gcs配電柜優質gcs配電柜廠家直銷gcs配電柜價格實惠

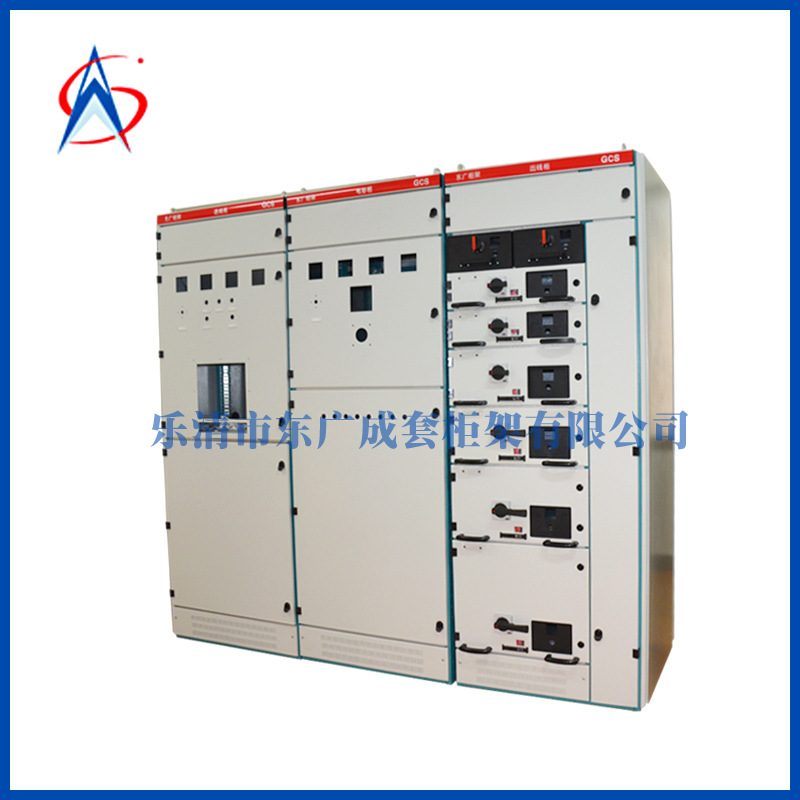

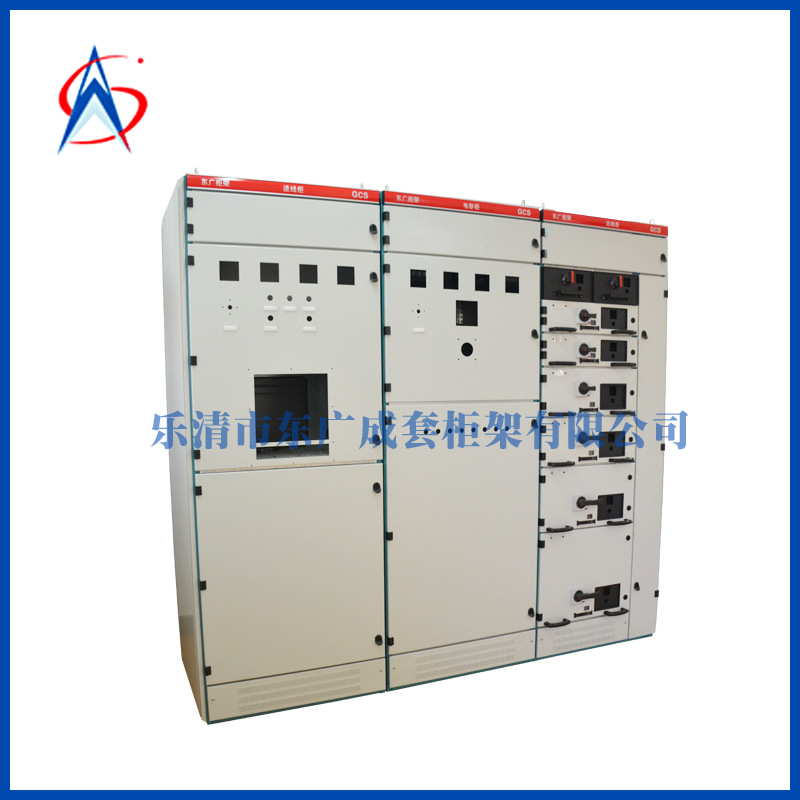

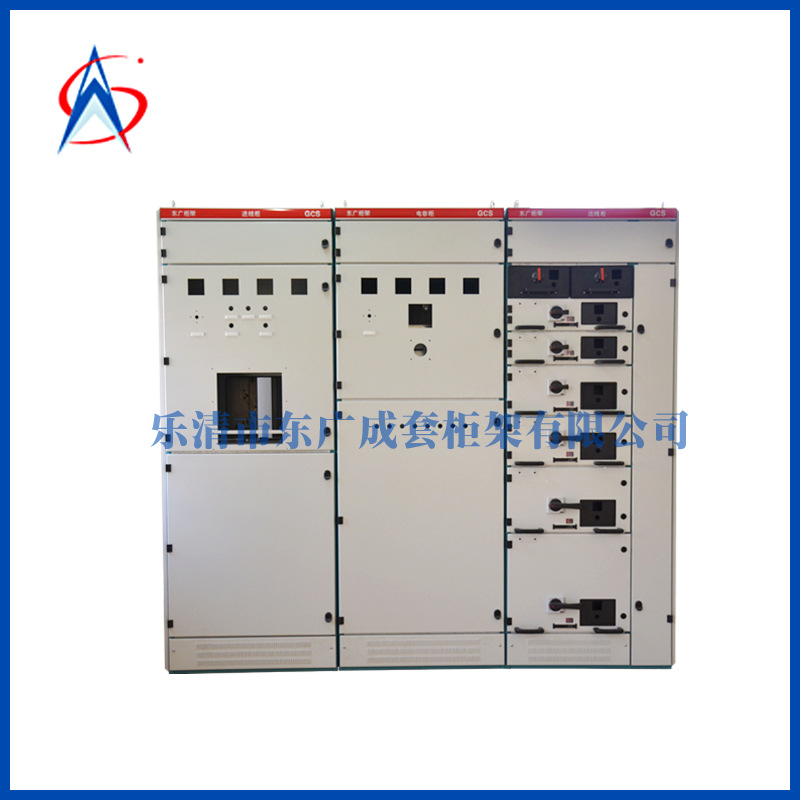

gcs產品詳細介紹

一.概述：

  低壓抽出式開關柜適用于三相交流頻率為50hz，額定工作電壓為400v（690v），額定電流為4000a及以下的發、供電系統中，作為動力、配電和電動機集中控制、電容補償之用。廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所，本產品符合iec60439-1、gb7251.1、jb/t9661等標準。

 本柜體采用了新的制造工藝，各功能單元采用模塊化設計，單元組合靈活方便，可實現替代目前市場上所有的gcs方案及功能。

二.結構說明：

 1、新型手搖式推進機構應用于單元抽屜，分手操和電操兩大類。為多圈省力推進方式，實現輕松、靈活、平穩推進與移出抽屜，三工位具有機械定位、顯示，并帶有“咔噠”的位置聲音提示功能，推進630a的三極、四極方案抽屜輕松靈活；合閘聯鎖具有再扣復位功能，推進機構原理與聯鎖機構為國內外同行業先進技術。其中電操專用的聯鎖機構，能夠確保切斷開關才能移動抽屜，有效防止誤操作，實現搖手柄進入機構（可操作狀態）電操機構無法取電，只有拔出搖手柄，電操機構方可取電，使空開電動合閘，具有很高的操作安  全性；

 2、新型手拉式推進聯鎖機構應用于單元抽屜，具有三位置鎖定、顯示、合閘聯鎖位置輔助電源功能，開關再扣復位功能；

 3、新型小型手拉式推進機構應用于1/2、1/4抽屜單元，具有三位置鎖定、顯示、合閘聯鎖位置輔助電源功能，開關再扣復位功能；

 4、抽屜新型推進聯鎖機構具有分離、試驗、連接位置機械顯示，電氣接點與位置同步。

三.主要特點：

  1、主電路插頭：插頭彈簧的定位是插頭結構可靠性的重要保證，彈簧的壓力，尤其是500次插拔后的壓力變化較大，是目前市場所見插頭的問題。本插件彈簧采用錳鋼材質。熱處理，性能穩定可靠，插頭采用疊片式，4片銅片為一組，每組有獨立的觸頭彈簧固定結構，耐受過載電流能力強。進出線插件全部取消壓鉚電纜的接線方式，避免壓鉚不可靠產生不良影響，確保運行設備質量安  全可靠；

  2、二次接插件：接觸行程長，滿足試驗、工作位置連接要求，行業內首創將兩排接線固定端和兩排出線端上下分開，接線和出線互不干涉，使接線更方便，布線更美觀；

  3、儀表板：開門式空心結構，方便接線、元器件安  裝及檢測，元器件安  裝空間164mm×122mm，能滿足96mm ×96mm外形的數顯表安  裝，還可以安  裝其它燈鈕等元件，空心處用鋼板制作，方便制造開孔；

  4、1/2、1/4抽屜結構：1/2及1/4抽屜操作方式為手拉式三位置操作機構。開關合閘，抽屜與柜體聯鎖，無法拔出抽屜，1/2及1/4抽屜采用一側無側板的制作方法，方便成套廠家安  裝元器件及接線，1/2抽屜能滿足125a電流的側、后出線方案。1/4抽屜可以滿足63a側、后出線方案；

  5、門鎖：應用于抽屜門、固定門，具有防門板下墜功能.

  6、抽屜采用導向定位推進功能：除了抽屜導軌外，本產品抽屜底部增加了抽屜左右限位導向裝置、抽屜兩側的上下端的上下限位裝置，保證一二次插件的可靠插入。確保抽屜移動三位置無異常機械摩擦，無機械故障，抽屜互換性100％，門縫垂直及水平方向都能保證在1mm之內，600mm或800mm高抽屜推進輕松靈活，抽屜上下不傾斜，確保柜體外觀高水平、保證ip40的盤面防護等級。同時將抽屜板上推進裝置的單點受力方式改為多點受力，使抽屜推進平穩，并能承受更大的推力；

  7、：盤面細化，柜體盤面細節充分考慮色澤搭配、鉸鏈外觀、回路標記框、儀表板、門鎖、抽屜結構，保證了盤面的整齊和門縫均勻美觀；

  8、該系列抽屜也可以采用其它操作機構，同時，垂直通道有三種方案，共可以派生出14種柜型方案，可實現或替代mns、gcs、gck柜型的所有方案，用戶可根據需要選配組合，是目前行業中從生產到應用都有重大創新的低壓抽出式新型柜體。
