三片式氣動球閥

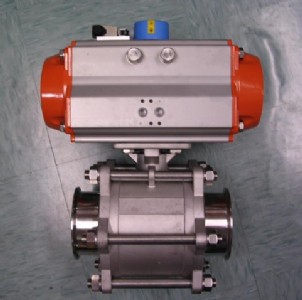

上海代益閥門專業生產三片式氣動球閥，不銹鋼三片式氣動球閥，法蘭三片式氣動球閥，鑄鋼三片式氣動球閥，q611f三片式氣動球閥，螺紋三片式氣動球閥。

氣動內螺紋（對焊式）球閥是由雙（單）作用氣動活塞式執行器和內螺紋（對焊式）球閥組成。其閥體可分為整體式、二段式、三段式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工等工業部門。

工作原理

當氣動執行器與電路和系統氣源接通后，空氣通過管道a或b管進入a缸（b缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°

□氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。

□回信器信號燈綠燈亮時閥門處在開啟位置，而紅燈亮時閥門處在關閉位置

□定位器可調節閥門管道流量

氣動執行器主要技術參數

氣動執行器

型號

qw-tz精小型系列、at單作用系列

控制形式

雙作用/單作用

作用形式

切斷/調節

氣源壓力

0.4 ～ 0.8 mpa

最大回轉角度

90°～92°

回信器

ac220v ac110v dc24v

控制信號

電信號：0～0ma 4 ～20ma 氣信號：0.02 ～0.1 mpa

控制氣源

潔凈、干燥壓縮空氣

工作溫度

-20℃ ～ +90℃

閥體主要零件材料

零件名稱

閥體

球芯

閥座

閥桿

填料

q611f-16

q611f-25

304

0cr18ni9

增強聚四氟乙烯

0cr18ni9

增強聚四氟乙烯

316

0cr17ni12mo2

增強聚四氟乙烯

0cr17ni12mo2

增強聚四氟乙烯

主要性能規范

型 號

公稱壓力

pn（mpa）

試驗壓力ps（mpa）

工作溫度

（℃）

適用介質

殼體

密封

q611f-16p（r）

1.6

2.4

1.76

-20～150

水、蒸汽、油品、酸  類

q611f-25p（r）

2.5

3.75

2.75

q611f-40p（r）

4.0

6.0

4.4

氣動執行器主要部件材料

零件名稱

缸體

端蓋

活塞

軸

o型圈

螺栓

qw-tz

at

鋁合金型材

硬質陽極氧化

壓鑄鋁合金

環氧樹脂噴涂

壓鑄鋁

鋼

鍍鎳磷合金

nbr

sus304

主要外形尺寸

公稱通徑

尺 寸

氣動執行器

g

a

h

l

d

d

10

3/8

131

142

65

12.7

18

at1

15

1/2

131

148

67

15

24

at1

20

3/4

131

167

82

20

28

at1

25

1

131

175

91

25

34

at1

32

11/4

185

210

108

32

41

at2

40

11/2

185

238

129

38

49

at2

50

2

185

245

148

50

62

at2
