產品信息

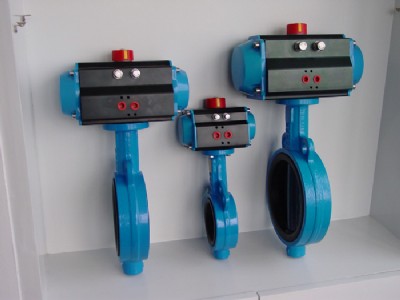

對夾式氣動蝶閥

上海代益閥門專業生產對夾式氣動蝶閥，不銹鋼對夾式氣動蝶閥，法蘭氣動蝶閥，鑄鋼對夾式氣動蝶閥，d671x對夾式氣動蝶閥。

氣動蝶閥是雙（單）作用氣動活塞式執行器與蝶閥組成。連接形式分為對夾式和法蘭式兩種,其閥座采用橡膠、氟橡膠和不銹鋼堆焊，從而很大程度的提高了其適用范圍。具有結構簡、體積小、重量輕等優點。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極

氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工等工業部門。

蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

工作原理

當氣動執行器與電路和系統氣源接通后，空氣通過管道a或b管進入a缸（b缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。

□氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。

□回信器信號燈綠燈亮時閥門處在開啟位置，而紅燈亮時閥門處在關閉位置。

□定位器可調節閥門管道流量。

氣動執行器主要技術參數

氣動執行器

型號

qw系列、at系列、aw系列

氣源壓力

0.4 ～ 0.8 mpa

最大回轉角度

90°～92°

回信器

ac220v ac110v dc24v

控制信號

電信號：0～0ma 4 ～20ma 氣信號：0.02 ～0.1 mpa

控制氣源

潔凈、干燥壓縮空氣

工作溫度

-20℃ ～ +90℃

主要性能規范

名稱

型號

公稱壓力

pn（mpa）

試驗壓力ps（mpa）

工作溫度

（℃）

適用介質

殼體

密封

氣動橡膠蝶閥

d67（4）1x-10

1.0

1.5

1.1

-20～80

淡水、污水、空氣、蒸汽

氣動襯四氟蝶閥

d67（4）1f-10c

1.0

1.5

1.1

≤150

腐蝕性介質

氣動硬密封蝶閥

d67（4）3h-10c

1.0

1.5

1.1

≤300

水、油類、酸類、煤粉等

閥體主要零件材料

零件名稱

閥體

閥板

閥座

閥桿

填料

支架

連接軸

氣動橡膠蝶閥

鑄鐵、鑄鋼、不銹鋼

鑄鋼（鍍鉻）

丁晴橡膠

2cr13

柔性石墨

鑄鋼

氣動襯四氟蝶閥

鑄鋼、不銹鋼

不銹鋼、聚四氟

聚四氟

2cr13

氣動硬密封蝶閥

鑄鋼、不銹鋼

不銹鋼

不銹鋼堆焊

2cr13

氣動執行器主要部件材料

零件名稱

缸體

端蓋

活塞

軸

o型圈

指示軸

螺栓

qw系列

at系列

鋁合金型材

（硬質陽極氧化）

壓鑄鋁合金

（環氧樹脂噴涂）

壓鑄鋁

鋼

（鍍鎳磷合金）

nbr

abc

sus304

aw系列

鑄鋼

（硬質陽極氧化）

壓鑄鋁

鋼

（鍍鎳磷合金）

nbr

abc

sus304

對夾式氣動蝶閥d671x/f/h-10/16

主要外形尺寸 (單位；mm)

dn

l

h

h1

a

b

d

z-φd

執行器型號

50

43

310

240

225

86

125

4-18

qw02/at63d

65

46

330

260

225

86

145

4-18

qw02/at63d

80

46

345

260

225

86

160

8-18

qw02/at75d

100

52

365

270

225

86

180

8-18

qw02/at75d

125

56

450

330

225

86

210

8-18

qw03/at88d

150

56

530

360

225

86

240

8-22

qw03/at88d

200

60

590

400

330

98

295

8-22

qw04/at115d

250

68

623

420

380

98

350

12-22

qw05/at145d

300

78

692

450

附件的選項

根據不同控制和要求可選擇下列附件：

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

手動機構：手操機構
