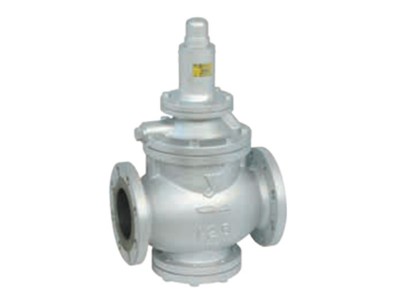

gp-27

1. 流量大性能優越�？蓪σ淮螇毫Φ牟▌雍土髁康淖兓�立即做出回應，使二次壓力保持在一定壓力。

2. 結構簡潔，不易故障，操作簡便。

3. 便于壓力調節，壓力設置范圍廣。

4. 無需輔助動力(空氣或電力)。高密封性更利于管道工作。

型號gp-27

適用流體蒸汽一次壓力0.1-1.0 mpa二次壓力0.03-0.8 mpa一次壓力的80％以下(絕對壓力)最小差壓0.07 mpa最大減壓比10:1最高溫度220°c閥座泄漏量額定流量的0.05％以下材料閥體球墨鑄鐵主閥瓣、主閥座不銹鋼導閥瓣、導閥座不銹鋼活塞、圓筒形內襯圈青銅膜片不銹鋼連接方式j(luò)is 10k ff 法蘭盤型·也可提供不銹鋼材質的閥內件(活塞和圓筒形內襯圈)

公稱直徑lhh1重量125a37562716290.0150a420686190135.0200a490765220204.0

以上述選擇圖表為依據，選擇最適宜的減壓閥。在選擇圖表中，首先找到一次壓力(p1)和二次壓力(p2)的交點。如果交

點落在區，則需要兩段減壓; 如果交點落在區，則單個減壓閥即可調節壓力; 此范圍內數值未能滿足規定的

性能。采用兩段減壓方式時，減壓閥之間的距離應(適宜距離至少3米)。

[例]

在選擇一次壓力(p1)、二次壓力(p2)和蒸汽流量分別為0.6mpa、0.4mpa和8000kg/h的減壓閥公稱直徑時，先找到一次壓力0.6mpa與二次壓力0.4mpa的交點。然后從此交點垂直向下延伸，找到與流量為8000kg/h的交點。由于交點介于公稱直徑125a和150a之間，故選擇較大的直徑150a。

·將安 全系數設為80％至90％。

本圖表顯示的是: 當一次壓力為0.3mpa，二次壓力設定為0.2mpa時，一次壓力在0.3至1.0mpa之間變化時的二次壓力變動情況。
