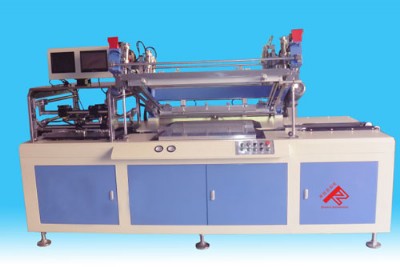

全自動絲印機，全自動線路板絲印機，線路板絲印機

型號：zr–xbdm-650

印刷面: 350x350~650x650mm

應用范圍：適用于平板類承印物,硬性線路板，lgp導光板、單層線路板、線路板自動線等高精密絲網印刷

本設備采用ccd 自動對位，共有2套ccd，分布為：左側1 號相機，右側2號相機， 1 號和2 號進行角度檢測和距離檢測，平臺由3套電機分別進行x 軸，y 軸，θ軸方向的驅動。

   項目     zr-xbdm-650

   印刷規格 (mm)     350×350~650×650

   印刷周期(次/分鐘)     6~10

   機械重復定位精度     ±0.01

   工作面高度     960+30

   氣壓     0.5～0.7

   刮刀印刷方向     y 向（前后方向）

   安  全措施     對射光眼/自鎖氣缸

   總功率     10

   電壓     380/220

整機規格    承印物厚度     1.0～4

   外型尺寸     3100(l) ×1350(w)x1600(h)

   重量     2500

   承印物移動方式     真空吸著

   印刷平臺尺寸     800×1035

   平臺平面度     0.05

   平臺位移方式     uvw 聯動

   位移范圍     x,y:±5.0; θ±3°

   位移精度     0.01

   平臺移動驅動     步進＋直線導軌

   真空系統      風機

   真空區域數量（個）     4

   結構模式     固定/斜升

   驅動方式      sew減速電機＋直線導軌

   機頭翻轉角度（度）     20

   印刷壓力范圍    0-300

印刷頭規    壓力調節     精密減壓閥

格    刮印行程     0~750(可調)

   印刷/回墨速度     5～300 mm/sec

   網框范圍 (mm)     800×800-1100×1100

   刮印角度調整(0)     ±30°

   網距范圍     0-20

   網夾鎖緊方式     氣動+機械固定方式

   產品固定方式     真空吸風機

跑臺規    升降方式    步進+螺桿

   運動方式     伺服電機＋電磁鐵

一、主要參數
