一、特性

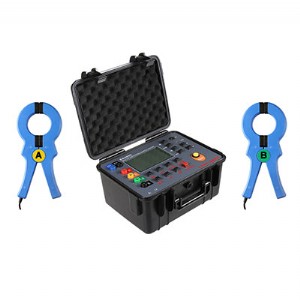

es3002雙鉗多功能接地電阻測試儀又叫雙鉗接地電阻測試儀。其集合多種測量方法于一體的高級接地電阻測試儀， 該儀表除了具有傳統打輔助地極測接地電阻的功能外，還具備了無輔助地極測量的獨特功能。它采用了超大lcd灰白屏背光顯示和微處理機技術，通過微處理器控制精密4線法、3線法和簡易2線法、選擇法、雙鉗法測量接地電阻測試。采用大口徑電流鉗設計，利用雙鉗口測量技術，無需打輔助地極、無需將接地體與設備隔離，實現了在線測量。廣泛應用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表具有測試精準、快速、簡捷、穩定可靠等特點。

es3002雙鉗多功能接地電阻測試儀由微處理器控制，可精準檢測接地電阻、土壤電阻率、接地電壓、直流電阻和交流電流。其使用了快速濾波技術可將干擾減至最小。同屏顯示輔助電極的電阻值，方便判斷由于環境因素  帶來的測量誤差，便于更準確測量接地真實阻值。同時存儲500組數據，可通過監測軟件在線監測數據，usb數據上傳pc并具有數值保持及智能報警提示等獨特功能。

es3002雙鉗多功能接地電阻測試儀由主機、監控軟件、測試線、usb線、接地針組成，具有歷史數據讀取、查閱、保存、報表、打印等功能。

二、技術規格

1.量程及精度

 測量功能

 測量范圍

 精度

 分辨率

 二三四線法測量接地電阻

 0.00ω～29.99ω

 ±2％rdg±5dgt(注1)

 0.01ω

 30.0ω～299.9ω

 ±2％rdg±3dgt

 0.1ω

 300ω～2999ω

 ±2％rdg±3dgt

 1ω

 3.00kω～30.00kω

 ±2％rdg±3dgt

 10ω

 直流電阻(r—)

 0.0ω～299.9ω

 ±2％rdg±3dgt

 0.1ω

 300ω～2999ω

 ±2％rdg±3dgt

 1ω

 3.00kω～30.00kω

 ±2％rdg±3dgt

 10ω

 選擇法測量接地電阻

 0.00ω～29.99ω

 ±2％rdg±5dgt(注1)

 0.01ω

 30.0ω～299.9ω

 ±2％rdg±3dgt

 0.1ω

 300ω～3000ω

 ±2％rdg±3dgt

 1ω

 雙鉗法測量接地電阻

 0.01ω～0.99ω

 ±10％rdg±10dgt

 0.01ω

 1.0ω～9.9ω

 0.1ω

 10ω～100ω

 1ω

 土壤電阻率(ρ)

 0.00ωm～99.99ωm

 ρ=2πar (注2)

 0.01ωm

 100.0ωm～999.9ωm

 0.1ωm

 1000ωm～9999ωm

 1ωm

 10.00kωm～99.99kωm

 10ωm

 100.0kωm～999.9kωm

 100ωm

 1000kωm～9999kωm

 1kωm

 接地電壓

 ac 0.00～100.0v

 ±2％rdg±3dgt

 0.01v

 交流電流

 ac 0.0ma～1000a

 ±2％rdg±3dgt

 0.1ma

注：1. 基準條件：rh rs<100ω時的精度。

工作條件:rh max＝3kω+100r＜50kω；rs max＝3kω+100r＜50kω

2.取決于r的測量精度而定,π=3.14, a:1 m～100m；

2．一般規格

 功    能

 接地電阻、土壤電阻率、直流電阻、接地電壓、交流電流、

 環境溫度濕度

 23℃±5℃，75％rh以下

 干擾電壓

 ＜20v（應避免）

 干擾電流

 ＜2a（應避免）

 測r時電極間距

 a＞5d

 測ρ時電極間距

 a＞20h

 電    源

 dc 6v 4.5ah鉛酸  蓄電池 連續待機100小時以上

 背    光

 可控背光，適合昏暗場所使用

 測量方式

 精密四線、三線法測量、簡易二線、選擇法、雙鉗法測量接地電阻

 測量方法

 二三四線法測量：變極法，測量電流20ma max

 土壤電阻率：四極法

 選擇法測量：變極法，測量電流20ma max

 雙鉗法：非接觸互感測量法，測試電流1ma max

 直流電阻：變極法

 交流電流：平均值整流(鉗形)

 接地電壓：平均值整流(s-es接口間)

 測試電壓波形

 正弦波

 測試頻率

 128hz

 短路測試電流

 ac 20ma max

 開路測試電壓

 ac 28v max

 電極間距范圍

 1m～100m

 顯示模式

 4位超大lcd顯示，帶背光

 測量指示

 測量中l(wèi)ed閃爍指示

 lcd尺寸

 111mm×68mm

 lcd顯示域

 108mm×65mm

 儀表尺寸

 長寬高：277.2mm×227.5mm×153mm

 電流鉗尺寸

 長厚高：101mm×27mm×214mm

 測 試 線

 4條：紅色20m，黑色20m，黃色10m，綠色10m各1條

 簡易測試線

 2條：黃色1.5m，綠色1.5m各1條

 輔助接地棒

 4根：φ10mm×200mm

 電 流 鉗

 2把：香蕉插頭

 電流鉗口徑

 φ50mm

 電流鉗引線

 長2m

 測量時間

 交流電流：約2次/秒

 對地電壓：約2次/秒

 接地電阻、土壤電阻率：約7秒/次

 線路電壓

 ac 100v以下測量(接地電壓測量功能不能用于測量商用電)

 usb接口

 具有usb接口，存儲數據可以通過軟件上傳電腦

 通 訊 線

 usb通訊線1條，長1.5m

 數據保持

 保持數據時“hold”符號指示

 數據存儲

 500組，“mem”存儲指示，顯示“full”符號表示存儲已滿

 數據查閱

 查閱數據時“mr”符號指示

 溢出顯示

 超量程溢出時“ol”符號指示

 電流鉗低電流指示

 選擇法或者雙鉗法測量時,當ct2接收的電流信號低于0.5ma時，顯示“    ”符號,此時應檢查ct2電流鉗的鉗入方向

 干擾測試

 自動識別干擾信號，干擾電壓高于5v時“noise”符號指示

 輔助接地測試

 具有輔助接地電阻值測試功能，0.00kω～30.00kω(rh max＝3kω+100r＜50kω；rs max＝3kω+100r＜50kω)

 報警功能

 測量值超過報警設定值時發出報警提示

 電池電壓

 電池電量實時顯示，電池電壓低時提醒及時充電

 自動關機

 “apo”指示，開機15分鐘后自動關機

 功    耗

 待機: 40ma

 max(背光關閉)

 開機開背光: 43ma

 max

 測量：120ma

 max(背光關閉)

 質    量

 儀表： 2430g(含電池)

 電流鉗：940g(2把)

 測試線：1300g(含簡易測試線)

 輔助接地棒：

 850g(4根)

 工作溫濕度

 -10℃～40℃；80％rh以下

 存放溫濕度

 -20℃～60℃；70％rh以下

 過載保護

 測量接地電阻： h-e、s-es各端口間ac 280v/3秒

 絕緣電阻

 20mω以上(電路與外殼之間500v)

 耐    壓

 ac 3700v/rms(電路與外殼之間)

 電磁特性

 iec61326(emc)

 適合安  規

 iec61010-1(cat ⅲ 300v、cat iv 150v、污染度2)；iec61010-031；

 iec61557-1(接地電阻)；

 iec61557-5(土壤電阻率)；

 jjg 366-2004(接地電阻表)；

 jjg 1054-2009(鉗形接地電阻儀)。

三、裝箱單

 儀表

 1臺

 儀表袋

 1個

 輔助接地棒

 4根

 標準測試線

 4條(紅色15米；黑色15米；黃色10米；綠色10米各1條)

 簡易測試線

 2條(黃色1.5米；綠色1.5米)

 6v鉛酸  蓄電池（內置）

 1個

 充電器

 1 個

 監控軟件光盤

 1份

 usb通訊線

 1條

 用戶手冊

 1份
