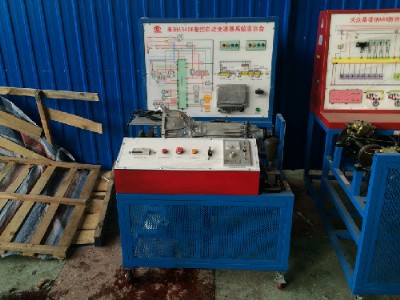

豐田a340自動變速器實訓臺

toyota a340 automatic transmission training platform

汽車教學設備廠家，豐田a340自動變速器實訓臺

型號：qa-syt-a340

采用濟南奇安

產品簡介：

尺寸：1.2m*1m*1.75m（長寬高）

使用環境：溫度-5℃~40℃；濕度≤80％

變速器類型：豐田a340

變速器型號：a340

工作電壓：220v/380v  頻率：50/60hz 功率：220v-350w 、380v-3000w

萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料、支撐可靠、并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色。

控制面板采用純鋁塑板、控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。

產品組成：

自動變速器總成和變速器控制單元、原車線束、儀表總成、車速傳感器、油溫度傳感器，點火開關，帶有完整彩色電路原理圖面板、檢測端子

、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書等。

功能特點

本實訓臺可使學生了解 變速器的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。

通過顯而易見的電腦檢測端子，配合萬用表檢測如節氣門位置傳感器、執行器的電壓及電阻值。

設置變速器常見故障、通過故障顯示、進行學生故障分析、檢測診斷實訓、培養學生故障分析檢測診斷思維能力。

顯示功能：

可通過原廠組合儀表、可以看到車速、及其它指示燈的工作情況、可以通過故障指示燈來顯示故障。

數字表、指針表等可直觀地看到各個傳感器的電壓隨著負載不同而變化的情況、實時顯示發動機的動態、靜態信號參數。

采用調速電機提供動力，實現變速箱在不同輸入轉速下，進行升檔和降檔試驗。通過檔位指示燈觀察檔位分布情況；通過油壓表觀察各檔的換

擋油壓變化。

試驗臺面板上分布電腦控制電路；由實際的自動傳動系統控制電腦ecu實現對試驗過程的控制。

采用液壓機械加載方式，通過液壓系統對與輸出軸連接的摩擦盤施加壓力而產生制動力。

配備電腦數據檢測端口，可通過連接專用或通用型，進行各傳感器、執行器及電控單元的信號檢測與分析；對發動機電控系統進行ecu編

碼查詢、故障碼讀取、故障碼清除、動態數據流讀取、波形分析、波形顯示執行元件測試，系統登錄等。

功能可配：

網絡型智能化故障診斷和考核平臺接口，與網絡型智能化故障診斷和考核平臺。
