電動平臺式彎管機產品說明書簡介
彎管機主要是用于管材或板料的彎曲，一般用在電力施工、公路、鐵路建設、鍋爐、橋梁、船舶、家俱、裝潢等方面的管道鋪設及修造。傳統的彎管機傳動系統是皮帶齒輪傳動，這種傳動方式精密度低，進行批量生產時彎曲角度誤差較大，使用壽命短，維護不方便。傳統的彎管機采用強拉成形，是由管子運動被強拉成形的，這種成形方式生產的產品表面不夠平整。
本實用新型的目的是通過以下技術方案來實現：
wpt系列平臺彎管機，包括機箱以及安 裝在機箱內的電箱、電機和擺線針輪減速機，電機與擺線針輪減速機連接直接傳動，所述機箱上方設有模具，模具通過連接套與擺線針輪減速機連接，連接套下部焊有行程板，行程板下方設有行程開關，所述模具中心設有芯軸，模具通過芯軸固定在模具架中，模具架內設有滑動塊，滑動塊與模具架滑動連接，模具架的端頭設有螺紋孔，絲杠穿過螺紋孔與滑動塊固定連接，滑動塊內設有滾輪。
所述滾輪與模具之間設有墊鐵
所述行程板為圓環形，在行程板邊緣沿圓周方向設有行程軌道，行程軌道內設有定位螺絲。
本實用新型的有益效果為：采用電機直連擺線針輪減速機直接傳動，改變老式皮帶齒輪傳動方式，使精密度更高，生產同批量產品時，產品彎曲角度的一致性更高；并且采用管子不動，由傳動系統帶動成形模具轉動引導成形的方式，使產品外表更平整、更美觀；而且本實用新型結構設計合理，維修方便，工作效率高，省時省力，適合批量生產高精度、高要求的產品。

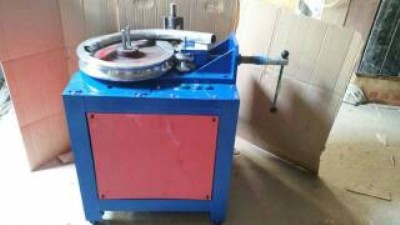

平臺式彎管機
用途：用于鐵藝加工，運動器材，機動車框架車廂制作，廣告 制作，輸送管道，五金制品等
優點：彎制產品外觀平整光滑，尺寸統一，操作簡單易學
電動平臺式彎管機技術參數規格
wpt-25a彎曲范圍：小于等于180°，25以內的圓管，40以內的方管，壁厚1個以內
wpt-40a彎曲范圍：小于等于180°，60以內的方管，40以內的圓管，壁厚3個以內
wpt-50f彎曲范圍：小于等于180°，50以內的方管，壁厚3個以內，彎曲直徑25以內，高低雙速。（定做（15.20.25）方管模具最大60 ，圓管模具48.）
wpt-100f彎曲范圍：小于等于180°，100以內的方管，76以內的圓管，壁厚圓管3個以內，方管4個以內。
（模具定做需說明；管子的厚度，管子的直徑，彎曲直徑，彎曲角度。）
產品名稱型號配置備注
平臺式彎管機
wpt-25a4-0.75kw
模具根據客戶需求定做，價格另外計算。wpt-40a6-2.2kw 4-3kwwpt-50f6-1.5kw 4-2.2kwwpt-100f6-3kw 4-4kw電動平臺式彎管機產品咨詢及售后
