一 、手動彎管機產品簡介和用途

swg-22b手動彎管機是冷彎式型簡易手動彎管機。不用加熱灌沙等工藝。彎曲圓弧光滑、清晰、變形小。使用方便，便于攜帶。適合于廠礦、農村、化工、制冷、建筑、電氣線路、管子安  裝，是以上行業必備的常用工具。

二、swg-22b手動彎管機技術參數：彎管能力外徑mm8～22壁厚mm0.7～1.5彎管角度rdd0°～360°配 模 具mm8  10  12  16  19  22整機重量㎏15包裝箱尺寸cm38.5×23.5×12.5

三、操作示意圖

swg-22b手動彎管機產品結構和特點

1、底座  2、支架  3、模頭  4、滾輪  5、螺栓  6、定位塊

7、絲桿  8、螺母  9、手柄  10、套柄 11、搖板  12、螺栓

swg-22b手動彎管機主要有如圖上所示的12個零件組成，可彎Ø10、Ø12、Ø14、Ø16、Ø19、Ø22、Ø25共7種規格的管子，如用戶有特殊需要可與本公司聯系。

四、使用方法

把彎管機臺鉗按圖固定，根據所彎管子外徑選擇輪模，分別裝入彎管機活動板下，蓋上活動板，擰緊調節絲桿，即可彎管。

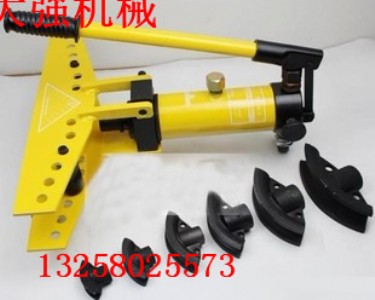

本廠生產的手動彎管機液壓部分用快慢手搖泵并設置超負荷卸荷機構及濾油器，手動液壓彎管機具有結構合理，重量輕、體積小、使用壽命長的特點，為建筑、化工、水暖、石油、煤炭等部門理想的手動彎管工具

型號：swg-1

行程：170mm

壓接范圍：1/4″-1″

外徑：φ13mm-φ34mm

配置模具：1/4″、5/16″、3/8″、1/2″、3/4″、1″

對應直徑：φ13  、φ16  、φ19  、φ22  、φ28  、φ34

管材壁厚：1-3.5mm

重量：22kg

使用范圍：適用一般水管、導線管、瓦斯管、厚鋼管等，角度彎曲最大90度.模具均采用球墨鑄鐵制造,比普通灰口鑄鐵有較高強度、較好韌性和塑性,比較耐使用,不易斷裂

使用方法

l、將手動液壓彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。

2、根據所彎管材大小，選擇相應的彎模，裝在活塞桿頂端，將兩個支承輪相應的尺寸槽面向著彎模，特別注意支承輪應放在翼板面邊的所相應尺寸孔內，“最大規格最外孔。以此類推。避免兩支承輪位置不對稱，造損壞模子及機件。

3、放好工件后將上翼板蓋上，先用快泵使彎模壓到工件件，再用慢泵將工件壓到所需角度，彎好后打開關,工作活塞將自動復位，翻開上翼板，將工件取出。
