概述：

直流空開極差配合校驗儀主要是對直流系統饋線空開控制上下級差的合理可靠的保護，在該動作時一定要保護動作，在不該動作時絕不能誤動作，按常規電流大小安  數匹配上下級關系，這是理論上的合理配合，但其空開時間特性也一定需要配合，要不一樣無法保證空開極差動作的保護。

直流空氣開關（斷路器）是電力系統變電站、發電廠直流系統最常用的保護元件，其良好的性能和實用性得到人們的一致認可，并得到廣泛的應用。目前的直流饋電網絡多采用樹狀結構，從蓄電池到站內各用電設備，一般至少經過三級配電。隨著發電廠、變電站控制負荷和動力負荷對直流電源的要求越來越高，其保護電器的過載保護、短路保護要求也越來越嚴格，它絕不允許有任何拒動和誤動，尤其是越級誤動，將會造成電力設備損壞和系統故障、甚至引發大面積停電事故。發生越級誤動的情況主要是因為保護電器選擇不合理和斷路器性能不穩定等原因。由于直流空開的短路特性不合適，在直流系統運行過程中，當?shù)讓佑秒娫O(shè)備出現短路故障時，經常引起上一級直流空開的跳閘，也就是我們說的越級跳閘，從而引起其他饋電線路的斷電事故，使故障進一步擴大，嚴重危及電網的安  全運行。為了防止這種越級跳閘事故發生，有必要對直流系統中的各小型直流空開安  秒特性安  秒特性進行測試，確定在不同短路電流下斷路器的脫扣時間，有效的對小型直流空開安  秒特性以及保護等級配合進行分析，從而核對直流系統上下級斷路器之間的級差配合是否合理。

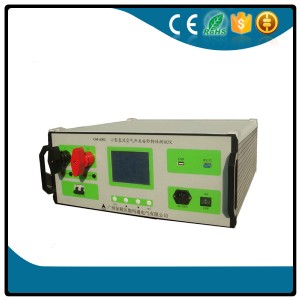

該儀器綜合長期現場運行經驗和國內外多項先進技術而推出�？蓪崿F(xiàn)不同容量小型直流空開安  秒特性檢測和試驗，能提供1~1000a恒定大電流，通過擴展可以輸出更大電流。能夠測試不同短路電流下斷路器脫扣時間，從而驗證斷路器安  秒特性是否符合要求。本儀器采用最新高速微處理器，配備大屏幕液晶顯示器，現場運行表明：該儀器功能完善、可靠性高、結構簡單，操作方便。

1. 主要特點：

（1）可聯機在pc控制下測試，也可脫機測試，測試點可靈活編程；

（2）電流范圍可以小到1a，在1-1000a范圍內均精確控制和測試，恒流精度高，負載能力強，可長時間穩定工作；

（3）主機采用32位新型高速arm處理器結合大規模cpld，速度快，可靠性高，性能優良。

（4）本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作通過鍵盤完成，測試過程均在顯示屏上設定，操作界面和試驗結果均為中文顯示，操作直觀清晰。

（5） 可進行斷路器級聯測試。

（6）本機可保存永久保存多達1000條測試數據，可以隨時查詢，也可上傳到計算機，還可以通過u盤上傳數據。

（7) 隨機配備pc測試管理程序，可控制試驗過程。所有測試數據可以

存儲和打印，直接生成報表。

2.主要功能：

按照gb10963-1999家用及類似場所用過電流保護斷路器標準規定斷路器應做脫扣特性試驗。

主要技術參數

1．最大輸出電流：1000a；

2．輸出電流穩定度：5％；

3．電流調整范圍：1~1000a；

4．電流輸出響應時間：5ms。

5．時間測量精度：1ms。時間分辨率：10us。

6．工作電源：220v±15％。
