產品特點

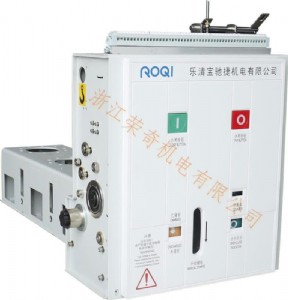

zn63(vs1)-12側裝真空高壓斷路器機構適用于三相交流50hz，額定電壓為12kv的戶內裝置，可供工礦企業，電力系統發電變配電做電氣系統的保護和控制之用，更適用于頻繁操作的場所戶內高壓真空斷路器，可配合hxgn15-12，kn28-12，kyn96-12等高壓開關柜。

主體結構：

1.側裝真空高壓斷路器機構和配件的主題部分設置在由環氧樹脂采用apg工藝澆注而成的絕緣筒內，這種結構能有效地防止包括外力沖擊，污穢環境等外部因素  對真空滅弧室的影響。斷路器主體安  裝在斷路器框架的前部，與永磁操動機構連接成一個整體。

2.斷路器在合閘是主回路電流路徑：

上進線端3經真空滅弧室4的靜觸頭、動觸頭通過導電夾、軟連接，至下出線端18。

3.合閘緩沖裝置：

獨特設計的合閘緩沖裝置直接安  裝在上進線端3上方，能有效地吸收合閘后的剩余功，真正實現了合閘無彈跳。

4.永磁操動機構：

創新性磁路設計及嵌入式固定方式，使永磁操動機構的結構及布局更家完美，合理，簡單。

電動合閘操作

側裝真空高壓斷路器機構若接到合閘信號，合閘線圈17得電產生電磁場，使動鐵芯18被吸收合向下運動，通過輸出軸19顯示合閘信號并通過連接板13帶動主軸14轉動，通過轉動臂10和絕緣拉桿9帶動真空滅弧室的動導電桿向上運動，與此同時，觸頭彈簧8被壓縮，分閘彈簧12被拉長。動、靜鐵芯接觸經永磁鎖扣完成合閘操作。

電動分閘操作

合閘動作完成后，一旦接到分閘信號，分閘線圈17得電形成電磁場，接除合閘磁鎖扣，使動鐵芯18向上運動，斷路器主軸14在分閘拉簧12和觸頭彈簧8作用下轉動，帶動真空滅弧室4的動導桿向下運動，從而完成分閘動作。與此同時，分閘拉簧12復位，分閘指示及計數器進行顯示。

手動合閘操作（不允許主回路帶電）

在對開關進行維護檢測時，需要進行手動合閘操作。將手動合閘套管接在手動合閘拐臂上，下壓合閘套管，使動觸頭與靜觸頭閉合，靠永磁場的吸力，使合閘穩態保持，然后必須拔下手動合閘套管（以免發生危險），從而完成手動合閘過程。

手動分閘操作：

在對開關進行維護檢測或運行出現故障需進行緊急分閘操作時，拉動手分拉手使手分凸輪軸轉動產生推力，克服合閘保持吸力，使動鐵芯18與上磁軛、內磁軛的吸合面之間產生間隙，機構的合閘保持吸力銳減，在觸頭彈簧力和分斷彈簧力的共同作用下，使動、靜觸頭快速分離，至分閘穩態保持，從而完成手動分閘過程。
