概述：
廣州浦爾納電子科技有限公司廠站二次系統由直流系統和交流系統組成，正常運行兩系統相互不連通，由于各種原因造成交流串入直流時，對交流回路的影響一般局限在該交流回路內，但卻危及到全站的直流系統以及直流回路，造成保護出口中間繼電器誤動跳閘或引發直流熔絲熔斷造成全站保護拒動事故。
由于常規的出口繼電器動作電壓55％-70％ue的反措對于防止交流串入的誤動沒有效果，近年由于交流串入直流引發的誤動事故多次發生，為防止交流串入直流引發保護誤動、拒動以及廠站全停的惡性事故發生，最新電力行業標準《dl/t 1392-2014直流電源系統絕緣監測裝置技術條件》要求直流系統絕緣監測裝置應具備交流竄入直流故障的測記和報警功能，原有的直流系統絕緣監測裝置應逐步改造使其具備交流竄入直流故障的測記和告警功能。
交流串入直流回路的常見原因：
交直流回路共用電纜；端子排潮濕凝露、雨水侵入、交直流電纜破損、誤碰、誤接線等原因造成交直流串電；系統一次短路電流串入二次回路。
直流系統交流竄電監測告警解決方案：
現有的直流系統絕緣監測裝置均未對交流串電故障提供有效的解決方法，導致直流系統發生交流串電故障后維護人員不能及時處理，危害直流系統的安 全。

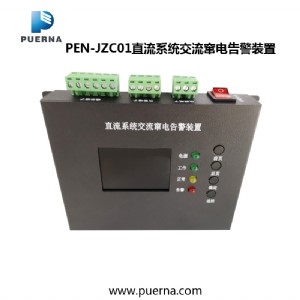

為此，廣州浦爾納電子科技有限公司開發出了pen-jzc01型直流系統交流竄電測記告警裝置，該模塊可以在不改變原直流系統絕緣監測裝置的情況下新增直流系統中交流串電故障的特征分析、直流系統中交直流有效值分量的提取顯示、以及實現交流竄入直流的測記告警功能。一旦發生交流串電事故立刻告知維護人員交流竄電電壓大小即發生竄電的回路。為直流系統交流竄電故障提供了快速有效的解決方案。
一．主要功能
1.交直流電壓實時監測功能，裝置可實時監控系統母線對地電壓，包括系統電壓，正對地電壓，負對地電壓及交流竄電電壓并實時顯示；
2.參數設置功能，裝置可通過按鍵設置各種告警門限值，包括系統電壓高越限值、系統電壓低越限值、交流竄電電壓告警門限值；
3.告警歷史數據存儲及查看功能，當直流系統中交流竄入電壓高于交流竄電告警門限值時，該告警電壓及告警時間將被保存，并可隨時查看；
4.聲光告警及無源觸點輸出告警功能，當直流系統中發生交流竄電故障后裝置會發出聲光報警，并可通過無源觸點輸出告警信號；
5.數據上傳功能，裝置可通過rs232或rs485接口將實時監測數據及歷史告警記錄數據上傳到上位機系統。
二．主要特點
1、高性能硬件
整個系統采用工業級芯片和元器件進行設計和生產。裝置為高速32位工控cpu，交直流電壓采樣都采用獨立的高精度16位ad轉換器，轉換速度在每秒1000次以上，分辨率在1/50000以上。
2、人性化界面
標簽 式頁面顯示，不同的菜單功能都采用統一的圖形頁面進行顯示，為簡潔清晰的人機工程學設計。人性化的界面設計，系統可以通過左右鍵靈活地進行頁面的選擇。功能一目了然，方便快捷。
3、歷史數據動態存儲
裝置采用動態數據存儲技術，當被測系統竄入交流電壓發生變化時即進行存儲，方便查看交流竄電變化規律。
4、高安 全性
所有采樣單元均采用隔離設計，設備故障不影響直流系統正常的運行。
5、高可靠性
軟件陷阱和監控芯片雙重抗干擾設計，能保證在強電干擾環境下長時間穩定運行。
