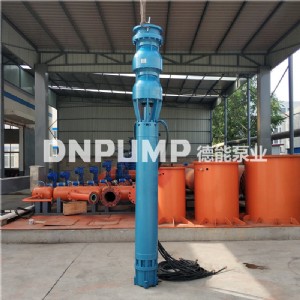

高揚程特種泵(潛油電泵)
高揚程特種泵特點是體積小.重量輕.揚程高.該泵具有獨特的平衡裝置.運行時不產生向下的軸向力.因此揚程可大幅度提高.適用于地下水位較低.或需要揚程較高的場合.流量在每小時100方以下。
揚程:200m-2000m
流量:1-100m3/h
功率:3.5kw-280kw
一、潛油電泵產品概述與工作原理:
1、潛油電泵機組
潛油電泵機組的組成:
井下部分:電機、保護器、油氣分離器(或進口段)、潛油泵、psi、電纜、止回閥、泄流閥等。
潛油電泵機組井下部分為細長圓柱體結構,長度可達幾十米,電機、保護器、油氣分離器(或進口段)、潛油泵的軸均用花鍵套連接,外殼用法蘭螺栓連接。
井上部分:變壓器、控制柜(控制站)、接線盒等。
工作原理
潛油電泵機組是將電機、保護器、油氣分離器《或進口段)、潛油泵和電纜下入井內,潛油泵與油管、地面管線連接。地面電網電源通過變壓器、控制柜、接線盒連接后,經電纜將電能饋送給電機,電機旋轉驅動潛油泵將井液提升到地面。
2、電機
結構特征:
電機主要由定了、轉子、結構支承系統,油路循環系統、引線連接系統組成。
根據電機結構,電機運行產生的溫升,必須通過井波散熱冷卻,因此電機必須潛入井內液面以下,射禮段以上工作,以免損壞機組。
電機內充滿電機油,具有良好的絕緣性和導熱性,電機的油路替環系統使電機軸承得到潤滑,并將電機中產生的熱能傳到電機外殼,它的上部止推軸承承受電機轉子的自重。
電機定子繞組采市耐油、耐水、的高溫的新型薄膜繞包線,并整體灌注特殊絕緣漆,在油、氣、水溫度和壓力的綜合作用下,具有良好的絕緣性能。
由于制達,運輸、安 裝等多種原因、單節電機制造長度限制在10米以內,大功率電機采用串聯結構,按其需要制造成多節電機,相同額定電流的電機可以串接,電機額定功率為各節電機功率之和,額定電壓為各節電機電壓之和。
工作原理
電機是驅動泵的動力(原動機),它一般是兩極鼠籠三相異步電動機,當定子三相繞組饋電時,繞組中有三相對稱電流通過,在電機氣隙內產生一個轉速為n=60f/p的旋轉磁場,(f: 為頻率p:為極對數),轉子為鼠籠式,根據電磁感應原理,轉子導條產生感應電勢,產生電流,因為載流導體在磁場中受磁力作用,產生電磁轉矩,此時電機把從電源取得的電能轉換為機械能。
