p-60b耙斗機工作滾筒總成

p-60b卷筒總成 （含空程滾筒總成、工作滾筒總成、罩殼等全套）

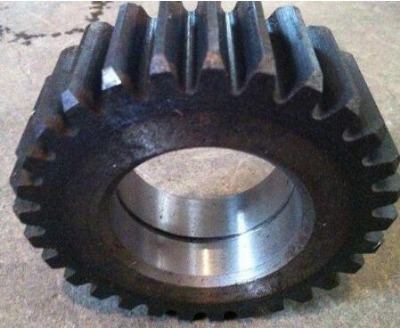

主滾筒,副滾筒,滾筒總成,剎車總成,制動閘帶,滑輪,防震燈,扒裝機料槽,尾輪鉤,卡軌器,行星齒輪,中心輪,尾輪,底盤,卷筒,耙齒,工作滾筒,空程滾筒總成、制動閘帶,滑輪,導向輪,防震燈,扒裝機料槽,尾輪鉤,卡軌器,行星齒輪,中心輪,剎車總成,中心齒輪,齒輪軸,花鍵軸,輔助剎車,操縱拉桿,操縱手把,電機軸承座,前支撐腿,連桿,中間槽,大齒輪,小齒輪。

p-60b卡軌器

耙斗裝巖機的可調式卡軌器,包括支架、鉗板、帶孔螺栓、螺母和螺栓,其特征在于：支架焊在耙斗裝巖機的車架主梁上,一對鉗板下部裝夾在道軌上由螺栓固定,上部裝夾在帶孔螺栓下端部兩側,由螺栓固定,帶孔螺栓上端穿過支架,由位于支架上、下兩個螺母調整緊固。本發明由于鉗板、帶孔螺栓都由螺母和螺栓固定,因此不僅可使耙斗裝巖機自鎖,有效地避免彎道和上、下坡作業時產生飛車事故,既安 全又可靠,而且結構簡單,操作、使用方便,可上下調整,左右轉動,成本低廉。

p30b耙斗裝巖機具有裝巖效率高,結構簡單,應用范圍廣等特點。不但可以在平巷、而且可以在30o以下坡度的下山或上山巷道裝巖,在不超過90o拐彎的巷道都能良好地進行作業。使用此種裝載機械,還能進行掘進工序之間的平行作業,提高掘進效率,是實現巷道掘進機械化的主要機械設備。

工作原理：p-60b耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩、尾繩使耙斗作往復運動,把巖石扒進料槽,自料槽卸料口卸入礦車或箕斗而實現裝巖作業。該機主要由固定楔、尾輪、耙斗、臺車、絞車、操縱機構、導向輪、料槽（進料槽、中間槽、卸料槽）及電氣部分等組成。

p90b耙斗機結構說明

1、固定楔：其固定在迎頭上,用以懸掛尾輪,由楔體、帶錐套的鋼絲繩和套環等組成。

2、尾輪：是懸掛在固定楔套環上,用以引導耙斗的返回迎頭,主要由側板、耐磨繩輪、吊鉤、芯軸和軸承所組成。耙斗是在主繩、尾繩牽引下作往復運動,扒取巖石,耙角為60°,平斜巷道通用,是耙?guī)r機扒取巖石的主要工具,耙齒采用耐磨的高錳鋼材質,磨損嚴重后可對耙齒進行更換。

臺車上的操縱機構、絞車、導向輪和進料槽、中間槽、卸載槽。進料槽的中部設有升降裝置,可旋轉螺桿調節簸箕口的高低,為了引導耙斗進出和防止矸石撒落,在絞接部位還設有左右導向擋板；中間槽前后彎曲部位,各設有可裝卸耐磨的弧形板；卸載槽后部裝有緩沖作用的彈簧碰頭和撐腳。
