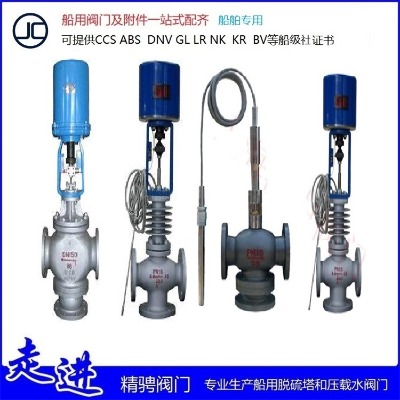

船用三通調節閥/船用三通合流/分流調節閥

船用三通調節閥/船用三通合流/分流調節閥

船用三通調節閥/船用三通合流/分流調節閥

船用三通調節閥/船用三通合流/分流調節閥

船用三通調節閥/船用三通合流/分流調節閥

閥體型式：三通鑄造球型閥 公稱通徑：合流閥：25、40、50、65、80、100、125、150mm 分流閥：80、100、125、150mm 公稱壓力：ansi 150、300 jis 10、20k 連接型式：法蘭連接： rf、rj 法蘭標準：jis b2201-1984、ansi b16.5-1981、gb/t9112～9124-2000等 材　料：鑄鋼（zg230-450）、鑄不銹鋼（zg1cr18ni9ti、zg1cr18ni12mo2ti、zg00cr18ni12mo2ti）等 上閥蓋：常溫型：0～+200℃ 伸長ⅰ型（e1）： 200～+425℃ 壓蓋型式：螺栓壓緊式 填料：v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 閥內組件 閥芯型式：v型缺口閥芯 流量特性：線性 材料：不銹鋼（1cr18ni9ti、1cr18ni2mo2ti、17-4ph、9cr18、316l）不銹鋼堆焊司太萊合金等

執行機構

型式：lha多彈簧薄膜執行機構 膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠惡夾尼龍布 彈簧范圍：20～100、80～240kpa 供氣壓力：140～400kpa 氣源接口：rc1/4” 環境溫度：-30～+70℃ 閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式 附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

性能

泄漏量：金屬閥座：小于閥額定容量的0.01％,符合ansi b16.104-1976iv級 回差：帶定位器：小于全行程的1％,不帶定位器：小于全行程的3％（lha1型小于全行程的5％） 基本誤差：帶定位器：小于全行程的±1％,不帶定位器：小于全行程的±5％ 注：采用標準的v型聚四氟乙烯填料 可調范圍：50：1（0.25≤cv≤14）或30：1（cv≤0.16）

cv值和行程公稱通徑2540506580100125150閥座直徑202540506580100125150額定cv值hhmt6.31023406390160250360hhdt-----70130200270額定行程14.3253850允許壓差

i.hhmt（合流閥）用在合流場合執行機構供氣壓力彈簧范圍定位器允許壓差公稱通徑202540506580100125150lha2d、r1.40.2～1.0有或無8.15.03.42.01.20.90.5  4.00.8～2.4有4035.523.514.28.86.33.5  lha3d、r1.40.2～1.0有或無--6.03.62.21.60.90.50.44.00.8～2.4有--4025.315.611.26.34.02.8lha4d、r1.40.2～1.0有或無----3.82.71.51.00.64.00.8～2.4有----2719.410.97.04.8

ⅱ.hhmt（合流閥）用在分流場合執行機構供氣壓力彈簧范圍定位器允許壓差公稱通徑202540506580100125150lha2d、r1.40.2～1.0有或無8.15.03.42.01.20.90.5--4.00.8～2.4有16.310.16.84.02.51.81.0--lha3d、r1.40.2～1.0有或無--6.03.62.21.60.90.50.44.00.8～2.4有--127.24.43.21.81.10.8lha4d、r1.40.2～1.0有或無----3.82.71.51.00.64.00.8～2.4有----7.75.53.12.01.3

ⅲ.hhdt（分流閥）執行機構供氣壓力彈簧范圍定位器允許壓差公稱通徑80100125150lha2d、r1.40.2～1.0有或無0.90.5--4.00.8～2.4有29.418.1--lha3d、r1.40.2～1.0有或無1.60.90.50.44.00.8～2.4有11.26.34.02.8lha4d、r1.40.2～1.0有或無2.71.51.00.64.00.8～2.4有19.410.97.04.8

i.hhdt(分流閥) mm公稱通徑執行機構aheφbbjis 10k ff、rf

ansi 150 rfjis 20k rf

jis 30k rf

ansi 300 rf常溫型伸長ⅰ型（e1）80lha2d、r370420585735300267281lha3d、r705886350363lha4d、r9101060470520100lha2d、r400460625775330267281lha3d、r745893350363lha4d、r9501010470520125lha3d、r460500740890370350363lha4d、r9701120470520150lha3d、r530570725875450350363lha4d、r9551105470520ⅱ.hhmt（合流閥）mm公稱通徑執行機構aheφbbjis 10k ff、rf

ansi 150 rfjis 20k rf

jis 30k rf

ansi 300 rf常溫型伸長ⅰ型（e1）25lha2d、r18419747562514526728140lha2d、r222235495645205267281lha3d、r59074035036350lha2d、r254267510660230267281lha3d、r60575535036365lha2d、r276292545695260267281lha3d、r670820350363lha4d、r875102547052080lha2d、r298318565715280267281lha3d、r685835350363lha4d、r8901040470520100lha2d、r352368585732330267281lha3d、r703855350363lha4d、r9101060470520125lha3d、r403425715865370350363lha4d、r9451095470520150lha3d、r451473740890410350363lha4d、r9701120470520
