森林防火觀測自動升降塔 20米電動升降三角塔 風光互補伸縮塔

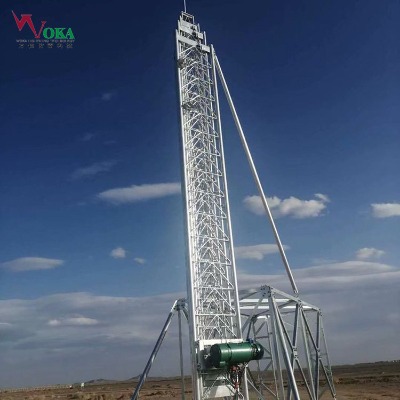

 森林防火觀測自動升降塔,工作狀態時通過桁架伸縮臂將遠程監測設備舉升到離地面30m的高度;非工作狀態時縮回;便于對防火區進行監測.升降塔包括四節柘架結構的升降塔, 一節固定,其余三節依次嵌套于上一節;伸縮臂之間設有定向滑塊結構,四節臂架在直立并伸出后;塔身從下到上體積依次減小,實現了抗風10級.

 自動升降塔由升降塔體、升降絞盤、倒豎絞盤、塔座、支座、運輸支架、風繩組件、控制箱等組成。采用電動絞盤驅動,能快速地將j頁部載荷(如天線)升到規定高度,桿體為方型截面。工作時倒豎機構可快速將升降桿由水平狀態豎成垂直狀態,***后手動鎖定機構將其***地鎖定于機座。系統可裝載于各類方艙j頁部,運輸時水平放置。

使用桁架結構,減少桿體自身的重量,減少迎風面積,提高桿體的穩定性。由于迎風面積小,由風載荷引起的變形也小,所需管材的尺寸較小,重量相對較輕,結構簡單。由于其機構可見,維***較好。該系統要求輕便,因此工作時需要采用鋼絲繩拉固

 自動升降塔底座與塔身之間設了一套機械鎖,塔直立上升時鎖死,下降收回前打開,使塔身整體安 全可靠.升降塔傳動使用了兩套滑輪—鋼絲拉繩組雙邊對稱布置,左右兩側的結構,功能均相同,通過設置兩組滑輪─鋼絲繩系統,實現了伸縮臂之間的剛性連接.配合動力伸縮液壓缸,四節臂的同步伸縮,平穩順暢無卡滯,無抖動和爬行現象.

a)桿體節數：8節；

b)升高時總高度：50m；

c)閉合時總高度：8.5m；

d)大外桿尺寸：1150mm×1150mm；

e)垂直承載能力：50kg（偏心小于50mm）（包含線纜、安 裝支架等所有上裝設備的重量）；

f)頂部風載承載能力(穩態風速下)：10kg（距離頂端高度≤300mm）；

g)電動升降速度（單程）：10min；

h)穩態風速：8級風；

i)極限風速：12級風。
