500kv升壓站少長針消雷裝置 架空線路桿塔直擊雷接地網

對于 500 kv及以上的高壓升壓站,接地電阻通常要求不過0.2-0.3ω。但是在一些特shu情況下,比如高土壤電阻率地區等,經過相關技術論證和計算,接地電阻的要求可能會適當放寬,但也需要滿足系統的熱穩定校驗等其他安 全性要求。這是因?yàn)? 高壓系統的短路電流很大,為了保證設備和人員的安 全,需要極低的接地電阻來迅速散流。

以下是 500 kv及以上 高壓升壓站接地電阻施工方案：

一、施工前準備

1.技術準備

組織施工人員熟悉施工圖紙、相關標準規范（如  《交流電氣裝置的接地》等）,掌握接地電阻的設計要求和施工要點。

對施工場地的土壤電阻率進行詳細測量,可采用 wenner 四極法等測量方法,根據測量結果進一步優化接地施工方案。

2.材料準備

接地體材料選擇：通常采用復合接地體、燒制接地模塊、熱鍍鋅扁鋼、角鋼或鋼管等。材料應符合相關標準,熱鍍鋅層厚度滿足要求,以增強接地體的抗fu蝕能力。

高純降阻劑 準備：根據現場土壤條件和設計要求,選用合適的高純降阻劑 。高純降阻劑 應具有良好的導電性、穩定性和環境保護沒污染。

3.人員與設備準備

配備專業的電氣施工人員,包括焊工、電工等,并對施工人員進行技術交底和安 全培訓。

準備施工所需的機械設備,如挖掘機、電焊機、接地電阻測試儀等。

二、接地體安 裝

1.水平接地體施工

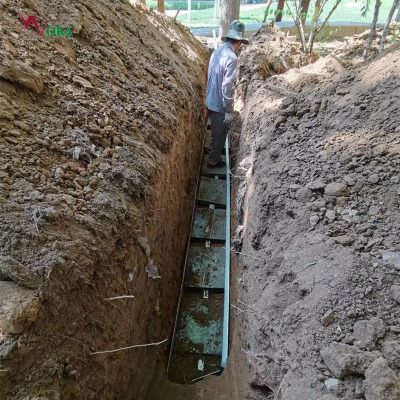

根據設計要求,在升壓站場地內開挖水平接地體溝槽。溝槽深度一般為 0.6 - 1m,寬度以方便施工為宜。

將熱燒制接地模塊水平敷設在溝槽內,用熱鍍鋅扁鋼連接采用焊接方式。焊接應牢固,焊縫飽滿,無虛焊、漏焊現象。焊接完成后,對焊縫進行防腐處理,可涂刷瀝青漆等防腐材料。

水平接地體應盡量形成閉合環形,并按照設計要求設置分支,以增加接地體與土壤的接觸面積。

2.垂直接地體施工

在水平接地體的適當位置,打入垂直接地體。垂直接地體可采用復合接地體、角鋼或鋼管。接地體的長度一般為1- 3m。

垂直接地體與水平接地體之間采用焊接連接,連接點應保證電氣導通良好。

三、降阻措施

1.換土法（若有需要）

如果測量發現現場土壤電阻率過高,可考慮換土法。將接地體周圍的高電阻率土壤挖出,更換為低電阻率的土壤,如黏土、黑土等。換土范圍應根據接地電阻計算和設計要求確定,一般在接地體周圍 0.5 - 1m 范圍內。

2.使用降阻劑

在接地體周圍填充降阻劑 。填充前,應將降阻劑 按照說明書要求進行攪拌均勻。將降阻劑 緩慢倒入接地體周圍的溝槽或孔洞內,確保降阻劑 充分包裹接地體,填充密實。

四、接地系統連接與測試

1.接地系統連接

將升壓站的電氣設備、構架、避雷線等與接地體可靠連接。連接方式可采用螺栓連接或焊接,連接點應保證電氣導通良好,并做好防腐處理。

2.接地電阻測試

在接地系統施工完成后,使用接地電阻測試儀對整個接地系統的電阻進行測試。測試應在天氣晴朗、土壤干燥的條件下進行。如果測試結果不符合設計要求（不  過 0.2 - 0.3ω）,應分析原因,如接地體連接不良、降阻措施效果不佳等,并采取相應的整改措施,直至接地電阻滿足要求。
