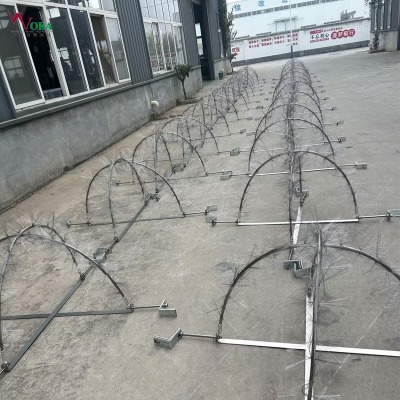

高山風電場桿塔少長針雷電放散裝置 放散電極20000避雷針

除了雷電放散裝置,以下防雷措施也適用于風電場架空線路：

1.安 裝提前放電避雷針

原理：提前放電避雷針通過將雷電吸引到自身,然后將雷電流引入大地,從而保護其周圍一些范圍內的架空線路及設備免受直擊雷的侵害.

應用：風電場的升壓站、桿塔等重要設施上方可安 裝提前放電避雷針,其高度和規格需符合相關標準,且安 裝位置要根據被保護物的實際情況合理確定,盡可能靠近被保護物以提高防雷效果.

2.架設避雷線

原理：避雷線架設在架空輸電線路的上方,當雷云放電時,避雷線能夠優先吸引雷電,將雷電流引導入地,從而對導線起到屏蔽和保護作用,降低導線遭受雷擊的概率.

應用：一般在 35kv及以上電壓等級的風電場架空線路中廣泛應用,避雷線的材質通常具有良好的導電性和耐腐蝕性,如鍍鋅鋼絞線等,以確保在雷電天氣下能夠可靠地引導雷電流泄入大地.

3.減小避雷線對導線的保護角

原理：減小保護角可以增加避雷線對導線的屏蔽效果,使導線處于避雷線的有效保護范圍內,從而降低雷電繞擊導線的概率.

應用：對于不同電壓等級的風電場架空線路,根據其重要性和雷電活動情況等因素 ,合理選擇避雷線對邊導線的保護角。一般 220kv 及以下電壓等級的線路,保護角可采用20～30°；500kv及以上的高壓線路,保護角應在15°及以下,山區等雷電活動頻繁地區宜采用更小的保護角.

4.降低桿塔接地電阻

原理：當桿塔遭受雷擊時,雷電流需要通過桿塔的接地裝置泄入大地。降低接地電阻可以使雷電流更順暢地流入大地,減少桿塔頂部的電位升高,從而降低線路絕緣遭受反擊的概率,提高線路的耐雷水平.

應用：可通過增加接地極數量、深埋接地極、使用降阻劑 、擴大接地網面積等方法來降低桿塔接地電阻,使其符合相關標準和規范的要求,一般要求 35kv 線路接地電阻不超過10歐姆,110kv 線路接地電阻不超過4歐姆.

5.架設耦合地線

原理：耦合地線能夠加強避雷線與導線間的耦合作用,使導線與避雷線之間的電位差減小,從而降低線路絕緣上的過電壓。同時,耦合地線還可以增加對雷電流的分流作用,進一步提高線路的防雷性能.

應用：在一些山區等土壤電阻率較高、降低桿塔接地電阻有困難的風電場架空線路中,可以考慮架設耦合地線來增強防雷效果,尤其適用于雷電活動頻繁且接地條件較差的地區.

6.安 裝線路避雷器

原理：線路避雷器與被保護的架空線路并聯,當線路上出現雷電過電壓時,避雷器能夠迅速動作,將雷電流引入大地,限制過電壓的幅值,從而保護線路絕緣子和導線等設備免遭雷擊損壞.

應用：在雷電活動頻繁、土壤電阻率高、接地電阻難以降低的風電場架空線路地段,以及線路的重要跨越段等位置,可安 裝線路避雷器以提高線路的防雷水平.

7.等電位連接

原理：將風電場架空線路中的桿塔、設備的金屬外殼、電纜的金屬屏蔽層等通過導體進行電氣連接,使它們處于等電位狀態,從而減少雷電感應產生的電位差,防止雷電過電壓對設備和人員造成危害.

應用：在風電場的電氣設備安 裝和線路架設過程中,應嚴格按照等電位連接的要求進行施工,確保各個金屬部件之間的電氣連接可靠,形成完整的等電位連接網絡.

8.雷電監測與預警系統

原理：通過雷電監測設備,實時監測風電場及其周邊地區的雷電活動情況,包括雷電的發生時間、位置、強度等信息,并及時將這些信息傳輸?shù)奖O(jiān)控中心。當監測到有可能對風電場架空線路造成威脅的雷電活動時,系統提前發出預警信號,以便運行人員提前采取防范措施.

應用：風電場可建立雷電監測與預警系統,根據監測數據和預警信息,合理安 排線路的巡檢和維護工作,在雷電來臨前及時調整運行方式,如暫停部分線路的運行等,以降低雷擊風險.
