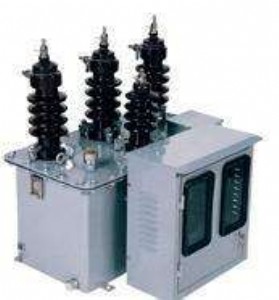

    jls-10高壓油浸式計量箱，不帶電度表稱為組合互感器，交流油浸式戶外式（也適用于戶內），是直接測量高壓線路中有功和無功電能的計量設備。適用于額定頻率50、60hz的三相交流線路35kv、10kv、6kv、3kv系統網絡上。具有精度高重量輕、安  裝方便和防竊電等優點。

    三相三線計量箱（二元件）由二只單相電壓和電流互感器組成，三相四線計量箱（三元件）由三只意想電壓和電流互感器組成，裝入箱體中，一二次出線均用瓷套管裝在面板上，外側表面配裝電度表供計量使用。

jls-10高壓油浸式計量箱使用條件：

    1、環境溫度：最高氣溫+45 ℃ ，日平均氣溫+30℃，最低氣溫-45℃；

    2、海拔高度不超過4000米；

    3、大氣條件：大氣中無嚴重影響計量箱絕緣性能的污穢物及侵蝕性或爆炸介質；

    4、在產品安  裝近1米內必須安  裝避雷器，以防雷擊。

jls-10高壓油浸式計量箱產品主要結構

    1、本產品由組合互感器和計量儀表箱組成，組合互感器由兩臺電壓互感器和兩臺電流互感器組裝在一起而成。計量儀表箱內配有d86系列三相電度和保險裝置，單向計量時配一塊有功電度表和一塊無功電度表，雙向計量時配二塊有功電度表和兩塊無功電度表。

    2、電壓互感器的鐵芯為外鐵式，用優質冷軋取向硅鋼片疊裝而成，中柱為多級階梯形，在中柱上裝有一次及二次線圈。

    3、電流互感器鐵芯為內鐵式，用優質冷軋取向硅鋼片疊裝而成，在鐵芯柱上裝有一次、二次線圈。

    4、通過瓷套內的導電桿將電壓、電流互感器的一次引出供接線用。電壓、電流互感器均固定在托板上，托板通過支撐桿吊裝于箱蓋上，并浸于變壓器油中。高壓引線套管，二次引線套管裝設在箱蓋上，油箱側面裝有放油塞接地螺栓。儀表箱裝在油箱正面，上面裝有觀察窗并備有鉛封孔。

    5、復變比計量箱采用二次更換變比復式，便于更換變比時，更間接，高效的工作。

    6、復變比計量原理，采用v／v-12接線方式，電壓回路中二次b點接地，電流回路中a.c相電流二次回路尾端接地。在復變比計量箱內部，電流二次回路尾端，電壓二次回路尾端b點，已連接為一點，但并未接地，實際接電表測量時，該應可靠接地。

jls-10高壓油浸式計量箱使用方法和注意事項

    1、本產品如用于計量分支線路的電度或用于考核線路損耗時，可將計量

箱安  裝在電桿的支架上。用于計量電力變壓器高壓側電度時，可與變壓器安  裝在同一個平臺上或安  裝在電桿上。

   2、新安  裝運行中的計量箱發現相序相反時，會出現有功電度表仍然正轉，無功電度表反轉的現象，造成電度表計量錯誤，應將計量箱高壓側任意兩根對換位置，計量箱變?yōu)檎�相序進行，才能保證計量箱準確計量。

   3、本產品用于二相一地的電力線路計量電度時，應將地相接在計量箱b相上，其余二相按正相序連接，防止產生計量的附加誤差。產品吊運時必須使用油箱上的吊攀。

   4、組合互感器的二次接線端子b點和油箱上的接地螺栓應可靠接地，以免造成事故。
