家庭室內區域布線子系統由終端設備連接到信息插座的連線(或軟線)組成，它包括裝配軟線、適配器和連接所需的擴展軟線，并在終端設備和i/o之間搭橋。

由于傳輸性能要求不同，價格差距很大，語音和數據信息點的工作區線纜應當分別確定。語音信息點可采用3類2芯電話線，兩端配以rj11接頭，這樣配置既節省了投資，還可滿足用語音通話需要；超5類綜合布線系統技術性能要求較高，不允許現場制做，所以數據信息點需要購買生產廠家制做的原裝跳線。

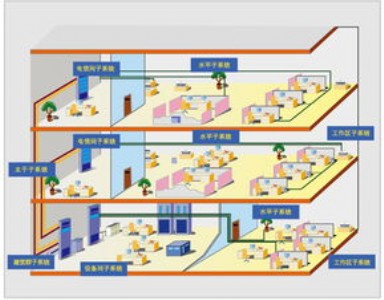

系統結構如下圖所示：

2水平干線子系統

水平子系統的作用是將干線子系統線路延伸到用戶工作區，水平子系統區別于干線子系統的區別是：水平布線系統處于同一樓層，并端接在信息插座或區域布線的中轉點上。我公司建議凱興小區綜合布線系統的水平電纜均采用4芯室內光纜，這樣配置突出體現了綜合布線配置靈活的優勢，雖然目前價格略高，但是從長遠來看可以根據改變的需求任意變換信息點的用途（語音/數據），與系統改造比較節省了大量后期投資。另外采用4對非屏蔽雙絞線能支持大多數現代通信設備。在需要某些寬帶應用時，可以采用光纜。

水平布線子系統一端端接于信息插座上，另一端端接在干線接線間、衛星接線間或設備機房的管理配線架上。

信息點的設置是根據房間的使用功能確定的：考慮到小區管理的網絡化，每戶按照每套客房1部電話2個數據點設計，客房的衛生間電話與房間電話串機，并且采用防水型插座；其他房間均設置1個數據點和1個語音點，可滿足小區各項使用功能，如：羽毛球等活動室的收費管理和通訊需求，會議室可通過數據傳輸實現聯網或者遠程會議，通過電話實現小區對會議室的服務和管理，餐廳可通過信息點實現多種方式的vod（視頻點播）、點菜、服務呼叫等眾多功能，商務中心、值班室等服務性房間對語音和數據的需求更是必不可少的。

系統結構如下圖所示：

  3管理子系統

管理子系統由交連、互連和配線架和信息插座式配線架以及相關跳線組成。管理點為連接其它子系統提供連接手段。交連和互連允許你將通信線路定位或重新定位到建筑物的不同部分，以便能更容易地管理通信線路。

通過卡接或插接式跳線，交叉連接允許你將端接在配線架一端的通信線路與端接于另一端配線架上的線路相連。插入線為重新安  排線路提供一種簡易的方法，而且不需要安  裝跨接線時使用的專用工具。

根據線纜長度初步設計每3層設置1個配線間，如5層設置東側設置1個配線間，管理4-6層信息點；每層分為兩部分即主樓部分和群樓部分，分別按照每3層1個配線間進行管理。

系統結構如下圖所示：

                     4垂直干線子系統

干線子系統是建筑物內網絡系統的中樞，該子系統把公共系統設備互連起來，由它將各樓層的水平子系統聯系起來。它提供建筑物的干線(饋電線)電纜的路由。通常由垂直大對數銅纜或光纜組成，它的一端端接于設備機房的主配線架上，另一端通常端接在樓層接線間的各個管理分配線架上。

凱興小區可采用6芯室內多模光纜作為數據傳輸?shù)闹鞲删�纜，25或50對大對數電纜作為語音主干保證整個小區的通訊需求。

系統結構如下圖所示：

5設備間子系統

設備間子系統由設備間中的跳線電纜、適配器組成，它把中央主配線架與各種不同設備互連起來，如pbx，網絡設備和監控設備等與主配線架之間的連接。通常該子系統設計與網絡具體應用有關，相對獨立于通用的結構布線系統。

凱興小區的設備間可以分為語音和數據兩部分，數據中心可以理解為網絡中心存放網絡設備，語音中心連接電信局引入的語音進線，存放程控交換機，可設置在地下1層，方便進線。

系統結構如下圖所示：

                           6建筑群子系統

建筑群子系統將一個建筑物中的電纜延伸到建筑群的另外一些建筑物中的通信設備和裝置上。它是整個布線系統中的一部分(包括傳輸介質)并支持提供樓群之間通信設施所需的硬件，其中有導線電纜、光纜和防止電纜的浪涌電壓進入建筑物的電氣保護設備。
