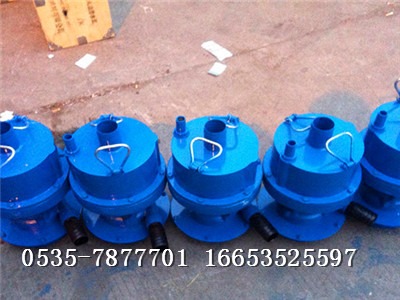

fwqb70-30風動渦輪潛水泵廠家參數 現貨有壹佰

fqw型礦用風動潛水泵（原bqf、fwqb型）是自行研制開發的一種新產品,采用轉子與泵體同軸聯結的機械產品,采用立式、下泵式。fqw70-30/w風動潛水泵結構緊湊,移動、裝拆、維修方便。泵體渦道采用節能水力模型,葉輪特 殊設計。

fwqb70-30風動渦輪潛水泵技術參數

型號：fwqb70-30

揚程：70

流量（㎡／h）：30

耗氣量（㎡／min）：3.8

使用氣壓（kg／c㎡）：4-5

重量：30。

風動潛水泵由風動馬達、水泵、油霧器、管接頭和消聲器五個部分組成。

1、風動馬達部分：

由轉子、葉片、氣缸、殼體、上、下氣缸蓋、軸承壓蓋、頂蓋等組成。轉子上有四條均布的徑向槽,槽內配有葉片,上、下氣缸蓋上各有一只吹氣眼。風泵啟動時,高氣壓從吹氣眼將槽內葉片吹開,同時大量高氣壓從主風道進入氣缸,推動葉片、驅使轉子旋轉作功。在殼體下方留有密封腔,腔內有密封圈將氣、水隔開。密封圈 采用彈簧密封,并利用氣、水的壓力,使密封圈內漲,密封效果。

2、水泵部分：

由泵體、葉輪、泵座等組成。葉輪裝在轉子軸上,擰緊葉輪螺母,裝上泵體、泵座,放入水中,轉子帶動葉輪旋轉,在離心力的作用下,水流壓入泵體的渦道內,并順著出水管排出。

3、油霧器部分：

由油霧器殼、油霧器桿、調油閥芯等組成,油霧器裝在頂蓋上,殼內裝滿潤滑油。

4、管接頭部分：

由進風組合接頭和出水彎頭兩部分組成。進風組合接頭安 裝在進風口處。

5、消聲器部分：

消聲器是由鋼板沖壓焊接而成,裝在排氣口處。
