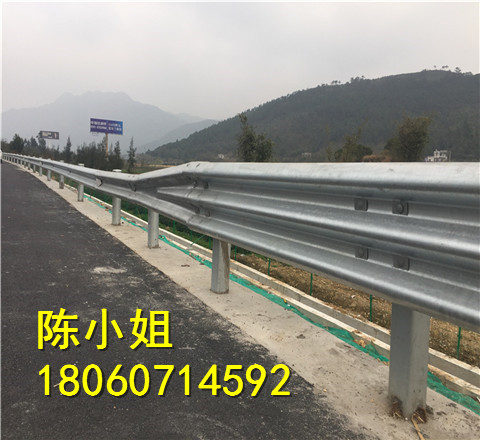

波形護欄常用型號：gr-a-4e。每1000米gr-a-4e護欄構件用量分別為：波形板250張。立柱250根，立柱間距4米。柱帽250個。防阻塊（或托架）250個，端頭2個。螺栓m16*170，250套。m16*42,250套。m16*35，2000套。

【柱 帽】厚度2/3mm,孔距100/150mm,直徑114/140mm。

【防阻塊】196*178*200mm， 厚度分3/4/4.25/4.5mm。

【托 架】長300mm,寬70mm，厚度分4mm/4.5mm。

【螺 栓】m16*170/m16*150/m16*50/m16*42/m16*35

【鏈 接】立柱與波形板的鏈接：防阻塊/托架

立柱與地面鏈接方式：打樁/預埋/法蘭盤

一般立柱間距分為2米間距和4米間距；

(1)橫斷布設

路側波形梁護欄的橫斷布設，不應使護欄面侵入公路建筑限界以內，并不得使護欄立柱外側的側向土壓力明顯減少。立柱外邊緣到路肩邊緣的最小距離為：當土路肩寬度為75cm時，不應小于25cm；當土路肩寬度為50cm時，不應小于14cm。

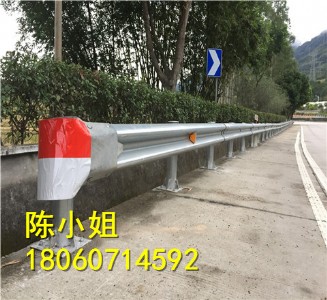

(2)端頭處理

路側波形梁護欄的起、訖點應進行端頭處理。路側護欄的端頭可采用圓頭式或地錨式。我國高速公路修建初期，護欄端頭多用圓頭式，在護欄起點與標準段護欄之間通過漸變段連接起來。漸變段一般設計成拋物線形，立柱位置逐漸外移，立柱高度不變，其間距在端頭附近加密為2m，采用混凝土基礎，加索端錨具，這種處理辦法稱為端部斜展，端梁為圓頭。這種端頭國外使用較普遍，因為制造容易，安  裝方便，在碰撞角度小的情況下有較好的導向功能。如果失控車輛與端頭正面相碰，有可能發生護欄穿透車廂的事故。因此改用地錨式端頭，這種端頭通過斜角梁逐漸伸向地面，在端部用混凝土基礎錨固。地錨式端頭在失控車輛正面碰撞時，車輛會沿斜置波形梁爬上而吸能。側面碰撞時，同樣具有較好的導向功能。

護欄端頭，在迎行車方向的上游和順行車方向的下游有不同的處理方法，上面介紹的端頭處理方法均指迎行車方向的上游。順行車方向的下游端頭與標準段護欄成一直線布設。下游端頭一般均按圓頭端梁處理。車輛行至下游端頭處，護欄設置已結束，應該說路側的危險性已不大了。

(3)防阻塊構造

路側波形梁護欄的防阻塊是波形梁與立柱之間的承力部件，可以用各種形狀的型鋼來制造。可分為a型、b型兩種，a型適用于圓形立柱，是一種六角形的結構；b型適用于槽形立柱或其他型鋼立柱。

波形梁與立柱之間加防阻塊后，有很多好處：

①防阻塊本身就是一個吸能機構，因此可以使護欄在受到碰撞后逐漸變形，有利于能量吸收，減少乘員傷亡；

②防阻塊固定在立柱與波形梁之間，使波形梁從立柱上懸置出來，失控車輛一旦與護欄發生碰撞，不會因為波形梁緊靠立柱，而使前輪在立柱處絆阻；

③防阻塊參與護欄整體作用后，可以使碰撞力分配到更多跨結構中，從而使護欄受力更加均勻，使護欄的碰撞軌跡比較圓滑，有利于車輛的導向和增加護欄的整體強度；

④有路緣石路段設置防阻塊時，可使波形粱與緣石面的距離減少，減輕甚至消除由于失控車輛碰到緣石后跳起產生對護欄不利的影響。

(4)立柱安  裝

路側護欄立柱應安  裝于堅實的土路肩中，立柱與路基土的作用，使立柱彎曲變形，土基壓縮變形，這是護欄吸能過程的一環。但是，當護欄立柱遇到立柱置于橋梁、通道、涵洞等無法打入的地方，立柱下方遇有地下管線、石方路段，其他特殊情況等三種情況時，應把護欄立柱設置于混凝土基礎中，有條件時宜采用抽換式護欄立柱。

護欄立柱設置于混凝土中的方法有三種：一種是在混凝土基礎中預留孔，等立柱放入后填密實的砂，上下都用瀝青密封。一旦發生碰撞，立柱可以有一定的變形量，不會損壞混凝土基礎，也容易更換。另一種采用法蘭盤基礎，螺栓連接，法蘭盤上開長圓孔，一旦發生碰撞，法蘭盤沿長圓孔方向有一定位移量，如果不損壞地腳螺栓，也容易修復；第三種是采用抽換式道路安  全護欄裝置，該裝置適用于圓形立柱，用鑄鋼制造，外基座埋于混凝土中，內套管通過螺栓與外基礎練成一體，護欄立柱插入內套管中，螺栓擰緊厚，內觀套就會把立柱抱死。一旦發生碰撞，立柱彎曲變形，只要把螺栓擰緊，即可輕易把立柱拔出、更換。
