可以將電腦輸出的VGA信號轉換為電視AV可以接受的信號

2、XW-USVGDV

USB轉VGA/DVI視頻轉換器

可以通過USB2.0接口另外添加多至六個顯示器窗口,擴展您的Windows桌面到多個顯示屏上,并允許同時觀看多個程序窗口

3、XW-AVVG101 AV轉VGA轉換器

將模擬AV及S端子視頻信號轉換成VGA數字信號

4、XW-VGDV101 VGA轉DVI轉換器

可把普通顯卡、VGA或RGBHV矩陣的D-Sub輸出口連接到僅有數字輸出口的顯示器、投影機等高端顯示設備。

5、XW-DVVG101 DVI轉VGA轉換器

可把僅有數字圖像輸出口的顯卡、播放器的輸出連接到僅有模擬D-Sub輸入接口的顯示器、投影機、矩陣切換器等設備

6、XW-AG2HD VGA轉HDMI

可以將輸入的VGA視頻信號轉換完整的HDMI信號輸出

7、DC2HD DVI轉HDMI

可以將輸入的DVI視頻信號轉換完整的HDMI信號輸出

8、XW-YB2HD 分量視頻轉HDMI

可以將輸入的分量視頻及音頻信號轉換完整的 HDMI 信號輸出

9、VDVR103 視頻轉DVI+VGA

復合視頻、YPrPb和S-Video分量視頻轉換為DVI信號和VGA信號進行輸出

主要的功能：主要是針對多媒體音頻或視頻格式轉換,非常受大眾喜愛。

具有代表性的視頻轉換器有：Windows Moive Maker、會聲會影。

WindowsMovieMaker

Windows Movie Maker是Windows系統自帶的視頻編輯工具,因其由Windows系統自帶提供,可謂是普通家庭電腦最為常見的視頻轉換器。由于系微軟開發軟件,其支持的視頻格式主要為微軟相關格式,如AVI,WMV,因此兼容能力有限。但因普通電腦皆具有,對于格式轉換要求不高的人十分便捷。

會聲會影

會聲會影不僅完全符合家庭或個人所需的影片剪輯功能,甚至可以挑戰專業級的影片剪輯軟件,軟件支持對DV視頻進行捕獲,并進行剪輯,實現影片編輯功能,事實上,由于強大的非線性視頻編輯功能,會聲會影更傾向于是一款視頻編輯軟件,但其多種選擇的編輯功能和附帶的視頻轉換功能,同樣可以給需要對視頻轉換要求不高,但更喜好編輯的人帶來方便。

V.35與G.703接口之間的轉換；

Ethernet（RJ45）與RS232之間的轉換；

單模光纖與多模光纖之間的轉換；

光纖接口與Ethernet（RJ45）之間的轉換；

以太網口與E1的接口轉換；

usb接口與其他接口之間的轉換等等。

RJ-45 接口轉換器

1、以太網接口

接口標準：IEEE802.3

終端速率：10M/100/1000MbPS

工作模式：全雙工、半雙工

終端接頭：rj45接口

2、E1接口

網絡接口：G.703、G.704、G.823

網絡速率：2.048Mbps

網絡接頭：BNC（75歐姆）等

線路編碼：HDB3碼

3、串行接口

接口速率：19200bps

接口標準：RS-232

SC/ST接口轉換器

4、SC/ST接口

ST接口：10Base-F

SC接口：100Base-FX

5、USB接口

USB1.1：12Mbps

USB2.0：480Mbps

最基本的轉換器通常只有兩個接口,而更高級的轉換器則具有多個不同的接口。

IEEE 802.1──通用網絡概念及網橋等

IEEE 802.2──邏輯鏈路控制等

IEEE 802.3──CSMA/CD訪問方法及物理層規定

IEEE 802.4──ARCnet總線結構及訪問方法,物理層規定

IEEE 802.5──Token Ring訪問方法及物理層規定等

IEEE 802.6──城域網的訪問方法及物理層規定

IEEE 802.7──寬帶局域網

IEEE 802.8──光纖局域網(FDDI)

一、AD轉換器的分類

下面簡要介紹常用的幾種類型的基本原理及特點：積分型、逐次逼近型、并行比較型/串并行型、Σ-Δ調制型、電容陣列逐次比較型及壓頻變換型。

1、積分型（如TLC7135）

積分型AD工作原理是將輸入電壓轉換成時間(脈沖寬度信號)或頻率(脈沖頻率),然后由定時器/計數器獲得數字值。其優點是用簡單電路就能獲得高分辨率,但缺點是由于轉換精度依賴于積分時間,因此轉換速率極低。初期的單片AD轉換器大多采用積分型,現在逐次比較型已逐步成為主流。

2、逐次比較型（如TLC0831）

逐次比較型AD由一個比較器和DA轉換器通過逐次比較邏輯構成,從MSB開始,順序地對每一位將輸入電壓與內置DA轉換器輸出進行比較,經n次比較而輸出數字值。其電路規模屬于中等。其優點是速度較高、功耗低,在低分辯率（12位）時價格很高。

3、并行比較型/串并行比較型（如TLC5510）

并行比較型AD采用多個比較器,僅作一次比較而實行轉換,又稱FLash(快速)型。由于轉換速率極高,n位的轉換需要2n-1個比較器,因此電路規模也極大,價格也高,只適用于視頻AD轉換器等速度特別高的領域。

串并行比較型AD結構上介于并行型和逐次比較型之間,最典型的是由2個n/2位的并行型AD轉換器配合DA轉換器組成,用兩次比較實行轉換,所以稱為Half flash(半快速)型。還有分成三步或多步實現AD轉換的叫做分級（Multistep/Subrangling）型AD,而從轉換時序角度又可稱為流水線（Pipelined）型AD,現代的分級型AD中還加入了對多次轉換結果作數字運算而修正特性等功能。這類AD速度比逐次比較型高,電路規模比并行型小。

4、Σ-Δ(Sigma?/FONT>delta)調制型（如AD7705）

Σ-Δ型AD由積分器、比較器、1位DA轉換器和數字濾波器等組成。原理上近似于積分型,將輸入電壓轉換成時間(脈沖寬度)信號,用數字濾波器處理后得到數字值。電路的數字部分基本上容易單片化,因此容易做到高分辨率。主要用于音頻和測量。

5、電容陣列逐次比較型

電容陣列逐次比較型AD在內置DA轉換器中采用電容矩陣方式,也可稱為電荷再分配型。一般的電阻陣列DA轉換器中多數電阻的值必須一致,在單芯片上生成高精度的電阻并不容易。如果用電容陣列取代電阻陣列,可以用低廉成本制成高精度單片AD轉換器。最近的逐次比較型AD轉換器大多為電容陣列式的。

6、壓頻變換型（如AD650）

壓頻變換型（Voltage-Frequency Converter）是通過間接轉換方式實現模數轉換的。其原理是首先將輸入的模擬信號轉換成頻率,然后用計數器將頻率轉換成數字量。從理論上講這種AD的分辨率幾乎可以無限增加,只要采樣的時間能夠滿足輸出頻率分辨率要求的累積脈沖個數的寬度。其優點是分辯率高、功耗低、價格低,但是需要外部計數電路共同完成AD轉換。

二、AD轉換器的主要技術指標

1、分辯率(Resolution) 指數字量變化一個最小量時模擬信號的變化量,定義為滿刻度與2n的比值。分辯率又稱精度,通常以數字信號的位數來表示。

2、轉換速率(Conversion Rate)是指完成一次從模擬轉換到數字的AD轉換所需的時間的倒數。積分型AD的轉換時間是毫秒級屬低速AD,逐次比較型AD是微秒級屬中速AD,全并行/串并行型AD可達到納秒級。采樣時間則是另外一個概念,是指兩次轉換的間隔。為了保證轉換的正確完成,采樣速率(Sample Rate)必須小于或等于轉換速率。因此有人習慣上將轉換速率在數值上等同于采樣速率也是可以接受的。常用單位是ksps和Msps,表示每秒采樣千/百萬次（kilo / Million Samples per Second）。

3、量化誤差(Quantizing Error) 由于AD的有限分辯率而引起的誤差,即有限分辯率AD的階梯狀轉移特性曲線與無限分辯率AD（理想AD）的轉移特性曲線（直線）之間的最大偏差。通常是1 個或半個最小數字量的模擬變化量,表示為1LSB、1/2LSB。

4、偏移誤差(Offset Error) 輸入信號為零時輸出信號不為零的值,可外接電位器調至最小。

5、滿刻度誤差(Full Scale Error) 滿度輸出時對應的輸入信號與理想輸入信號值之差。

6、線性度(Linearity) 實際轉換器的轉移函數與理想直線的最大偏移,不包括以上三種誤差。

其他指標還有：絕對精度(ABSolute Accuracy) ,相對精度(Relative Accuracy),微分非線性,單調性和無錯碼,總諧波失真（Total Harmonic Distotortion縮寫THD）和積分非線性。

三、DA轉換器

DA轉換器的內部電路構成無太大差異,一般按輸出是電流還是電壓、能否作乘法運算等進行分類。大多數DA轉換器由電阻陣列和n個電流開關(或電壓開關)構成。按數字輸入值切換開關,產生比例于輸入的電流(或電壓)。此外,也有為了改善精度而把恒流源放入器件內部的。一般說來,由于電流開關的切換誤差小,大多采用電流開關型電路,電流開關型電路如果直接輸出生成的電流,則為電流輸出型DA轉換器。此外,電壓開關型電路為直接輸出電壓型DA轉換器。

1、電壓輸出型（如TLC5620）

電壓輸出型DA轉換器雖有直接從電阻陣列輸出電壓的,但一般采用內置輸出放大器以低阻抗輸出。直接輸出電壓的器件僅用于高阻抗負載,由于無輸出放大器部分的延遲,故常作為高速DA轉換器使用。

2、電流輸出型(如THS5661A)

電流輸出型DA轉換器很少直接利用電流輸出,大多外接電流—電壓轉換電路得到電壓輸出,后者有兩種方法：一是只在輸出引腳上接負載電阻而進行電流—電壓轉換,二是外接運算放大器。用負載電阻進行電流—電壓轉換的方法,雖可在電流輸出引腳上出現電壓,但必須在規定的輸出電壓范圍內使用,而且由于輸出阻抗高,所以一般外接運算放大器使用。此外,大部分CMOSDA轉換器當輸出電壓不為零時不能正確動作,所以必須外接運算放大器。當外接運算放大器進行電流電壓轉換時,則電路構成基本上與內置放大器的電壓輸出型相同,這時由于在DA轉換器的電流建立時間上加入了達算放入器的延遲,使響應變慢。此外,這種電路中運算放大器因輸出引腳的內部電容而容易起振,有時必須作相位補償。

3、乘算型（如AD7533）

DA轉換器中有使用恒定基準電壓的,也有在基準電壓輸入上加交流信號的,后者由于能得到數字輸入和基準電壓輸入相乘的結果而輸出,因而稱為乘算型DA轉換器。乘算型DA轉換器一般不僅可以進行乘法運算,而且可以作為使輸入信號數字化地衰減的衰減器及對輸入信號進行調制的調制器使用。

4、一位DA轉換器

一位DA轉換器與前述轉換方式全然不同,它將數字值轉換為脈沖寬度調制或頻率調制的輸出,然后用數字濾波器作平均化而得到一般的電壓輸出(又稱位流方式),用于音頻等場合。

四、DA轉換器的主要技術指標：

1、分辯率(Resolution) 指最小模擬輸出量（對應數字量僅最低位為‘1’）與最大量（對應數字量所有有效位為‘1’）之比。

2、建立時間(Setting Time) 是將一個數字量轉換為穩定模擬信號所需的時間,也可以認為是轉換時間。DA中常用建立時間來描述其速度,而不是AD中常用的轉換速率。一般地,電流輸出DA建立時間較短,電壓輸出DA則較長。

其他指標還有線性度(Linearity),轉換精度,溫度系數/漂移。

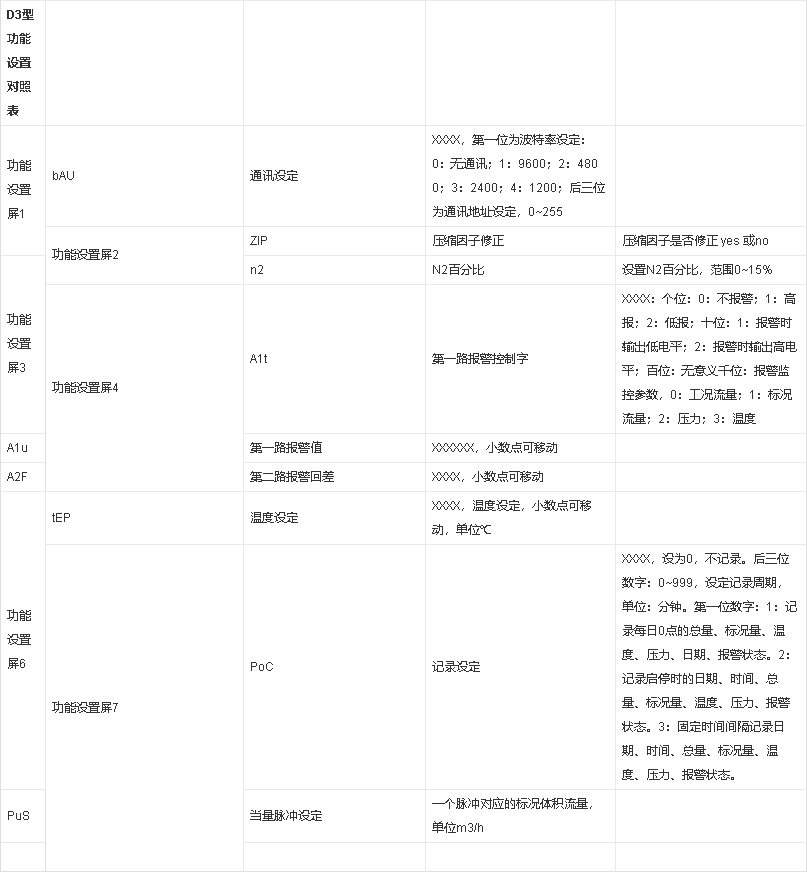

D3型轉換器功能設置對照表

說明：⑴ 注①：當電池標志閃爍時,表示電池電壓已低于2.5V,用戶需在30天內更換電池,在此時間內,系統仍能正常工作。注②：在密碼輸入屏?xí)r,不輸入密碼或者密碼輸入錯誤按下“SET”鍵,可以查看各設置項,但不能修改。⑵ 所有狀態下,按住“SHT”鍵再按“INC”鍵,均不保存當前修改設置并返回測量界面。⑶ 各參數設置屏意義,詳見《D3型功能設置對照表》。

安裝注意事項

1、內部電路板和其他零件的更換及相關操作必須由專業工程師或技術人員進行。

2、打開殼蓋前須保證設備斷電至少10min。殼蓋的打開須由專業工程師或技術人員進行。

3、防爆型的轉換器必須轉移到一個安全的區域進行維修保養、拆卸、再組裝。

4、轉換器電路板組件中包含敏感部件,可能會被靜電損壞。小心操作以免直接接觸電子

部件或電路板上的電路圖案,必要時需采取相應的防靜電措施。
