亚洲AV色无码乱码在线观看|?愛妃?av中文字幕无码|最新国产91精品第二页|精品免费国产a级奶水

熔點(diǎn)：2450°C沸點(diǎn)：3500°C密度：2.51g/mLat25°C(lit.)溶解度：insolubleinH2O,acidsolutions形態(tài)：powder顏色：Black比重：2.51電阻率（resistivity）：4500(ρ/μΩ.cm)水溶解性：Insolubleinwater.晶體結(jié)構(gòu)：HexagonalMerck:14,1344穩(wěn)定性：Stable.IncChemicalbookompatiblewithoxidizingagents.Notflammable.InChIKey:NOJMLSPGQSYAIT-UHFFFAOYSA-NCAS數(shù)據(jù)庫：12069-32-8(CASDataBaseReference)NIST化學(xué)物質(zhì)信息：Boroncarbide(12069-32-8)EPA化學(xué)物質(zhì)信息：Boroncarbide(B4C)(12069-32-8)

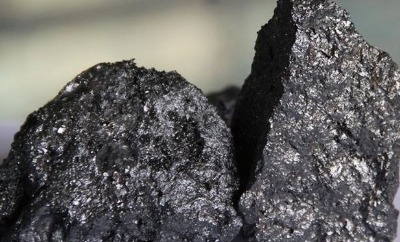

碳化硼是具有金屬光澤的黑色晶體,硬度僅次于金剛石,高于碳化硅,莫氏硬度為9.3。化學(xué)性質(zhì)穩(wěn)定,與酸堿溶液不起反應(yīng),分子式為B4C,相對(duì)密度2.52,熔點(diǎn)2350°C,沸點(diǎn)高于3500°C。熔融的碳化硼能溶解大量的石墨碳。碳化硼在稀酸溶液中穩(wěn)定,能被硫酸與氫氟酸的混合酸、硫酸和硝酸的混合酸所分解。在氧氣中加熱至1000°C時(shí)Chemicalbook緩慢地氧化成二氧化碳和三氧化二硼。碳化硼對(duì)熱中子有高俘獲能力,耐磨,具半導(dǎo)體導(dǎo)電性。在大多數(shù)情況下,因碳化硼（B4C）作控制材料,可以滿足高溫反應(yīng)堆的要求。在碳化硼中提高B10元素的濃度,可以提高硼材料的控制效率。碳化硼的密度為2.51×103kg/m3,熔點(diǎn)為2450°C,熱膨脹系數(shù)（20~800°C）為4.5×10-6/°C。

工業(yè)用碳化硼主要制取方法是在電弧爐中熔化硼酐,使之與碳反應(yīng)生成的。另外可用碳鎂還原法或碳?xì)溥�原法制得。碳化硼主要用作磨料,供磨削拋光工業(yè)使用。碳化硼通常由氧化硼和碳在電爐中高溫受熱而制備。反應(yīng)式如下：2B2O3+7C→B4C+6CO。產(chǎn)品質(zhì)量一般要求是磨粒類含B4C不少于94%,磨粉類不少于90%。碳Chemicalbook化硼主要用于硬質(zhì)合金、寶石等硬質(zhì)材料的磨削、研磨、鉆孔及拋光。模制品可作抗磨材料、耐火材料,用以制造硬質(zhì)抗蝕性陶瓷及抗水軸承,用作核反應(yīng)堆中的中子控制棒,也用于冶煉硼鋼、硼合金和進(jìn)行特殊焊接等。碳化硼與鋁的合金（含B4C高達(dá)50%）用于中子遮蔽、反應(yīng)爐屏遮等。碳化硼用塑料袋包裝,貯于干燥、潔凈的庫房中。

碳化硼陶瓷碳

化硼陶瓷是以碳化硼為主要化學(xué)成分的一類陶瓷。碳化硼的化學(xué)式為B4C,屬六角菱形晶系,在晶胞中有12個(gè)硼原子,晶格參數(shù)co=1.212nm,ao=0.56nm。晶體結(jié)構(gòu)中存在著可容納直徑達(dá)0.18nm的原子,因而可以把鋰或氦原子保留在晶體結(jié)構(gòu)內(nèi)。碳化硼粉末合成主要采用碳熱還原法,除了用硼酐直接還原外,還可在碳（C）存在的情況下,將硼酐用Mg進(jìn)行還原來制備,反應(yīng)式為：2B2O3+6Mg+C→B4C+6MgO,反應(yīng)溫度為1000~1200°C。此反應(yīng)為強(qiáng)放熱反應(yīng),最終產(chǎn)物需用H2SO4或HCl酸洗,然后用熱水洗滌,即可獲得較純且粒度細(xì)（0.1~5μm）、不含C的碳化硼粉末。碳化硼陶瓷主要以熱壓燒結(jié)為主,也可采用熱等靜壓和無壓燒結(jié)。熱壓燒結(jié)的溫度為2000~2100°C,一般要加入Mg、Al、Cr、Si、Ti等金屬或Al2O3、MgO等氧化物或玻璃作為燒結(jié)助劑。碳化硼的熔點(diǎn)為2450°C,理論密度2.519g/cm3,彈性模量為360~460GPa,熱膨Chemicalbook脹系數(shù)為5.73×10-6/K（300~1970K）,200°C時(shí)的熱導(dǎo)率為24W/（m·K）,顯微硬度4950kg/mm2,僅低于金剛石和立方氮化硼,具有較大的熱中子俘獲截面�？捎脕砑庸�寶石、陶瓷、鑄模、車刀和軸承等。也可用作噴砂嘴、防彈材料以及原子反應(yīng)堆的中子吸收劑等�；瘜W(xué)性質(zhì)灰黑色粉末。

用途

粉狀物用作研磨材料,模制品可作抗磨材料,也用于原子核反應(yīng)堆

用途

用于硬質(zhì)合金、寶石等硬質(zhì)材料的磨削、研磨、鉆孔及拋光,金屬硼化物的制造以及冶煉硼鋼、硼合金和特殊焊接等。

用途

防化學(xué)呂陶器、耐磨工具制造。

生產(chǎn)方法

碳熱還原法將石墨、煤粉碎后,與硼酸按0.5：0.5：3的配料比放入球磨機(jī)充分混勻后,置于單相雙極臥式電弧爐內(nèi),在1700~2300°C進(jìn)行碳化反應(yīng)。反應(yīng)完成后,出料、冷卻、破碎、選取、熱水洗滌,再經(jīng)粗碎、磨粉、酸洗（溫度不低于80°C,12h）后,用水洗至中性,然后用沉降和串聯(lián)水洗法選分、干燥、篩分,制得碳化硼成品。其4H3BO3+7C→B4C+6CO↑+6H2O
