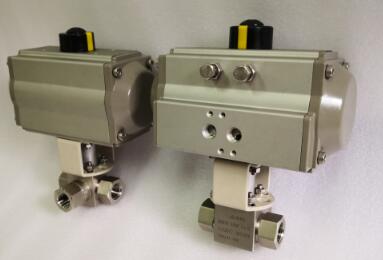

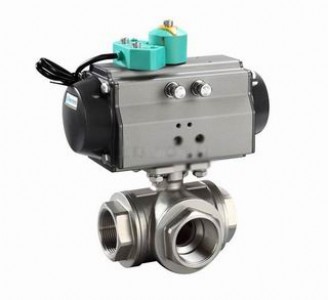

氣動三通球閥
氣動三通球閥是閥門的一種,可分為L型和T型。L型三通球閥用于介質流向的切換,能使相互垂直的兩個通道連通(如流向圖L型)。三通球閥一般采用兩閥座結構,亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,同時也可關閉任一通道,使另外兩個通道連通,靈活控制管路中介質的合流或分流。
產品參數
設計特性:
防火結構設計
ISO 5211平臺設計便于安裝自動開關裝置
閥桿與閥體之間防靜電裝置
閥桿防爆出裝置設計
應用標準:
設計與制造:GB/T12237, ANSI B16.34, API 608
結構長度:GB/T12221,ASME B16.10, JIS B2002
法蘭尺寸 : GB/T9113,ASME B16.5, JIS B2212/JIS B2214
檢驗與試驗 :GB/T13927
防火測試: API 607 4th 1993
壁厚:ASME B16.34
工作原理圖
雙作用氣動三通球閥
氣動三通球閥打開:2口進氣、4口排氣,推動兩活塞分開向兩邊移動,輸出軸逆時針方向轉動。
氣動三通球閥關閉:4口進氣、2口排氣,推動兩活塞向中心合攏,輸出軸順時針方向轉動。
單作用氣動三通球閥
氣動三通球閥打開:2口進氣、4口排氣,推動兩活塞分開向兩邊移動,同時壓縮彈簧,輸出軸逆時針方向轉動。
氣動三通球閥關閉:失氣或失電時,彈簧推動兩活塞合攏向中心移動,輸出軸順時針方向轉動。
技術參數
流向圖
