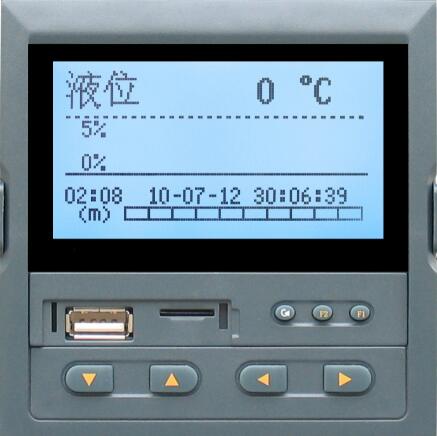

電子式液位開關原理是通過電子探頭對液位進行檢測,再由液位檢測專用芯片對檢測到的信號進行處理,當被測液體到達動作點時,芯片輸出高或低電平信號,再配合水位控制器,從而實現對液位的控制。不需浮球和干簧管,外部無機械動作,耐污耐用,不怕漂浮物影響,任意角度安裝,豎向安裝有一定的防波浪功能,適宜長時間浸在水中,工作電壓是直流5-24V,很安全。這種方式較實用,壽命長,安全,價格實惠。
電子式液位開關控制
電子式液位開關控制

浮球開關控制

一種是帶著大金屬球的浮球開關,浸在液體中時浮力大,可以控制兩個液位,比如液體滿了,浮球因?yàn)楦×Χ�上�?帶動球閥運動,使閥門關閉,停止進水,當水少了,浮球下降,閥門打開,又再進水,如此循環。這種方式較多應用在煮開水器上。另一種是帶干簧管的微型浮球開關,由外面的帶有磁性小浮球使桿里面的干簧管閉合,從而控制液位,多數應用在清水的液位控制,一般幾塊錢就有交易了,但易受污物影響。還有一種是電纜式浮球開關,該裝置通過一彈性電線與水泵連接,可用于水塔、水池各種浮球開關水位高低的自動控制和缺水保護,允許接的用電器是220V,10A左右,平衡錘或彈性電線的某一固定點到浮筒間的電線長度,決定水位的高低。這種水位開關應用廣泛,價格便宜,對于一些要求不太嚴格的場合適用。但存在這樣的問題:有一定耐污能力,浮球易受外界雜物影響其穩定性,特別是纖維狀的雜物纏繞而有失誤,同一小水箱里不宜使用多個,否則會相纏繞。使用壽命相對短些,而且多數直接接220V,存在一定的安全隱患,終有一天因?yàn)殡娋�破損而漏電電人。所以電纜式浮球開關一般有這樣的警告:電源線是本裝置的完整部分,一經發現電線受損,本裝置應被替換,不準對電線進行修理。

液位繼電器控制

本產品采用集成電路,并結合高層樓宇上、下集液池的液位分級提升進行設計,具有上下集液池聯合控制、排水及缺水保護等功能,可實現水箱補水、排水,并有效防止水池水位過高溢出或溢出空轉損壞。效果還可以,這種是怕水垢,水垢厚了就不太可靠了,價格便宜。

非接觸式控制

例:超聲波液位控制器。液位控制器的探頭產生高頻超聲波脈沖耦合到容器外壁。這個脈沖會在容器壁和液體中傳播,還會被容器內表面反射回來。通過對這種反射特性的檢測和計算,就可以判斷出液位是否達到了液位控制器安裝的位置。液位控制器輸出繼電器信號,來完成對液位的監控。主要用于監測儲罐液面,實現上下限報警或監測管道中是否有液體存在,儲罐材質可以是各類金屬、金屬或不發泡塑料。這種方式不受介質密度、介電常數、導電性、反射系數、壓力、溫度、沉淀等因素的影響,所以適用于醫藥,石油,化工,電力,食品等行業的各類液體液位工程控制,對于有毒的、強腐蝕危險品液體的檢測,該產品更是理想的選擇。屬于高檔產品,價格不菲。

● 就地液位控制或報警。

● 另一突出特點為可以檢測調節閥的工作狀態,關閉嚴不嚴(有無泄漏)。

● 用于給排水控制的雙電極液位控制器

1、進液控制 液位低于下限時,繼電器吸合,紅色報警燈亮;

液位高于上限時,繼電器斷開,紅色報警燈滅

2、排液控制 液位高于上限時,繼電器吸合,紅色報警燈亮;

液位低于下限時,繼電器斷開,紅色報警燈滅

電路工作原理該液位自動控制器電路由電源電路和液位檢測控制電路組成,如圖所示 。

電源電路由刀開關Q、熔斷器FU1、FU2、電源開關S1、電源變壓器T、整流橋堆UR和濾波電容器C組成。整流橋堆在很多電路中都起到了重要的作用。

液位檢測控制電路由干簧管SA1、SA2、繼電器K1、0、晶閘管VT、電阻器R、交流接觸器KM、熱繼電器KR、控制按鈕S2、S4和手動/自動控制開關S3組成。

HL1和HL2分別為電源指示燈和工作指示燈。

接通刀開關Q和電源開關S1,相線L1端和中性線N端之間的交流220V電壓經T降壓后產生交流12V電壓,作為HL1和HL2的工作電壓,同時還經UR整流及C濾波后,為液位檢測控制電路提供12V直流工作電壓。

SA1為低液位檢測與控制用干簧管,SA2為高液位檢測與控制用干簧管。

在受控液位降至低液位時,安裝在浮子上的永久磁鐵靠近SA1,SA1的觸頭在永久磁鐵的磁力作用下接通,使VT受觸發導通,K1通電吸合,其常開觸頭K1-1和K1-2接通,使HL2點亮,KM通電吸合,電動機M通電工作,驅動液泵向儲液池內加液。

浮子隨著液位的上升而上升,使永久磁鐵離開SA1,SA1的觸頭斷開,但VT仍維持導通狀態。直到液位上升至設定的高液位、永久磁鐵靠近SA2時,SA2的觸頭接通,使K2通電吸合,K2的常閉觸頭斷開,使K1釋放,VT截止,K1的常開觸頭K1-1和K1-2斷開,HL2熄滅,KM釋放,M斷電而停止工作。

當液位下降、永久磁鐵降至SA2以下時,SA2的觸頭斷開,使K2釋放,K2的常閉觸頭又接通,但此時K1和KM仍處于截止?fàn)顟B(tài),直到液位又降至SAI處、SA1的觸頭接通時,VT再次導通,K1和KM吸合,M又通電工作。

以上工作過程周而復始地進行,即可使受控液位保持在高液位與低液位之間,從而實現了液位的自動控制。

元器件選擇R選用金屬膜電阻器或碳膜電阻器。

C選用耐壓值為16V的鋁電解電容器。

UR選用1A、50V的整流橋堆或用4只lN4007型硅整流二極管橋式連接后代替。

VT選用1A、50V以上的晶閘管,例如MCR100-6等型號。

SA1和SA2均選用玻殼密封式常開型干簧管。

K1選用JQX-10F型12V直流繼電器:K2選用JRX-13F型12V直流繼電器。

HLI和HL2均選用12V指示燈。

S1選用SA、220V的電源開關;S2選用動斷按鈕;S3選用雙極雙位開關(兩組觸頭并聯使用);S4選用動合按鈕。

T選用3~5W、二次電壓為12V的電源變壓器。

Q、FU1、KM和KR應根據M的額定功率合理選擇。
