亚洲AV色无码乱码在线观看|?愛妃?av中文字幕无码|最新国产91精品第二页|精品免费国产a级奶水

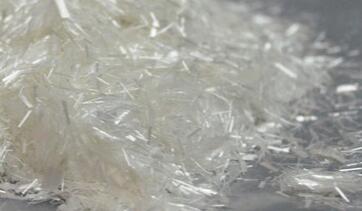

它保持了固體石英的一些特點和性能,是一種優(yōu)良的耐高溫材料,可作為先進復合材料的一種增強相。石英玻璃纖維的SiO2質(zhì)量分數(shù)高達99. 9%以上。耐高溫性能比高硅氧纖維高,長期使用溫度可達到1200℃ ,軟化點溫度高達1700℃ ,同時具有高的電絕緣性能,耐燒蝕,抗熱震,優(yōu)良的介電性能和良好的化學穩(wěn)定性等。因此,石英纖維在軍事、國防、航空、航天工業(yè)中有重要用途,可用于制造如火箭噴火口,航天熱防護裝置等。

1、將石英棒或管用氫氧焰熔融拉絲,再用氫氧焰吹管噴吹,制成直徑0.7~1μm的石英棉;

2、石英經(jīng)火焰熔融后用高速氣流形成短纖維及其氈片;

3、將石英絲或棒以恒定速度通過氫氧焰或煤氣火焰,軟化后高速拉成長絲。

石英纖維常常處于高溫的工作環(huán)境中。在高溫作用下,石英纖維具有熱退化傾向,影響其高溫使用性能。目前對石英材料的高溫相變化的研究較多,但對石英纖維熱損傷機制的研究報道很少。

有學者研究了石英玻璃纖維高溫條件下的相變、表面微觀結(jié)構(gòu)的變化及其對力學性能的影響規(guī)律,為探索提高石英玻璃纖維使用壽命,拓寬其應用領域,提供了理論依據(jù)。

研究結(jié)果表明:石英纖維強度下降可分為兩個階段 。

1、在低于600℃熱處理溫度范圍內(nèi),由于石英纖維表面處理劑的揮發(fā),石英纖維直徑逐漸減小,原來表面的裂紋、條狀凸起和結(jié)疤等缺陷逐漸顯露出來,導致石英纖維抗拉強度緩慢降低;

2、在600~ 1000℃的熱處理溫度范圍內(nèi),石英纖維表面處理劑早已揮發(fā)完畢。在熱處理的升降溫過程中,由于熱應力的作用,表面的條狀凸起和結(jié)疤開始剝落,造成一定數(shù)量的新的表面裂口和裂紋缺陷。溫度越高,石英纖維表面的條狀凸起和結(jié)疤剝落現(xiàn)象越明顯,這是造成這一溫度條件下石英纖維強度降低的主要因素,導致600~ 1000℃處理過的石英纖維強度明顯下降。

石英纖維的表面處理

石英纖維是一種SiO2含量高的玻璃纖維,具有優(yōu)良的性能,廣泛運用于對材料有著特殊要求的領域,如生物導管、廢氣處理等。近年來由于其突出的力學性能和介電性能而越來越多應用于航天、航空領域,尤其是耐高溫天線罩體系中。目前對石英纖維研究主要集中在其析晶性能、表面涂覆改性等方面。超高馬赫數(shù)天線罩用陶瓷基復合材料多采用連續(xù)的石英纖維增強體,這樣必須對石英纖維進行編織以得到初始的形狀,為保持石英纖維的集束性便于編織,必須在纖維生產(chǎn)過程中加浸潤劑。浸潤劑的主要成分為有機物。陶瓷基天線罩一般需要經(jīng)過真空或者保護氣氛下高溫處理才能得到最后產(chǎn)品,這樣有機物都將發(fā)生碳化,而游離碳的存在會嚴重影響天線罩的介電性能。因此在石英纖維增強陶瓷基天線罩材料制備時必須先將纖維表面浸潤劑去除,同時減小對石英纖維的損傷。但是如何除去浸潤劑,去除浸潤劑前后石英纖維表面形貌、成分的變化,性能的變化方面的研究目前尚未見到報道。

有學者 研究了石英纖維表面浸潤劑的去除方法,對不同手段處理后的石英纖維做了SEM、XPS分析,比較了處理前后石英纖維的拉伸強度的變化。結(jié)果表明,高溫熱處理能比較完全去除石英纖維的表面浸潤劑,石英纖維的強度對熱處理溫度比較敏感。
