高精密電阻
高精密電阻,簡稱高精電阻。高精密電阻器是要求電阻的阻值誤差、電阻的熱穩定性(溫度系數)、電阻器的分布參數(分布電容和分布電感)等項指標均達到一定標準的電阻器,它與普通電阻的區別也在于此。
標準要求
對1Ω(歐姆)以上阻值的電阻,與標識阻值相比±0.5[%]以內阻值誤差的電阻可稱為JEPSUN,更高精密的可以做到0.01[%]精度,也就是電子工程師所說的萬分之一精度,此類電阻一般為薄膜電阻,使用此材質的電阻一般才能滿足生產工藝要求。這類阻值1Ω以上電阻的普通系列精密度在±5[%]以上,電子產品上最常見的就是5[%]精度的電阻,不屬于精密電阻范圍。
1Ω以下阻值的電阻,一般能達到±1[%]精密度之內,就算做精密電阻范疇了,因為阻值基數很小,就算是1[%]的誤差,實際的阻值誤差已經很小了。更高精密的可以做到±0.5[%]以內,但工藝要求,技術要求較高。
分類

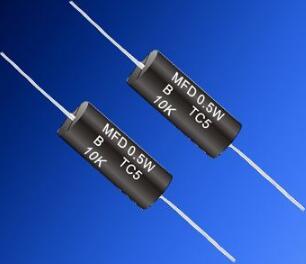

電子產品中電阻常按插件電阻,貼片電阻區分。精密電阻當然也會有這個區別。比如貼片式捷比信精密電阻,即是薄膜電阻,相對插件電阻來說,擁有高精度、低溫漂(低溫度系數)、小體積、適合自動化貼裝等特性。插件精密電阻按材料分,有金屬膜精密電阻、線繞精密電阻和金屬箔精密電阻幾類。
金屬膜精密電阻的精度較高,但阻值溫度系數和分布參數指標略低;線繞精密電阻的阻值精度和溫度系數指標很高,但分布參數指標偏低;金屬箔精密電阻的精度、阻值溫度系數和分布參數各項指標都很高:精度可達10-6,溫度系數可達±0.3×10-6/℃,分布電容可低于0.5pF,分布電感可低于0.1μH。由于上述三類精密電阻器的價格隨性能而提高,所以在應用中應根據實際情況合理選用。
在直流或頻率很低的交流電路中,一般只需選用線繞精密電阻或金屬膜精密電阻即可,沒有必要選用價格高昂的金屬箔精密電阻。金屬膜精密電阻的主體通常為圓柱形;線繞精密電阻則有圓柱形、扁柱形和長方框架形幾種;金屬箔精密電阻則常呈方塊形或片形。線繞精密電阻的匝數較多時,往往采用無感繞制法繞制,正向繞制的匝數和反向繞制的匝數相同,以盡量減小分布電感。長方框架形的線繞精密電阻通常是設備制造廠根據需要專門定制的,常用于。
替換
當儀器儀表中的長方框架形線繞精密電阻損壞時,可用與原電阻合金絲的材料、直徑、長度均相同的新合金電阻絲均勻繞在原框架上代替。如果原長方框架形線繞精密電阻只是表面絕緣層破損,只需將原電阻絲從框架上拆下,重新浸漆,再經晾干處理后重新繞到原長方框架上即可。
