在熱電偶回路中接入第三種金屬材料時,只要該材料兩個接點的溫度相同,熱電偶所產生的熱電勢將保持不變,即不受第三種金屬接入回路中的影響。因此,在熱電偶測溫時,可接入測量儀表, 測得熱電動勢后,即可知道被測介質的溫度。

附:熱電偶冷端補償計算方法:從毫伏到溫度:測量冷端溫度,換算為對應毫伏值,與熱電偶的毫伏值相加,換算出溫度。 從溫度到毫伏:測量出實際溫度與冷端溫度,分別換算為毫伏值,相減后得出毫伏值,即得溫度

壓簧式感溫元件,抗震性能好

測量范圍大(-200℃~1300℃,特殊情況下-270℃~2800℃)

機械強度高,耐壓性能好

耐高溫可達2800度

1、組成熱電偶的兩個熱電極的焊接必須牢固;

2、兩個熱電極彼此之間應很好地絕緣,以防短路;

3、補償導線與熱電偶自由端的連接要方便可靠;

4、保護套管應能保證熱電極與有害介質充分隔離。

熱電偶實際上是一種能量轉換器,它將熱能轉換為電能,用所產生的熱電勢測量溫度,對于熱電偶的熱電勢,應注意如下幾個問題:

1、熱電偶的熱電勢是熱電偶工作端的兩端溫度函數的差,而不是熱電偶冷端與工作端,兩端溫度差的函數;

2、熱電偶所產生的熱電勢的大小,當熱電偶的材料是均勻時,與熱電偶的長度和直徑無關,只與熱電偶材料的成份和兩端的溫差有關;

3、當熱電偶的兩個熱電偶絲材料成份確定后,熱電偶熱電勢的大小,只與熱電偶的溫度差有關;若熱電偶冷端的溫度保持一定,這進熱電偶的熱電勢僅是工作端溫度的單值函數。

將兩種不同材料的導體或半導體A和B焊接起來,構成一個閉合回路,如圖所示。當導體A和B的兩個執著點1和2之間存在溫差時,兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的。

常用熱電偶型號 熱電偶分度號熱電極材料 使用溫度( ℃)

S 鉑銠合金(銠含量10 %) 純鉑 0-1600

R 鉑銠合金(銠含量13 %) 純鉑 0-1600

B 鉑銠合金(銠含量30%) 鉑銠合金(銠含量6% ) 0-1800

K 鎳鉻鎳硅 0-1300

T 純銅 銅鎳 0-350

J 鐵 銅鎳 0-+500

N 鎳鉻硅 鎳硅 0-+800

E 鎳鉻 銅鎳 0-600

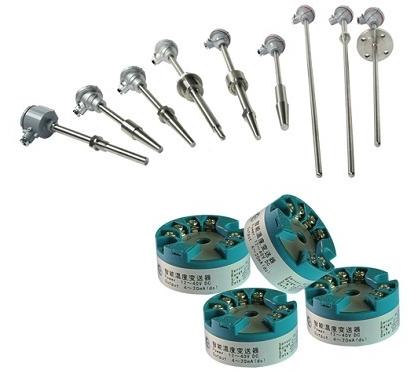

熱電偶的種類: 裝配熱電偶,鎧裝熱電偶,端面熱電偶,壓簧固定熱電偶,高溫熱電偶,鉑銠熱電偶,防腐熱電偶,耐磨熱電偶,高壓熱電偶,特殊熱電偶,手持式熱電偶,微型熱電偶,貴金屬熱電偶 ,快速熱電偶,鎢錸熱電偶,單芯鎧裝熱電偶等等。

從理論上講,任何兩種不同導體(或半導體)都可以配制成熱電偶,但是作為實用的測溫元件,對它的要求是多方面的。為了保證工程技術中的可靠性,以及足夠的測量精度,并不是所有材料都能組成熱電偶,一般對熱電偶的電極材料,基本要求是:(1)、在測溫范圍內,熱電性質穩定,不隨時間而變化,有足夠的物理化學穩定性,不易氧化或腐蝕;(2)、 電阻溫度系數小,導電率高,比熱小;(3)、測溫中產生熱電勢要大,并且熱電勢與溫度之間呈線性或接近線性的單值函數關系;(4)、材料復制性好,機械強度高,制造工藝簡單,價格便宜。

1、測量精度和溫度測量范圍的選擇

使用溫度在1300~1800℃,要求精度又比較高時,一般選用B型熱電偶;要求精度不高,氣氛又允許可用鎢錸熱電偶,高于1800℃一般選用鎢錸熱電偶;使用溫度在1000~1300℃要求精度又比較高可用S型熱電偶和N型熱電偶;在1000℃以下一般用K型熱電偶和N型熱電偶,低于400℃一般用E型熱電偶;250℃下以及負溫測量一般用T型電偶,在低溫時T型熱電偶穩定而且精度高。

2、使用氣氛的選擇

S型、B型、K型熱電偶適合于強的氧化和弱的還原氣氛中使用,J型和T型熱電偶適合于弱氧化和還原氣氛,若使用氣密性比較好的保護管,對氣氛的要求就不太嚴格。

3、耐久性及熱響應性的選擇

線徑大的熱電偶耐久性好,但響應較慢一些,對于熱容量大的熱電偶,響應就慢,測量梯度大的溫度時,在溫度控制的情況下,控溫就差。要求響應時間快又要求有一定的耐久性,選擇鎧裝偶比較合適。

4、測量對象的性質和狀態對熱電偶的選擇

運動物體、振動物體、高壓容器的測溫要求機械強度高,有化學污染的氣氛要求有保護管,有電氣干擾的情況下要求絕緣比較高。

選型流程:型號——分度號-防爆等級-精度等級-安裝固定形式-保護管材質-長度或插入深度

產品選型及訂貨須知:

1、在選用及訂貨時,請注明:

產品型號

分度號

保護管材料及直徑

保護管總長L及置入深度I

固定裝置型式

產品實際測量范圍

2、螺紋式固定裝置型式在訂貨時不標注均為固定外螺紋M27×2,(其余螺紋固定型式均需注明)

3、因用戶特殊需要而與上述產品型號不符者,需要專門制造的產品,請注明您的特殊技術要求,來(或函)與我公司有關責任部門聯系特殊訂貨。

熱電偶傳感器冷端的溫度補償

由于熱電偶的材料一般都比較貴重(特別是采用貴金屬時),而測溫點到儀表的距離都很遠,為了節省熱電偶材料,降低成本,通常采用補償導線把熱電偶的冷端(自由端)延伸到溫度比較穩定的控制室內,連接到儀表端子上。必須指出,熱電偶補償導線的作用只起延伸熱電極,使熱電偶的冷端移動到控制室的儀表端子上,它本身并不能消除冷端溫度變化對測溫的影響,不起補償作用。因此,還需采用其他修正方法來補償冷端溫度t0≠0℃時對測溫的影響。在使用熱電偶補償導線時必須注意型號相配,極性不能接錯,補償導線與熱電偶連接端的溫度不能超過100℃。
