交直流分壓器
英文名稱:SGB-C AC&DC Digital HV Meter
交直流分壓器用于電力系統及電氣、電子設備制造部門測量工頻交流高電壓和直流高電壓,是阻容等電位屏蔽分壓式高壓測量裝置。主要用于脈沖高壓,雷電高壓,工頻高壓的測量。
交直流分壓器用于電力系統及電氣、電子設備制造部門測量工頻交流高電壓和直流高電壓,是阻容等電位屏蔽分壓式高壓測量裝置。主要用于脈沖高壓,雷電高壓,工頻高壓的測量。
介紹
交直流分壓器是現場測量用的專用儀器儀表,既可測量直流高壓,又可測量交流高壓的,整個設備由分壓器和測量儀表兩部分組成。分壓器采用平衡式等電位屏蔽結構,在完全密封的絕緣筒內部采用優質電子元件,而使整個裝置具有測試準確、線性好、性能穩定。
主要用途
測量、監視交直流高壓準確性。
可代替高壓靜電電壓表。
使用方便、顯示直觀、測量精度高。
主要特點
交直流分壓器采用等電位屏蔽方法,測量精度高,數字顯示,具有精度高、性能穩定,結構簡單、體積小,重量輕,便于攜帶,是取代靜電電壓表進行現場測量的理想設備。
使用注意事項
1、本設備使用時周圍不得有任何雜物,以免影響測量精度。
2、嚴格注意保持操作距離,確保操作安全。
3、檢查各部位聯接可靠,特別是地線的牢固聯接。
4、測量完畢后直至儀表測量顯示為零方可進入現場。
5、嚴禁超壓使用,并注意表面的清潔,不使用時應放在陰涼干燥處。
分壓器是現場測量用的專用儀器儀表,既可測量直流高壓的平均值,又可測量交流高壓的有效值,整個設備由分壓器和測量儀表兩部分組成。
分壓器采用平衡式等電位屏蔽結構,其內部采用優質電子元件,并且安裝在盛滿變壓器油的絕緣筒中,從而使整個裝置具有測試準確、線性好、性能穩定、結構合理、易于攜帶、操作簡單、顯示直觀等特點,因此它是現場測量的理想儀表。
2、嚴格注意保持操作距離,確保操作安全。
3、檢查各部位聯接可靠,特別是地線的牢固聯接。
4、測量完畢后直至儀表測量顯示為零方可進入現場。
5、嚴禁超壓使用,并注意表面的清潔,不使用時應放在陰涼干燥處。
分壓器是現場測量用的專用儀器儀表,既可測量直流高壓的平均值,又可測量交流高壓的有效值,整個設備由分壓器和測量儀表兩部分組成。
分壓器采用平衡式等電位屏蔽結構,其內部采用優質電子元件,并且安裝在盛滿變壓器油的絕緣筒中,從而使整個裝置具有測試準確、線性好、性能穩定、結構合理、易于攜帶、操作簡單、顯示直觀等特點,因此它是現場測量的理想儀表。
使用說明
1、打開鋁合金箱,取出分壓器筒、均壓球、專用數字測量儀表及專用電纜線。

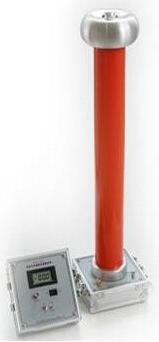

2、將有底座的分器筒安全可靠放置,依次裝上第二節分壓器筒及均壓球(見圖1)。
3、在分壓器底座"地線"接線柱上牢固地接上地線。
4、將被測高壓引線與分壓器頂端均壓球牢固連接。
5、將專用電纜線的一端插入分壓器的輸出孔中,另一端插入測量儀表的電壓測量孔中,注意插緊接牢。
6、根據所需測量的高壓,選擇測量儀表所擲位置。
7、加載高壓并記錄數據。
8、降壓一段時間后,直到測量儀表顯示為零時,主可拆除實驗線路。
2、將有底座的分器筒安全可靠放置,依次裝上第二節分壓器筒及均壓球(見圖1)。
3、在分壓器底座"地線"接線柱上牢固地接上地線。
4、將被測高壓引線與分壓器頂端均壓球牢固連接。
5、將專用電纜線的一端插入分壓器的輸出孔中,另一端插入測量儀表的電壓測量孔中,注意插緊接牢。
6、根據所需測量的高壓,選擇測量儀表所擲位置。
7、加載高壓并記錄數據。
8、降壓一段時間后,直到測量儀表顯示為零時,主可拆除實驗線路。
參數
準確度:AC:1.5級 ,DC:1.0級 或 AC:1.0級 ,DC:0.5級
分壓比K=高壓/低壓=1000:1(所測量高壓值=1000×低壓表中的值)。
電氣強度:1.2倍額定電壓。
環境條件:溫度0~40℃,濕度:低于85%。
更換電池
打開低壓顯示表,如發現液晶顯示模糊,或沒有反應,說明該儀器內部電池電壓偏低,需要更換。具體步驟如下:
1、按Power開關關閉低壓顯示表電源。
2、把低壓顯示表面板上的四個螺絲擰下,把面板提起。
3、把電池盒上的螺絲擰下,電池盒蓋打開,更換9V電池(注意電池正負極性)。
注意
1、本設備使用時周圍不得有任何雜物,以免影響測量精度。
2、嚴格注意保持操作距離,確保操作安全。
3、檢查各部位連接可靠,特別是地線的牢固連接。
4、測量完畢后直至儀表顯示為零方可進入現場。
5、直流高壓測量完畢后,儀器必須放電。
6、嚴禁超壓使用,并注意表面的清潔。
7、輕拿輕放,切不可碰撞、擠壓等。
維護與保養
1、不使用該儀器時應把儀器裝箱封閉好,放在陰涼干燥處。
2、每年至少應送上級計量檢定部門校準一次,或者返廠校準。
故障現象
交直流分壓器相關產品
京唐港a232鈦鈣型不銹鋼焊條交直流兩用
- 產品規格：
- 2.5-5.0
- 產品數量：
- 9999
- 經營模式：
- 生產型, 服務型
- 執照認證：
- 已認證
- 最近更新：
- 2025/5/13 9:55:59
- 經營品牌：
- 丹江
a232不銹鋼焊條 型號gb/t：e318v-16 承壓設備用鋼焊條 說明：鈦鈣型cr18ni12mo2v不銹鋼焊條,交直流兩用。 用途：可焊接一般耐熱及要求耐蝕的cr19ni￥25元/公斤所在地：河北唐山
唐山丹江焊接材料有限公司

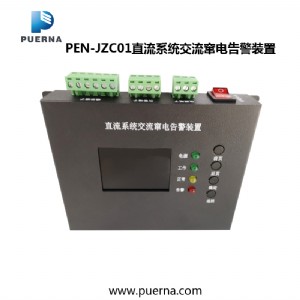

供應廣州浦爾納pen-jzc01直流系統交流竄電告警裝置
