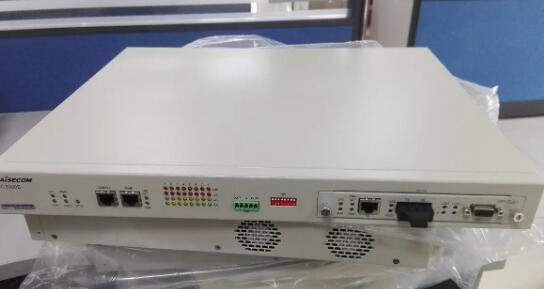

光電復用器從字面上解釋就是光路信號與電路信號的復合裝置,一般的光貓即光纖收發器(光貓與光纖收發器不同,光纖收發器只有信號轉換,沒有協議轉換,而光貓還包含有協議轉換),是一種將電信號轉變?yōu)楣庑盘柕难b置,復用器就是將多電信號復合到光路上去,這種裝置應該是一種系統的總稱,實際中這種設備使用不多,另一種是多種光路復合,但這種復合調制將使用不同波長的光進行多路信號的傳輸,到達后再解調。這種設備只有在國家骨干光纖網中使用,利用固有的光纜資源進行的擴展,設備十分昂貴。

綜合業務多路復用器是一種能夠集成數據、話音、傳真及局域網的接入復用設備,能夠高效地在一條線路上混傳話音/傳真、數據,從而降低了網絡通信成本,可以為企業節省系統運行費用。

多路復用器即數據選擇器,用來將 N 個輸入通道的數據復用到一個輸出通道上,多路復用器在數字系統中有著非常重要的應用。4選 1 多路復用器的實現結構如圖 所示:

圖中有四路數據 C0~C3,通過選擇控制信號 S2、S1(地址碼)從四路數據中選中一路數據送至輸出端 z。

數據選擇器的真值表如表 所示:

匯編語言

形如(B&S)|(A&(~S)),其中A、B為輸入,S為選擇器。

1:當S為T,~S為F,A被屏蔽,返回值為B。

2:當S為F,B被屏蔽,返回值為A。

當輸入為2的n次冪的情況,選擇器數目為n,選擇器進行自反和求與來產生開放位。

如四個輸入為A、B、C、D,則需要2個選擇器S1、S2,邏輯方程為:

(A&(~S1)&(~S2)) | (B&(~S1)&(S2)) | (C&(S1)&(~S2)) | (D&(S1)&(S2))

多路復用器的源程序代碼

以4 選1 多路復用器為例:

library IEEE;

use IEEE.STD_LOGIC_1164.ALL;

use IEEE.STD_LOGIC_ARITH.ALL;

use IEEE.STD_LOGIC_UNSIGNED.ALL;

entity MUX4_1 is

Port ( c0 : in STD_LOGIC;

c1 : in STD_LOGIC;

c2 : in STD_LOGIC;

c3 : in STD_LOGIC;

s : in STD_LOGIC_VECTOR (1 downto 0);

z : out STD_LOGIC);

end MUX4_1;

architecture Behavioral of MUX4_1 is

begin

process(s) ——if 語句描述

begin

if(s="00") then z<=c0;

elsif(s="01") then z<=c1;

elsif(s="10") then z<=c2;

else z<=c3;

end if;

end process;

——process(s) ——case 語句描述

——begin

—— case s is

—— when "00" =>z<=c0;

—— when "01" =>z<=c1;

—— when "10" =>z<=c2;

—— when others =>z<=c3;

—— end case;

——end process;

end Behavioral;

復用器

儀器多路復用器是多路復用器中的一個特殊各類,比如,PS1024多路復用器是基于USB總線的多路復用器,用于中等密度的自動化測試系統,在自動測試系統中配合臺式數字萬用表、信號發生器等各種測試儀器,實現在計算機控制系統中的自動化測試,擴展儀器測試通道。用于替代VXI、PXI等昂貴系統,搭建低成本自動化測試系統。

PS1024多路復用器使用高質量信號繼電器作為開關單元,最高提供60通道/秒的掃描速率,每通道提供最高250VDC或1A的切換能力。使用SCPI命令控制,可用Visual Studio和LabVIEW的開發。
