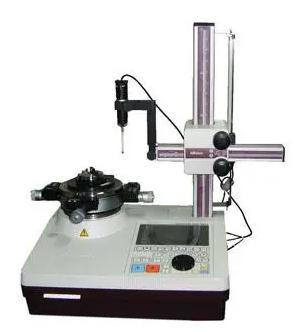

2、工作臺回轉式工作臺回轉式圓度儀結構簡單,但精密軸系受被測件重量載荷后會影響回轉精度,故適用于測量較輕工件(如軸承滾道)。圓度儀精密軸系的回轉精度可達0.025微米,采用誤差分離法,利用電子計算機自動補償精密軸系的系統誤差,并采用多次測量方法減小偶然誤差,可將測量精確度提高到0.005微米。

回轉軸法

利用精密軸系中的軸回轉一周所形成的圓軌跡(理想圓)與被測圓比較,兩圓半徑上的差值由電學式長度傳感器轉換為電信號,經電路處理和電子計算機計算后由顯示儀表指示出圓度誤差,或由記錄器記錄出被測圓輪廓圖形�；剞D軸法有傳感器回轉和工作臺回轉兩種形式。前者適用于高精度圓度測量,后者常用于測量小型工件。按回轉軸法設計的圓度測量工具稱為圓度儀。

三點法

常將被測工件置于V形塊中進行測量。測量時,使被測工件在V形塊中回轉一周,從測微儀讀出最大示值和最小示值,兩示值差之半即為被測工件外圓的圓度誤差。此法適用于測量具有奇數棱邊形狀誤差的外圓或內圓,常用2 角為90°、120°或72°、108°的兩塊V形塊分別測量。

兩點法

常用千分尺、比較儀等測量,以被測圓某一截面上各直徑間最大差值之半作為此截面的圓度誤差。此法適于測量具有偶數棱邊形狀誤差的外圓或內圓。

投影法

常在投影儀上測量,將被測圓的輪廓影像與繪制在投影屏上的兩極限同心圓比較,從而得到被測件的圓度誤差。此法適用于測量具有刃口形邊緣的小型工件。

坐標法

按預先選擇的直角坐標系統測量出被測圓上若干點的坐標值,通過電子計算機按所選擇的圓度誤差評定方法計算出被測圓的圓度誤差。

技術概述

RS290C圓柱度儀 RS295C圓柱度儀的簡化型,與RS295C圓柱度儀比,R向導軌精度略低,R向無光柵計數,在功能上少了直徑測量、大錐度測量、端面直線度測量;在操作方式上,Z軸數控,R向手動。價格接近日系低端圓度儀產品,而性能遠遠超越日系低端圓度儀產品,是日系低端圓度儀的理想代替產品。

二、RS290C型圓柱度儀(圓柱度測量儀)技術特點:

●最先進的補償算法,對Z軸精度進行補償

●可評定錐形柱體的輪廓度(小錐體)

●氣浮運動軸系,精度保持長久

●Z軸光柵計數

●關鍵件采用特殊去應力合金材料及特殊的去應力處理工藝,精度保持長久

●業內領先的高精度采集控制系統,控制系統所有電路按軍品標準設計、生產及驗收,能在-70。C ~+70。C的溫度區間內穩定工作

●模塊化設計使用戶維護成本降至最低

三、RS290C型圓柱度儀(圓柱度測量儀)測量能力:

1、評價項目:

與進口圓柱度儀(圓柱度測量儀)同樣的多要素測量方式

各種環形零件的圓度、圓柱度、同軸度、同心度、平行度、垂直度、 跳動、圓柱體母線的直線度、 圓柱體端面的跳動、平整度

圓度評定方式(4種):最小區域法、最小二乘法、最小外接圓法、最大內切圓

圓度濾波檔位:2-500、2-250、2-150、2-50、2-15、3-16、3-17、15-500、15-250、15-250

可按要求定制最大1500rpa的濾波器

2、分析能力:

、缺口/毛刺自動剔除、波形分析、諧波分析

3、測量范圍:

最大回轉直徑:Ф320mm (可擴展至更大,需定制周期)

有效測量高度:200mm (可擴展至更大,需定制周期)

承載:23Kg (可選配43Kg,68Kg,更大需定制周期)

四、RS290C型圓柱度儀(圓柱度測量儀)技術指標 :

主軸回轉精度:(±0.025+5H/10000)μm

立柱精度(補償后):0.12μm/100mm,全長0.25μm

立柱對軸心回轉中心線的平行度(補償后):0.2μm/200mm,全長0.5μm

有效測量高度:200mm

立柱光柵精度:0.5μm

R向傳感器量程:600μm,有效精度0.03μm

R向傳感器最高精度:0.005μm

轉速:5轉/分鐘(1.5-8轉可調)

圓周采樣點:4096點/圈

五、RS290C型圓柱度儀(圓柱度測量儀)驅動方式 :

Z軸數控,R向手動

RS290H型圓柱度儀(圓柱度測量儀)技術描述-高精度型

RS295C圓度儀(圓柱度測量儀)

一、RS295C圓柱度儀(圓柱度測量儀)技術概述:

陜西威爾推出的RS295C圓柱度儀是代替進品圓柱度儀的理想產品,RS295C圓柱度儀在功能上及測量精度上均接近進口圓柱度儀,而價格僅有進品圓柱度儀的1/4。

在功能上,RS295C圓柱度儀采用的是多要素處理,測量結果準確。而且能進行錐形柱體的輪廓度評定。在操作方式上,RS295C圓柱度儀實現了全數控,大大減少人為操作的誤差。

二、RS295C型圓柱度儀(圓柱度測量儀)技術特點:

●最先進的補償算法,對各軸精度均進行補償

●可評定錐形柱體的輪廓度

●氣浮運動軸系,精度保持長久

●國內獨有的雙直線光柵保證高精度圓柱度測量

●關鍵件采用特殊去應力合金材料及特殊的去應力處理工藝,精度保持長久

●業內領先的高精度采集控制系統,控制系統所有電路按軍品標準設計、生產及驗收,能在-70℃~+70℃的溫度區間內穩定工作

●模塊化設計使用戶維護成本降至最低

●加裝粗糙度模塊可進行粗糙度測量

三、RS295C型圓柱度儀(圓柱度測量儀)測量能力:

1、評價項目:

與進口圓柱度儀(圓柱度測量儀)同樣的多要素測量方式

各種環形零件的圓度、圓柱度、錐度、直徑、同軸度、同心度、平行度、垂直度、 跳動、圓柱體母線的直線度、 圓柱體端面的跳動、平整度、直線度

圓度評定方式(4種):最小區域法、最小二乘法、最小外接圓法、最大內切圓

圓度濾波檔位:2-500、2-250、2-150、2-50、2-15、3-16、3-17、15-500、15-250、15-250

濾波形式:高斯(ISO標準)、2RC

可按要求定制最大1500rpa的濾波器

2、分析能力:

波紋度分析、頻譜分析、輪廓度分析、缺口/毛刺自動剔除、波形分析、諧波分析

3、測量范圍:

最大回轉直徑:Ф280mm (可擴展至更大,需定制周期)

有效測量高度:200mm(可擴展至更大,需定制周期)

承載:23Kg(可選配43Kg,68Kg,更大需定制周期)

四、RS295C型圓柱度儀(圓柱度測量儀)技術指標 :

主軸回轉精度:(±0.025+5H/10000)μm

立柱精度(補償后):0.12μm/100mm,全長0.25μm

立柱對軸心回轉中心線的平行度(補償后):0.2μm/200mm,全長0.5μm

有效測量高度:200mm

立柱光柵精度:1μm

R向傳感器量程:600μm,有效精度0.03μm

R向傳感器最高精度:0.001μm

轉速:5轉/分鐘(1.5-8轉可調)

圓周采樣點:4096點/圈

五、RS295C型圓柱度儀(圓柱度測量儀)驅動方式 :

Z軸數控

RS295H型圓柱度儀(圓柱度測量儀)技術描述-高精度型

RS360C系列圓度儀(圓柱度測量儀)

RS360C系列圓柱度儀 (圓柱度測量儀)

RS360系列圓柱度儀(圓柱度測量儀)是RS360系列圓柱度儀(圓柱度測量儀)的簡化型,與RS365系列圓柱度儀(圓柱度測量儀)比,R向導軌精度略低,R向無光柵計數,在功能上,與RS365系列圓柱度儀(圓柱度測量儀)比,少了直徑測量、大錐度測量、端面直線度測量;在操作方式上,Z軸數控,R向手動。價格接近日系低端圓度儀產品,而性能遠遠超越日系低端圓度儀產品,是日系低端圓度儀的理想代替產品。

RS360C型圓柱度儀(圓柱度測量儀)技術描述

一、RS360C型圓柱度儀(圓柱度測量儀)技術特點

●最先進的補償算法,對Z軸精度進行補償

●可評定錐形柱體的輪廓度(小錐體)

●氣浮運動軸系,精度保持長久

●Z軸光柵計數

●關鍵件采用特殊去應力合金材料及特殊的去應力處理工藝,精度保持長久

●業內領先的高精度采集控制系統,控制系統所有電路按軍品標準設計、生產及驗收,能在-70。C ~+70。C的溫度區間內穩定工作

●模塊化設計使用戶維護成本降至最低

●嵌入式PC保證用戶連續工作,性能超越工控機

二、RS360C型圓柱度儀(圓柱度測量儀)測量能力

評價項目

與進口圓柱度儀(圓柱度測量儀)同樣的多要素測量方式

各種環形零件的圓度、圓柱度、同軸度、同心度、平行度、垂直度、 跳動、圓柱體母線的直線度、 圓柱體端面的跳動、平整度

圓度評定方式(4種):最小區域法、最小二乘法、最小外接圓法、最大內切圓

圓度濾波檔位:2-500、2-250、2-150、2-50、2-15、3-16、3-17、15-500、15-250、15-250

濾波形式:高斯(ISO標準)、2RC

可按要求定制最大1500rpa的濾波器

分析能力

波紋度分析、頻譜分析、輪廓度分析、缺口/毛刺自動剔除、波形分析、諧波分析

測量范圍

最大回轉直徑:Ф320mm (可擴展至600mm,需定制周期)

有效測量高度:200mm(可擴展至500,需定制周期)

承載:23Kg(可選配43Kg,68Kg,更大需定制周期)

三、RS360C型圓柱度儀(圓柱度測量儀)技術指標

主軸回轉精度:(±0.025+5H/10000)μm

立柱精度(補償后):0.07μm /100mm,全長0.1μm

立柱對軸心回轉中心線的平行度(補償后):0.2μm 全長

立柱有效精度行程:200mm

立柱光柵精度:1μm

R向傳感器量程:±600μm,有效精度0.03μm

R向傳感器最高精度:0.001μm

轉速:5轉/分鐘(1.5~8轉可調)

圓周采樣點:4096點/圈

四、RS360C型圓柱度儀(圓柱度測量儀)驅動方式

Z軸數控,R向手動

RS360H型圓柱度儀(圓柱度測量儀)技術描述-高精度型

RS390C圓度儀(圓柱度測量儀)

一、RS390C圓柱度儀(圓柱度測量儀)技術概述: RS390C圓柱度儀是RS395C圓柱度儀的簡化型,與RS395C圓柱度儀比,R向導軌精度略低,R向無光柵計數,在功能上少了直徑測量、大錐度測量、端面直線度測量;在操作方式上,Z軸數控,R向手動。價格接近日系低端圓度儀產品,而性能遠遠超越日系低端圓度儀產品,是日系低端圓度儀的理想代替產品。

二、RS390C型圓柱度儀(圓柱度測量儀)技術特點:

●最先進的補償算法,對Z軸精度進行補償

●可評定錐形柱體的輪廓度(小錐體)

●氣浮運動軸系,精度保持長久

●Z軸光柵計數

●關鍵件采用特殊去應力合金材料及特殊的去應力處理工藝,精度保持長久

●業內領先的高精度采集控制系統,控制系統所有電路按軍品標準設計、生產及驗收,能在-70℃~+70℃的溫度區間內穩定工作

●模塊化設計使用戶維護成本降至最低

三、RS390C型圓柱度儀(圓柱度測量儀)測量能力:

評價項目:

與進口圓柱度儀(圓柱度測量儀)同樣的多要素測量方式

各種環形零件的圓度、圓柱度、同軸度、同心度、平行度、垂直度、 跳動、圓柱體母線的直線度、 圓柱體端面的跳動、平整度;

圓度評定方式(4種):最小區域法、最小二乘法、最小外接圓法、最大內切圓;

圓度濾波檔位:2-500、2-250、2-150、2-50、2-15、3-16、3-17、15-500、15-250、15-250;

濾波形式:高斯(ISO標準)、2RC;

可按要求定制最大1500rpa的濾波器;

分析能力:

波紋度分析、頻譜分析、輪廓度分析、缺口/毛刺自動剔除、波形分析、諧波分析;

測量范圍:

最大回轉直徑:Ф280mm (可擴展至更大,需定制周期);

有效測量高度:620mm(可擴展至更大,需定制周期);

承載:23Kg(可選配43Kg、68Kg,更大需定制周期);

四、RS390C型圓柱度儀(圓柱度測量儀)技術指標 :

主軸回轉精度:(±0.025+5H/10000)μm

立柱精度(補償后):0.12μm/100mm,全長0.25μm

立柱對軸心回轉中心線的平行度(補償后):0.2μm/200mm,全長0.5μm

有效測量高度:620mm

立柱光柵精度:1μm

R向傳感器量程:600μm,有效精度0.03μm

R向傳感器最高精度:0.001μm

轉速:5轉/分鐘(1.5-8轉可調)

圓周采樣點:4096點/圈

五、RS390C型圓柱度儀(圓柱度測量儀)驅動方式 :

Z軸數控,R向手動

R S390H型圓柱度儀(圓柱度測量儀)技術描述-高精度型

YYZD系列圓度圓柱度測量儀簡介

是以精密氣浮主軸和高精度立柱導軌為基準,采用計算機測量系統的轉臺式圓柱度儀,主要用于圓環、圓柱等回轉體工件的的圓度、圓柱度、波紋度、同軸度、同心度、垂直度、平行度、直線度等參數的測量,可廣泛應用于汽車零件、軸承、機床、油泵油嘴、航空航天等精密機械制造企業和大專院校、科研院所、計量機構等。儀器主要由高精度氣浮主軸、精密調平調心工作臺、高精度花崗巖立柱、花崗巖臺面、高精度電感測頭、精密旋轉編碼器、驅動控制電箱、高精度測量電箱、空氣過濾干燥系統以及基于windows XP的專用測量分析軟件組成。

YZD系列圓度圓柱度測量儀特點:
·主軸采用超高精度的氣浮軸,使儀器具有旋轉精度高、穩定性好、承載能力強、非接觸、不磨損、長壽命的優點,達到國家一級精度標準。

·工作臺面和立柱采用天然花崗巖材料使儀器機械性能更加穩定可靠、不變形、不漂移、造型美觀。

·兩級內置空氣過濾器、一個保護壓力繼電器和一個油水分離器裝置,使壓縮空氣工作氣壓穩定、干凈、干燥,確保氣浮主軸旋轉穩定性好,精度高。

·主軸電機采用高精度調速電機,使儀器主軸旋轉平穩可靠

·傳感器垂直和水平運動采用直線電機驅動,使儀器操作方便,調整精準。

·采用2048線/周的高精度旋轉編碼器,保證數據采樣分辨率。

·儀器的電感信號測量電路為本公司自主研制的高精度LVDT專用線路,測量精度和穩定性處于國內領先水平。

·基于windowsXP操作系統的專用測量分析管理軟件具有自動采集、自動修正偏心、儀器校準、數字濾波、符合最新ISO標準的測量參數評定、測量結果數據庫存檔、打印輸出等功能。
