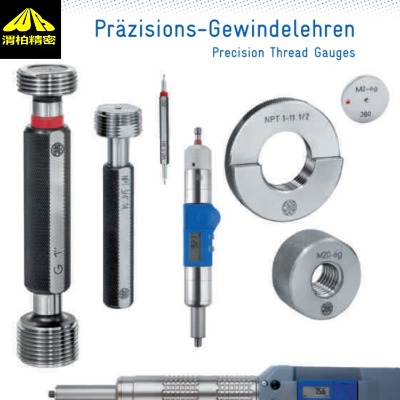

通止規是量具的一種,在實際生產中大批量的產品若采取用計量量具(如游標卡尺,千分表等有刻度的量具)逐個測量很費事.我們知道合格的產品是有一個度量范圍的.在這個范圍內的都合格,所以人們便采取通規和止規來測量。

1、1A和1B級,非常松的公差等級,其適用于內外螺紋的允差配合。

2、2A和2B級,是英制系列機械緊固件規定最通用的螺紋公差等級。

3、3A和3B級,旋合形成最緊的配合,適用于公差緊的緊固件,用于安全性的關鍵設計。

4、對外螺紋來說,1A和2A級有一個配合公差,3A級沒有。1A級公差比2A級公差大50,比3A級大75,對內螺紋來說,2B級公差比2A公差大30。1B級比2B級大50,比3B級大75。

二、公制螺紋,外螺紋有三種螺紋等級:4h、6h和6g,內螺紋有三種螺紋等級:5H、6 H、7H。(日標螺紋精度等級分為I、II、III三級,通常狀況下為II級)在公制螺紋中,H和h的基本偏差為零。G的基本偏差為正值,e、f和g的基本偏差為負值。如圖所示: 公差 G H 內螺紋 偏差 基本中徑 外螺紋 f g h e

1、H是內螺紋常用的公差帶位置,一般不用作表面鍍層,或用極薄的磷化層。G位置基本偏差用于特殊場合,如較厚的鍍層,一般很少用。

2、g常用來鍍6-9um的薄鍍層,如產品圖紙要求是6h的螺栓,其鍍前螺紋采用6g的公差帶。

3、螺紋配合最好組合成 H/g、H/h或G/h,對于螺栓、螺母等精制緊固件螺紋,標準 推薦采用6H/6g的配合。

三、螺紋標記 M10×1–5g 6g M10×1–6H 頂徑公差代號 中徑和頂徑公差代號(相同) 中徑公差代號。

通止規是兩個量具分為通規和止規.舉個例子:M6-7h的螺紋通止規一頭為通規(T)如果能順利旋進被測螺紋孔則為合格,反之不合格需返工(也就是孔小了).然后用止規(Z)如果能順利旋進被測螺紋孔2.5圈或以上則為不合格反之合格.且此時不合格的螺紋孔應報廢,不能進行返工了.其中2.5圈為國家標準,若是出口件最多只能進1.5圈(國際標準).總之通規過止規不過為合格,通規止規都不過或通規止規都過則為不合格。

例如檢驗孔的大小,按孔徑允許偏差的上限做止端,按孔徑允許偏差的下限做通端,檢驗時,若止端能通過,說明孔徑大了,不合格,且不能重加工;若通端不能通過,則說明孔徑小了,也是不合格,但是可以通過重加工使之合格。
