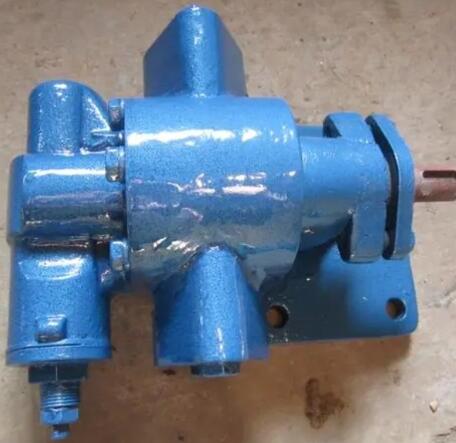

油泵提出了一種具有一個由含鋁材料制成的外殼的油泵和設置在該外殼中的可運動的模制件。汽油泵是供油作用,柴油泵除了供油還控制噴油量、轉速、噴油正時,機油泵也是供油作用。

噴油泵的關鍵零件是柱塞,如果以醫院常見的注射器做比喻,那么可移動的塞子就稱為柱塞,針筒就稱為柱塞套,假設在針筒里面安裝一只彈簧頂著柱塞一端,柱塞另一端接觸凸輪軸,當凸輪軸回轉一周,柱塞就會在柱塞套內上下移動一次,這就是噴油泵柱塞的基本運動方式。

油泵的吸油和加壓噴油是通過柱塞在柱塞套筒中的往復運動來完成的。當柱塞處于較低的位置時,打開柱塞套筒中的兩個油孔,柱塞套筒的內腔與泵體中的油道連接,燃料迅速注入油腔。當凸輪安裝在滾輪主體的車輪上時,柱塞上升。從柱塞向上移動,直到油孔被柱塞的上端堵塞為止。在此期間,由于柱塞的運動,燃料從油箱中擠出,流入油槽。這就是所謂的“前行”。當柱塞堵塞油孔時,油壓過程開始。當柱塞上升時,油腔內的油壓急劇增加。當壓力超過泄油閥的彈簧力和上油壓時,油閥被打開,燃料被注入到注入器的油路中。

柱塞套筒上的進氣孔被柱塞端面完全堵塞的時間稱為理論供油起點。當柱塞繼續向上移動,油供應繼續,壓油過程繼續進行,直到柱塞的螺桿一側將塞套返回到油孔,當油孔打開時,高壓油通過柱塞縱向槽和柱塞套筒孔流油返回泵內油通道。此時,柱塞套油室的油壓迅速降低,排油閥的油壓回落到彈簧和高壓油管的閥座,燃油噴射器立即停止燃油注射。此時,雖然柱塞繼續上升,但石油的供應已經終止。柱塞套筒上回油孔的開孔稱為理論供油的終點。在柱塞向上運動的全過程中,只有中間行程是液壓過程,稱為柱塞的有效行程。

油量調節

為了滿足柴油發動機負荷的要求,油泵的燃料供應必須在大燃料供應（滿負荷）到零燃料供應（停車）的范圍內可調節。通過使噴霧油泵的整個柱塞同時旋轉通過齒條和旋轉套筒來實現供油量的調節。當電黃色油泵工作時,供油開始時間不變,而由于柱塞傾斜側的變化,導致柱塞套回油孔位置的改變,供油結束時間也隨之改變。隨著柱塞旋轉角度的不同,柱塞的有效行程也不同,供油量也隨之變化。

非供油級1的柱塞旋轉角越大,從柱塞頂面到柱塞套筒返回孔的斜距越大,供油量越大。如果活塞旋轉的角度較小,則油的切斷會提前開始,供油量也會變小。當柴油機停止時,必須切斷機油。因此,柱塞上的縱向槽可以直接輸送到與柱塞套相對的回油孔中。此時,在整個柱塞行程中,燃油已通過柱塞套中的縱向槽,回油孔流回油道沒有油壓過程,因此燃油供應等于零。當柱塞旋轉時,通過改變供油終點的時間來調整高壓共軌試驗臺的市場價格。這種方法稱為供油終點調整法。油泵燃料供給應滿足柴油機在各種工況下的需求,即當負荷較大時,燃料供給增加：負荷小時內燃料供給減少。同時,我們必須確保供應給每個油缸的油量相等。根據柴油機的要求,油泵應保證每缸供油開始時間相同,即每缸供油提前角相同,供油持續時間相同,且供油緊急速度開始,停油迅速、迅速。應避免滴油現象。根據燃燒室的形式和混合物形成的方法,“油泵“必須為噴射器提供足夠的壓力燃料,以確保良好的霧化質量。

1、油泵安裝的好壞,對泵的平穩運行和使用壽命有很重要的影響,所以安裝校正工作必須仔細地進行,不得草率行事。

2、油泵吸入管的安裝高度、長度和管徑應滿足計算值,力求簡短,減少不必要的損失(如彎頭等);并保證泵在工作時,不超過其允許汽蝕余量。

3、油泵的吸入和排出管路應該有支架。泵不允許承受管路的負荷。

4、安裝油泵的地點應足夠?qū)挸?以方便檢修工作。

安裝順序

1、將機組放倉壁振打器在埋有地腳螺栓的基礎上,在底座與基礎之間,用成對的楔墊用校正用。

2、電磁振動給料機、松開聯軸大,用水平儀分別放在泵軸和底座上,通過調整楔墊,校正機組水平,適當擰緊地腳螺栓,以防走動。

3、校正泵軸和振動電機軸的同心度,在聯軸大路外圓上,允許偏差0.1毫米;兩聯軸器平面的慣性電機間隙應保證2～4毫米,(小泵取小值)間隙要均勻,允差0.3毫米。

4、在接好管路及確定電動機轉動方向后倉壁振動器,再接上聯軸器,并再校核一遍軸的同心芳。

5、在振動電機機組實際試運行2～3小時后,作檢查,如無不良現象,則認為安裝合格。在試運過程中檢查軸承的溫度和振動情況如下：

6、在安裝過程中,為防止倉壁振打器雜物落入機器內,機組的所有孔眼均應蓋好。

7、電磁振動給料機為防止管線中雜物進入泵內,對新安裝的管線,在泵膠應裝設過濾器,其有效截面應大于吸入管截面的2～3倍。

1、水會腐蝕油泵,所以含水的物質禁止使用油泵抽真空。

2、含有大量溶劑的物質請首先在烘箱中除去大部分的溶劑后,再使用油泵抽真空。

3、按正確的順序使用真空泵,以防止倒吸現象發生。

4、使用完真空烘箱后,務必做好清潔工作,擦干凈真空烘箱的玻璃窗。

5、擦凈表面防銹油。

6、清除調速器內腔、噴油泵內腔的防銹油,加入規定牌號的潤滑油。

7、燃油管路里的防銹油也應在使用前清除,將燃油接入噴油泵管路,不斷地轉動噴油泵凸輪軸,直至出油閥緊座噴出潔凈的燃為止。

8、燃油選用合理。

9、必須使用標號合適的燃油。一般夏天使用0號柴油,冬季使用-10號輕柴油。

10、使用的燃油必須干凈,不得含有任何雜質和水分。

電控狀態

電控狀態：與排量變化相關的控制液壓信號是前泵油流,后泵油流和先導油及負流量,其中前后泵的油流直接控制油泵,先導油經過電比例閥節流后控制油泵,我們可以稱之為先導二次壓力。下面我們以后泵的控制為例來分析排量的變化情況。首先,我們必須明確幾個概念

1.排量控制的源信號是：前泵油流,后泵油流和先導二次油流和負流量,其中前泵油流控制一級活塞,后泵油流控制一級活塞和斜盤活塞(一端控制斜盤活塞的小端,處于常開狀態,一端控制大端處于常閉狀態,一端控制主壓活塞),負流量控制一級活塞,先導二次油流控制二級活塞

2.控制元件是①滑閥：是一個三位三通閥,它由閥芯和滑套組成,兩者之間能相對運動。閥芯的移動由閥芯右端的一級活塞和二級活塞與閥芯左端的彈簧構成平衡�；�套的移動由斜盤活塞控制,隨著斜盤活塞的移動而移動,其移動距離和方向跟斜盤活塞一致。②二級活塞：在電控狀態下,先導二次油流單獨控制二級活塞,負流量不參與直接控制,而是由負壓傳感器采集其壓力參數,提供給電腦,經電腦計算作為控制電比例閥電流的一個參數來控制先導二次油流;在液控狀態下,先導二次油流被液改電控閥截?cái)?不參與對二級活塞的控制,由負流量單獨對二級活塞進行直接控制。二級活塞的工作方向?yàn)橥苿?dòng)滑閥閥芯向左運動,由自帶彈簧回位構成平衡。③一級活塞：由前泵油流,后泵油流及先導一次油流(僅在液控狀態下)進行控制,其工作方向?yàn)橥苿?dòng)滑閥閥芯向左運動,由自帶彈簧回位,構成平衡。

3.執行元件是變量活塞：變量活塞由固定的活塞套和一個兩端截面積大小不一樣的柱塞構成,柱塞與斜盤和滑閥套連接,當兩個端面受壓產生壓差時,柱塞帶動其他兩個一起運動。

下面我們來分析液壓系統中壓力和流量控制在油泵中間的具體的變化關系。指導思想：

1.壓力取決于負載.
2..油泵輸出的壓力與流量成反比。在電控狀態下,當外界的負載增加時,系統壓力增大,當系統壓力增大時,進入后泵的前泵油流和后泵油流的壓力增大,電腦檢測相關信號控制電比例閥出口的先導二次壓力也越大,前者作用在一級活塞上,后者作用在二級活塞上,二者推動活塞克服彈簧力向左運動,活塞向左推動滑閥閥芯克服滑閥閥芯彈簧力向左運動,使滑閥閥芯處于左位,這時候后AY油泵油流即可通過滑閥閥芯左位作用到變量活塞的大端,此處油道由常閉變常開,因活塞兩端的截面積不等,作用在斜盤變量活塞大端的壓力大于變量活塞柱塞小端壓力,柱塞向左移動,同時帶動斜盤和滑閥套位置變動：使斜盤擺角逐漸變小,降低了油泵的排量,同時滑閥滑套向左移動,逐漸截?cái)嘧兞炕钊�大腔與后泵油流之間連通的油道,當油口完全截?cái)嗪?斜盤活塞靜止,此時斜盤不再擺動,油泵完成變量,流量輸出穩定。當外界負載變小時,系統壓力變小,作用在一二級活塞上的三個油流壓力變小,油流壓力與彈簧力之間的平衡被打破,彈簧逐漸回推,推動滑閥閥芯向右運動,使斜盤活塞大腔油道與泄油口連通,開始降低變量活塞大腔壓力,當變量活塞小腔壓力大于大腔壓力后,柱塞向右移動,同時帶動斜盤和滑閥套變動：使斜盤角度逐漸變大,增大了油泵的排量;同時滑閥滑套向右運動,逐步關閉斜盤活塞大腔與泄油口之間的油道,當彈簧力與油流壓力形成新的平衡和活塞大腔與泄油口之間的油道完全截?cái)嗪?柱塞不再移動,此時斜盤不再擺動,油泵完成變量,流量輸出穩定。外界負載變化時油流壓力與彈簧力之間的平衡再次打破,排量也隨之變化,兩者總是隨著負載的變化而變化,處于一個動態的平衡中。

液控狀態

在液控狀態下其工作原理同上,只不過作用在一級活塞上的有先導一次壓力,二級活塞上的動作只由是負流量進行控制。

對機油泵的要求是：

(1)機油泵的供油量應滿足柴油機在各種工況下的需要,即負荷大時供油量增多：負荷小時供油量減少。同時還要保證對各缸的供油量應相等。

(2)根據柴油機的要求,機油泵要保證各缸的供油開始時刻相同,即各缸供油提前角一致,還應保證供油延續時間相同,而且供油應急速開始,停油要迅速利落,避免滴油現象。

(3)根據燃燒室形式和混合氣形成的方法不同,機油泵必須向噴油器提供壓力足夠的燃油,以保證良好的霧化質量。

機油泵按其總體結構可分為單體泵和合成泵(整體泵)。

1、單體泵

單體泵主要由一個柱塞和柱塞套構成,本身不帶凸輪軸,有的甚至不帶滾輪傳動部件。由于這種單體泵便于布置在靠近氣缸蓋的部位,使高壓油管大大縮短,目前應用在缸徑為200mm以上的大功率中、低速柴油機上。

2、合成泵

合成泵是在同一泵體內安裝與氣缸數相同的柱塞偶件,每缸一組噴油元件,由泵體內凸輪軸的各對應凸輪驅動。

現將整體機油泵中,取出一個泵組加以說明。

它的主要零件有：凸輪軸,滾輪體,柱塞和柱塞套,柱塞彈簧,轉動套與齒圈,出油閥與閥座以及壓緊管接等。柱塞套與柱塞是機油泵中一對主要精密偶件,它們經過仔細的加工,互相研配,其直徑間隙只有0.001-0.003mm,這對零件只能成對更換,不得單獨調換。

柱塞套上有兩個孔,使柱塞套內腔與油道相通,右邊油孔處有縱向槽,其中伸入螺釘,使柱塞套固定在泵體內不得轉動。

柱塞的上部有一環形槽,它以縱向槽與柱塞上端面相通。螺旋斜邊從縱向槽開始,用以調節供油量。柱塞下部有兩個凸肩和凸緣。柱塞凸肩插在轉動套的切口內。轉動套則自由地安裝在柱塞套上。開口的齒圈又用螺釘緊固在轉動套上,并與由齒桿相嚙合。

齒桿裝在泵體的縱向孔內,并與調速器操縱桿相連。齒桿在操縱桿和調速器的作用下作軸向移動時,各油泵上的轉動套和柱塞也隨之轉動一定的角度。 在柱塞凸緣上裝有柱塞彈簧的下承盤。彈簧上承盤支承在泵體上。彈簧的功用是使柱塞下行。凸輪軸上的凸輪通過滾輪體作用在柱塞上,使其向上運動。

滾輪體是凸輪與柱塞間的傳動體,它本身承受側推力而使柱塞只受到軸向力。滾輪體下部軸上裝有滾輪,它裝在滾針軸承上,滾輪體上端擰入調整螺釘和保險螺帽。

特點

1、體小量輕,使用方便,工作壓力高。

2、單級泵站：結構簡單,可獲得較大的工作壓力。

3、雙級泵站：低壓時,高,低壓泵同時供油,可獲得較大的輸出流量。高壓時,低壓泵經卸荷溢流閥自動空載回油。減少功率消耗。

4、保壓功能：在外油路無泄漏的情況下,停泵保壓5分鐘,額定壓力下降不超過5Mpa.

工作原理

油箱與大氣相通,有密封容積,密封容積能交替變化,有配油裝置.修復時,你要注意產生磨損的原因,特別是要檢查一下軸\軸承.修復后要注意防止齒輪端面的泄漏

1、發電機組在安裝輸油泵之前,要檢查型號、規格是否正確,并清除防銹油,選用墊片厚度應適宜,為了避免活塞被頂死或者運行不到位,應防止墊片過薄或過厚,擰緊螺栓時擰緊力矩要均勻,防止損壞油泵。

2、輸油泵上的手油泵活塞和手油泵體間有橡膠密封裝置的,不要隨意拆動,發現橡膠圈損壞要及時更換。

3、輸油泵接頭內粗濾網芯子極易因棉絮等臟物而堵塞,要經常檢查清洗,濾網損壞必須及時修補或更換。

4、確保發電機組輸油泵各處密封墊片完整無損,塑制摯圈拆裝次數不宜過多,并應定期更換。

5、保證柱塞式輸油泵“四簧”彈性正常。“四簧”為活塞彈簧、挺桿(滾輪)彈簧、進油閥彈簧、出油閥彈簧,彈簧彈性減弱或折斷要及時更換或加墊調整,以免造成發電機組損壞。

6、發電機組手油泵用后必須壓回,同時將按鈕旋緊,防止手油泵和膠圈或者球閥與閥座因壓不緊而導致進氣或漏油。

7、當發電機組長時間處于停機狀態時,防止輸油泵各配合表面,尤其是活塞與泵體、挺桿與挺桿套間因油液中含水而銹蝕,必須采取防銹措施,即當發電機組停機時,更換噴油泵油底殼內帶有水分、柴油及其它雜質的潤滑油。

8、加注的發電機組機油要經過沉淀過濾,保證清潔,防止因雜質過多而加劇輸油泵進油閥、出油閥、閥座的磨損,有時油閥甚至?xí)�被雜質墊起而失效。

2、流量：Q＝6.25-500m3/h；揚程：H=35-603m
