它可以分別顯示錨桿長度范圍內和錨桿同范圍外的頂板巖層的離層情況。為煤礦工程技術人員和檢測人員提供確定錨桿的長度、抗拉強度,了解所使用的錨桿的和理性、經濟性而需要的科學依據,從而有效的防止頂板坍落事故的發生,確保煤礦安全生產。

通過對各類錨網巷道的全面的頂板離層觀測,普遍認識到頂板離層觀測對錨網巷道的支護、改革起到一定的指導和警示作用。根據頂板離層儀觀測到的數據分析,得出不同的地質條件、巖性變化等情況,總結出了錨網巷道錨網范圍內離層量,及時采取其它有效的支護措施,防止頂板塌落事故的發生,確保安全生產。

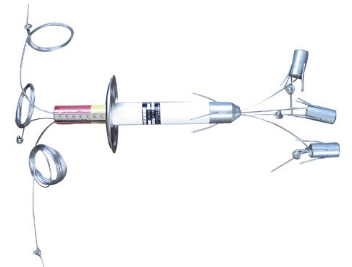

頂板離層儀種類大概有兩種,一種是LBY型號是T型的,還一種是ZKBY型托盤型的,檢測點數一般有1點、2點、3點、4點、6點、8點等,其中2點、3點是最常用的。該產品結構簡單、使用方便、讀數直觀、價格低廉、是煤礦必備的礦壓觀測產品之一。頂板離層儀成本低,使用安裝簡單;

安設位置:沿煤頂板掘進每隔10m安設一臺頂板離層儀,臨近采空區掘進每隔5m安設一臺頂板離層儀,位置誤差不超過1m;頂板離層儀安裝在巷道正中位置,誤差不超0.3m;對于斷層及圍巖破碎帶、應力集中地段、巷道交叉點等巷道必須補打頂板離層儀。

用錨桿鉆機打眼,鉆頭采用規格為Φ27mm或Φ28mm的合金鋼鉆頭和中空六棱釬子。打眼前先敲幫問頂,仔細檢查頂部巖石情況,找掉活矸、危巖,確認安全后方可開始工作。眼的位置要準確,垂直巷道頂板,保證頂板離層儀測繩自然下垂,根據該地點附近錨索的錨入深度施工一個鉆孔,鉆孔深度比該地點錨索錨入深度深1m。

用錨索將深部基點錨固器推入孔中直至設計位置(與錨索長度相同),抽出錨索后,手拉一下鋼絲繩,確認錨固器已錨固牢固,然后再將淺基點錨固器推入孔中設計位置(與錨桿長度相同),抽出錨索索繩后,手拉一下鋼絲繩,確認錨固器已錨固牢固。最后將離層儀白色PVC套管推入孔中,確認固定在PVC套管下端的緊貼頂板。

對準刻度:將兩測點指示刻度尺與紅色套管一端對齊,將繩卡死,并截去多余鋼絲繩。

測量點數(個):2/3

最大量程(㎜): 200 讀數精度: 1㎜

安裝錨孔直徑 :28-42(㎜)

測量方式

反光彩色顯示
