本安 裝使用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安 裝、使用維護的原理和方法等內容 .

1.4 引用標準

斷路器符合《GB/T11022 高壓開關及其控制設備標準的共用技術條件》、《GB1984-89 交流斷路器》《GB1985-89 交流高壓隔離開關和接地開關》和DL404、IEC56等標準的有關要求 .

1.5 使用環境條件

1、海拔高度不超過2000米;

2、周圍空氣溫度：-45℃~+65℃;日溫差：日變化25℃;

3、風速不大于35m/s;

4、無易燃、baozha危險、化學腐蝕及劇烈震動的場所 .

2、結構特點

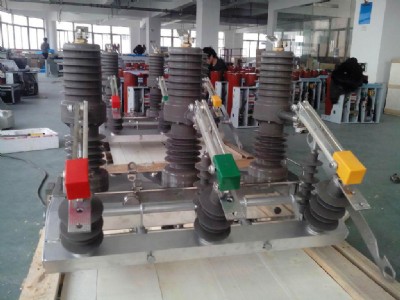

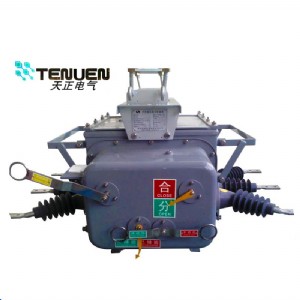

2.1 該斷路器由三相支住、機構箱組成、結構簡單明了、三相支柱及電流互感器采用戶外環氧樹固體或硅橡膠絕緣、具有耐高低溫、耐紫外線、耐老化等優點;采用小型化彈簧操動機構、分合閘能耗低、機構傳動輸出采用主軸滑動方式、無扭力損耗、分合傳動件少、可靠性高;電流互感器安 裝于動端出線、二次采用插拔結構、維護更換方便 .

2.2 裝有真空來弧室的高壓真空斷路器開斷性能穩定可靠、具有無燃燒和baozha危險、安 全、免維護、體積小、重量輕（＜100kg）和使用壽命長等特點 .

2.3 斷路器采用全封閉結構、密封性能好、有防潮、防凝露性能、適應于高溫潮濕地區使用 .

2.4 斷路器的合、分閘可手動或電動操作及遠方操作 . 可與控制器配套實現配電自動化、也可與重合控制器配合組成重合器 .

2.5 操作機構新穎、簡單、動作可靠、體積小、機械壽命可達1萬次 .

2.6 斷路器的安 裝方式可采用單桿或雙桿座裝方式 .

3、安 裝、使用及維護

3.1 開箱后應檢查柱上斷路器絕緣罩有無損壞、產品銘牌、合格證是否與實物相符 .

3.2 柱上斷路器投入運行前、應仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符 . 并用機構所具有的合分閘方式進行試操作、以檢查各項指標是否正確 .

3.3 斷路器可以分單桿架設、也可雙桿架設（如圖二、三、四、五所示） .

3.4 本柱上斷路器因其特殊的設計結構確保用戶在使用中長期免維護 .

3.5 用戶不得隨意更換使用與原型號規格不一致的電器元件 .

3.6 操作人員應初步了解機構的性能及安 裝調整、維護知識、對運行中問題應予以記錄、必要時可通知制造廠家 .

4、運輸、驗收及貯存

4.1 運輸

運輸時必須整臺裝入封閉的包裝箱內加以固定 . 運輸過程中不得翻轉、傾斜、需采取防震措施 .

4.2 驗收

用戶收到柱上斷路器后應進行如下工作：

1、檢查包裝是否損壞

2、對照產品裝箱單檢查文件是否齊全、附件及備件是否齊全 .

3、檢查柱上斷路器銘牌的技術參數、產品合格證是否符合訂貨要求 .

4.3 貯存

本柱上斷路器應存放在干燥、通風、防潮、防震及防有害氣體侵襲的室內、長期存放應定期檢查環境是否符合要求 . 裝箱、開箱和保管應在干燥的室內、對產品及各部件要進行核對是否完整和相符 .

5、訂貨須知

5.1 訂貨時應說明產品的型號（例如斷路器的額定開斷容量、斷路器是否帶隔離開關、斷路器是否帶電流互感器及其數量、輔助電源方式等）、名稱、數及所需電流互感器的變比等 .

5.2 用戶須提出安 裝方式、選擇相應緊固附件 .

5.3 用戶須根據使用要求選擇相應的功能配置
