目 錄

1、簡介  pageref _toc308787292 \h 2

1.1、產品簡介  pageref _toc308787293 \h 2

1.2、產品規格  pageref _toc308787294 \h 3

1.3、產品信息  pageref _toc308787295 \h 4

2、接口說明  pageref _toc308787296 \h 4

2.1、面板  pageref _toc308787297 \h 4

2.2、電源接口  pageref _toc308787298 \h 5

2.3、以太網接口  pageref _toc308787299 \h 5

2.4、音箱接口  pageref _toc308787300 \h 6

2.5、線路輸入  pageref _toc308787301 \h 6

2.6、線路輸出  pageref _toc308787302 \h 7

2.7、擴展接口  pageref _toc308787303 \h 7

3、工作前的配置  pageref _toc308787304 \h 7

1、簡介1.1、產品簡介 感謝你使用我司的sip對講終端sip-7011,作為sip對講的終端,主要用于銀行、部門機構、調度室、化工廠、鋼鐵廠、礦井、風電等場所。

sip-7011具有10/100m以太網接口,支持最 高 48khz采樣,192kbps的音頻流播放。接入12v/1a的直流電源。具有1路mic輸入,1路線路輸入,1路立體音線路輸入,這3組信號經過信號混合后輸出到本地音頻功放,驅動揚聲器。提供1路立體聲音頻線路輸出,可接外置的大功率音頻功放。sip-7011網絡音頻播放終端使用專用的網絡音頻流格式,有0~100級音量范圍調整。亦可加入一 個臨時分組,滿足臨時的組播需求。內置mic,可與服務器進行語音通話。

sip-7011支持dhcp協議,可自動分配ip地址,也可以通過專用的配置程序namanager進行配置。

1.2、產品規格

輸入電源：

12v/1a的直流電源

網絡接口：

10/100m base網絡,rj45接口,1.5kv電氣隔離,收發數據指示

mic輸入：

典型幅值50mvpp,信噪比68db；

linein輸入：

典型幅值2200mvpp,信噪比86db；

線路輸入：

典型幅值1500mvpp,內阻10kω

線路輸出：

典型幅值1500mvpp,thd < 0.3％,內阻500ω,信噪比83db；

網絡特性：

支持icmp,arp,tcp,udp,http,dns,dhcp,igmp網絡協議；

使用環境：

操作環境：0℃～55℃,5～95％濕度

存儲環境：-20℃～85℃,5～95％濕度

  2、接口說明前面板：

mic:內置麥 克風輸入；

st：網絡傳輸狀態燈；

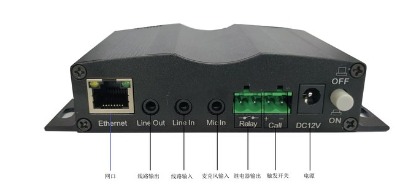

后面板：

ethernet：10/100m base 以太網接口；

line out輸出：內部音源輸出；

line in輸入：外置音源輸入；

mic in輸入：外置麥 克風輸入；

relay：繼電器功能

call與gnd：一 路呼叫端子call輸入；

dcin：接12v/1a~24v/2a的直流電源；

on/off：開關按鈕。2.2、以太網接口 sip-7011提供標準的10/100m以太網接口,以rj45接頭與以太網連接,rj45接頭引腳含義如下。

rj45引腳說明：引腳號說明1tx+ 以太網發送正信號2tx- 以太網發送負信號3rx+ 以太網接收正信號6rx- 以太網接收負信號 網絡指示燈說明：符號功能說明yled數據收發指示燈當轉換器發送或接收數據時,指示燈亮gled網絡連接指示燈當轉換器網絡連接好時,指示燈亮 2.3、線路輸出 sip-7011提供一 路線路輸出,當內置功放不能滿足要求時,可外擴更大的功率放大器,將sip-7011的線路輸出接到外置功率放大器的信號輸入即可。

2.4、接口 sip-7011提供了多種接口, 接口類型功能call與gnd一 路呼叫端子call輸入；relay繼電器控制； 3、工作前的配置 sip-7011做為一 個網絡音頻終端,當安 裝完畢,接上電源后,應該對其進行網絡參數和系統參數的配置。

網絡設置包括ip地址,子網掩碼,網關地址、sip服務器、sip用戶名與密碼的配置。這些設置與設備所處的網絡有關,請咨詢網絡管理員。

系統參數包括設備名,設置密碼,分組等信息。設備名是網絡音頻終端在網絡上的名字,通常應分配一 個有意義的代號,各終端的名字不應該重復,以利于搜索和管理。密碼是設置終端參數的口令,出廠設置密碼為空,當設置了密碼后,之后所有通過網絡的參數操作都需要密碼認證。分組信息包括了網絡音頻終端隸屬那個組。我們可以將網絡上的終端分成多個組,之后在播放音頻節目的時候,可針對某個組進行播放,終端不會播放不屬于自己組的音頻。設備可設置的組號從1～255,供255個分組。根據需要,配置服務器ip地址與服務器端口,sip-7011會定時的向服務器報告自身運行狀態,服務器可利用此特性監視sip-7011的工作狀態。

當sip-7011對講應用時,還需要設置振鈴次數和客服ip地址。當遠端呼叫網絡音頻終端時,終端每秒會產生1個振鈴,當振鈴次數超過預設值時,自動應答遠端,與遠端進行通話。網絡終端亦可主動呼叫遠端。遠端應該在客服ip地址欄內,默認是呼叫第 一 個客服ip。當網絡終端的呼叫鍵按下后,呼叫遠端,遠端應答后進入對講狀態。

為了方便用戶對sip-7011的配置,我們提供一 個通過網絡配置sip-7011參數的軟件namanager,軟件運行于windows系統下,操作方便。用戶可以使用此軟件搜索本地局域網上的網絡音頻終端,并進行配置。

以上功能/特性/規格僅提供客戶參考, 在未來可能有所變動, 我司無事先通知義務, 所有功能/特性/規格均須以實際出貨商品為準 。
