氮化釩
標(biāo)準(zhǔn)號 StandardNo：GB/T 20567-2006
中文標(biāo)準(zhǔn)名稱StandardTitle in Chinese：釩氮合金
英文標(biāo)準(zhǔn)名稱：Vanadium-nitrogen
發(fā)布日期IssuanceDate ：2006-11-01
實施日期ExecuteDate： 2007-02-01
首次發(fā)布日期FirstIssuance Date ：2006-11-01
標(biāo)準(zhǔn)狀態(tài)StandardState ：現(xiàn)行
復(fù)審確認(rèn)日期ReviewAffirmance Date ：
計劃編號Plan No：20031401-T-605
代替國標(biāo)號ReplacedStandard ：
被代替國標(biāo)號ReplacedStandard:
廢止時間RevocatoryDate :
采用國際標(biāo)準(zhǔn)號AdoptedInternational Standard No：
采標(biāo)名稱AdoptedInternational Standard Name：
采用程度ApplicationDegree ：
采用國際標(biāo)準(zhǔn)AdoptedInternational Standard ：
國際標(biāo)準(zhǔn)分類號(ICS) ：77.100
中國標(biāo)準(zhǔn)分類號(CCS) ：H42
標(biāo)準(zhǔn)類別StandardSort：產(chǎn)品
標(biāo)準(zhǔn)頁碼Number ofPages:
標(biāo)準(zhǔn)價格(元)Price(￥) :
主管部門Governor ：中國鋼鐵工業(yè)協(xié)會
歸口單位TechnicalCommittees ：全國鋼標(biāo)準(zhǔn)化技術(shù)委員會
起草單位DraftingCommittee：攀枝花鋼鐵（集團(tuán)）公司、攀枝花新鋼釩股份有限公司、冶金工業(yè)信息標(biāo)準(zhǔn)研究院
基本范圍
本標(biāo)準(zhǔn)規(guī)定了釩氮合金的技術(shù)要求、試驗方法、檢驗規(guī)則以及包裝、標(biāo)志、儲存和質(zhì)量證明書。
本標(biāo)準(zhǔn)適用于煉鋼、鑄造等使用的釩氮合金。
引用標(biāo)準(zhǔn)
下列文件中的條款通過在本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件,其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本標(biāo)準(zhǔn),然而,鼓勵根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可適用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本標(biāo)準(zhǔn)。
GB/T 3650 鐵合金驗收、包裝、儲運(yùn)、標(biāo)志和質(zhì)量證明書的一般規(guī)定
GB/T 4010 鐵合金化學(xué)分析用試樣的采取和制備 （GB/T 4010-1994,neq ISO 4552:1987）
GB/T 13247 鐵合金產(chǎn)品粒度的取樣和檢測方法 （GB/T 13247-1991,neq ISO 4551:1987）
氮化釩有兩種晶體結(jié)構(gòu)：一是V3N,六方晶體結(jié)構(gòu),硬度極高,顯微硬度約為1900HV,熔點(diǎn)不可測；二是VN,密度6.13.相對分子質(zhì)量64.95.面心立方晶體結(jié)構(gòu),顯微硬度約為1520HV,熔點(diǎn)為2360度。它們都具有很高的耐磨性。
以建筑業(yè)為例,使用釩氮合金化技術(shù)生產(chǎn)的新三級鋼筋,因其強(qiáng)度提高,不僅增強(qiáng)了建筑物的安全性、抗震性,而且還可以比使用二級鋼筋節(jié)省10%～15%的鋼材。僅此一項,我國每年就可少用鋼筋約750萬噸,相應(yīng)少開采鐵精礦約1240萬噸,節(jié)約煤炭660萬噸,節(jié)約相關(guān)輔助原料330萬噸,同時大量減少了二氧化碳和二氧化硫等廢氣的排放,收到資源節(jié)約和環(huán)境保護(hù)的雙重效益。

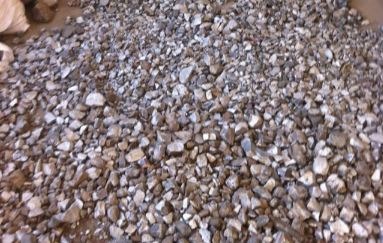

合金生產(chǎn)
釩氮合金是由五氧化二釩、碳粉、活性劑等原材料制成的坯件,在常壓、氮?dú)夥毡Ｗo(hù)下,經(jīng)1500～1800℃高溫狀態(tài)下,反應(yīng)生成釩氮合金。其關(guān)鍵工藝設(shè)備為連續(xù)式氣氛推板高溫爐,采用硅鉬棒等電熱元件獲取熱源。
釩氮合金
釩氮合金可用于結(jié)構(gòu)鋼,工具鋼,管道鋼,鋼筋及鑄鐵中。釩氮合金應(yīng)用于高強(qiáng)度低合金鋼中可同時進(jìn)行有效的釩、氮微合金化,促進(jìn)鋼中碳、釩、氮化合物的析出,更有效的發(fā)揮沉降強(qiáng)化和細(xì)化晶粒作用。
折疊合金特點(diǎn)
比釩鐵具有更有效的強(qiáng)化和細(xì)化晶粒作用
節(jié)約釩添加量,相同強(qiáng)度條件下釩氮合金與釩鐵相比可節(jié)約20-40%釩
釩、氮收得率穩(wěn)定,減少鋼的性能波動。
使用方便,損耗少。采用高強(qiáng)度防潮包裝,可直接入爐。
美國公司
釩氮合金研發(fā)難度大,屬冶金行業(yè)的頂級尖端技術(shù)。目前全世界只有美國VAMETCO公司和攀鋼能夠生產(chǎn)。攀鋼通過科研攻關(guān),首創(chuàng)比國外更先進(jìn)的“非真空連續(xù)生產(chǎn)”技術(shù),填補(bǔ)了中國釩氮合金生產(chǎn)領(lǐng)域的空白。
1998年,美國釩公司第一次來中國推銷釩氮合金,在攀鋼考察時強(qiáng)調(diào)指出“二十多年來,德國、俄羅斯、日本對釩氮合金都研究過,都聲稱自己研制出釩氮合金生產(chǎn)技術(shù),但20多年過去了他們都沒能大批量生產(chǎn)。釩氮合金生產(chǎn)里面學(xué)問大得很,只有我們才真正能商業(yè)化生產(chǎn)。”同時,對攀鋼提出的技術(shù)合作意愿堅決拒絕并挑戰(zhàn)“你們開發(fā)出來我買你們的”。經(jīng)過多年攻關(guān),1996年9月,攀鋼開始立項《用V2O3制取碳化釩和氮化釩的研究》并通過了“九五”國家科技攻關(guān)立項審查,此后,歷經(jīng)數(shù)年艱苦卓絕探索,最終取得釩氮合金產(chǎn)業(yè)化技術(shù)成功。攀鋼該項技術(shù)的成功不僅突破了美國全球獨(dú)家壟斷,同時工藝技術(shù)更為先進(jìn),達(dá)到國際領(lǐng)先水平,形成自主知識產(chǎn)權(quán)的專利技術(shù)。攀鋼的釩氮合金產(chǎn)業(yè)化技術(shù)全面超過美國Vametco公司同類技術(shù),主要表現(xiàn)在：一是攀鋼能夠在非真空而不是Vametco公司必需的高真空環(huán)境下生產(chǎn),設(shè)備簡單、要求更低、穩(wěn)定性強(qiáng)、設(shè)備投入少；二是攀鋼工藝能夠連續(xù)性生產(chǎn),降低了能耗和顯著提高勞動生產(chǎn)率；三是攀鋼工藝中,碳化及氮化反應(yīng)同步進(jìn)行,工藝流程簡單,運(yùn)行周期短。
從2002年到2004年,攀鋼在3年的時間內(nèi)迅速達(dá)到年產(chǎn)釩氮合金2000噸的生產(chǎn)能力。2002年6月,攀鋼建設(shè)成功300t/a工業(yè)試驗推板窯建成并投入運(yùn)行；2003年,由于300t/a工業(yè)試驗推板窯關(guān)鍵技術(shù)的突破,攀鋼決定正式實現(xiàn)產(chǎn)業(yè)化生產(chǎn),產(chǎn)業(yè)化項目得到國家支持,被列為國家高新技術(shù)產(chǎn)業(yè)化項目；2003年8月,攀鋼第二、第三條300t/a產(chǎn)業(yè)化設(shè)備又相繼建成投產(chǎn),使生產(chǎn)能力擴(kuò)大到1000t/a；2004年6月和7月,攀鋼新建的3條300t/a的產(chǎn)業(yè)化設(shè)備分別相繼投產(chǎn),使攀鋼的釩氮合金總生產(chǎn)能力達(dá)到2000t/a的規(guī)模。
燒結(jié)設(shè)備
熱工參數(shù)：
2.1.1、 額定溫度：1550℃
2.1.2、 長期使用溫度：1550℃
2.2、工作參數(shù)：
2.2.1、 爐體尺寸：21000x850x200mm(L×W×H)
2.2.2、 有效高度：150mm
2.2.3、 推板尺寸：340x340x30mm(L×W×H,雙板)
2.2.4、 設(shè)計產(chǎn)量：1.5噸/天
2.3、 推進(jìn)系統(tǒng)
2.3.1、 全自動循環(huán)液壓推進(jìn)器,自動運(yùn)行,雙板推進(jìn)
2.3.2、 循環(huán)線：單板輥道結(jié)構(gòu)
2.3.3、 速度范圍：400～800mm/h
2.3.4、 典型速度：635mm/h
2.3.5、 調(diào)速方式：力士樂精密調(diào)速閥
2.3.6、 額定推力：8000kgf
湘公網(wǎng)安備 43052302000106號
