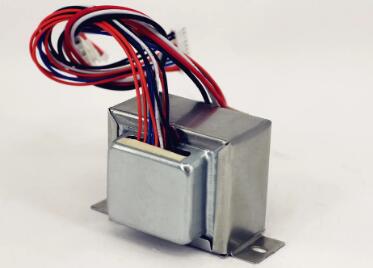

1、極間耦合變壓器 級間耦合變壓器用在兩級音頻放大電路之間,作為耦合元件,將前級放大電路的輸出信號傳送至后一級,并作適當?shù)淖杩棺儞Q。

2、輸入變壓器 在早期的半導體收音機中,音頻推動級和功率放大級之間使用的變壓器為輸入變壓器,起信號耦合、傳輸作用,也稱為推動變壓器。

輸入變壓器有單端輸入式和推挽輸入式。若推動電路為單端電路,則輸入變壓器也為單端輸入式變壓器;若推動電路為推挽電路,則輸入變壓器也為推挽輸入式變壓器。

3、輸出變壓器 輸出變壓器接功率放大器的輸出電路與揚聲器之間,主要起信號傳輸和阻抗匹配的作用。

輸出變壓器也分為單端輸出變壓器和推挽輸出變壓器兩種。

第一種計算方法

1、變壓器矽鋼片截面:3.2CM*3.4CM*0.9=9.792CM^2

2、根據矽鋼片截面計算變壓器功率:P=S/K^2=(9.79/1.25)^2=61.34瓦(取60瓦)

3、根據截面計算線圈每伏幾匝:W=4.5*10^5/BmS=4.5*10^5/(10000*9.79)=4.6匝/伏

4、初級線圈匝數:220*4.6=1012匝

5、初級線圈電流:60W/220V=0.273A

6、初級線圈線徑:d=0.715根號0.273=0.37(MM)

7、次級線圈匝數:2*(51*4.6*1.03)=2*242(匝)

(1.03是降壓系素,雙級51V=2*242匝)

8、次級線圈電流:60W/(2*51V)=0.59A

9、次級線徑:d=0.715根號0.59=0.55(MM)

第二種計算方法

E形鐵芯以中間舌為計算舌寬的。計算公式:輸出功率:P2=UI

考慮到變壓器的損耗,初級功率:P1=P2/η(其中η=0.7~0.9,一般功率大的取大值)

每伏匝數計算公式:N(每伏匝數)=4.5×10(的5次方)/B×S(B=硅鋼片導磁率,一般在8000~12000高斯,好的硅鋼片選大值,反之取小值。S=鐵芯舌的面積,單位是平方CM)如硅鋼片質量一般可選取10000高斯,那么可簡化為:

N=45/S

計算次級繞組圈數時,考慮變壓器漏感和導線銅損,須增加5% 繞組余量。初級不用加余量。

由電流求線徑:I=P/U (I=A,P=W,U=V)

以線徑每平方MM≈2.5~2.6A選取。

第三種計算方法

首先要說明的是變壓器的截面積是線圈所套住位置的截面積.如果你的鐵心面積(線圈所套住位置)為32*34=1088mm2=10.88cm2

小型變壓器的簡易計算:

1、求每伏匝數

每伏匝數=55/鐵心截面

例如,你的鐵心截面=3.5╳1.6=5.6平方厘米

故,每伏匝數=55/5.6=9.8匝

2、求線圈匝數

初級線圈 n1=220╳9.8=2156匝

次級線圈 n2=8╳9.8╳1.05=82.32 可取為82匝

次級線圈匝數計算中的1.05是考慮有負荷時的壓降

3、求導線直徑

你未說明你要求輸出多少伏的電流是多少安?這里我假定為8V.電流為2安。

變壓器的輸出容量=8╳2=16伏安

變壓器的輸入容量=變壓器的輸出容量/0.8=20伏安

初級線圈電流I1=20/220=0.09安

導線直徑 d=0.8√I

初級線圈導線直徑 d1=0.8√I1=0.8√0.09=0.24毫米

次級線圈導線直徑 d2=0.8√I2=0.8√2=1.13毫米

要注意層間電壓絕緣,引出端絕緣問題

A、DCR過高 因硅鋼片變壓器幾乎線徑很細 , 圈數很多 , 漆包線的選擇成為最重要的部分 。而大部分美國客戶喜歡用AWG線來設計及訂立DCR規格及結構 。因某些原因 我們不得不用mm線近似值去代替 , 臺灣漆包線裸徑值大一點點 , coating漆膜 也較厚一點點 , 所以幾千圈下來往往DCR會超高 , 且線包發胖 。另一點是線包發胖的問題 , 整齊密繞與雜亂疏繞 , 用線長度不同其DCR也會不同 , 整齊密繞會低一點。

B、兩組DCR值差異的問題 有些規格要求并繞(或分開UI CORE雙胞胎)二者間DCR相差多少以內或是SPEC 要求雙胞胎次級輸出空載時 , 二者電壓不可超過0.1V , 在此情形下 , 應該用同 一臺繞線機同一軸線繞出來的兩個產品組裝，才能得到好的成功率。

激磁電流問題

一般電源變壓器 , 激磁電流規格不會很嚴 , 所指的是二次側不加負載時的一次電流 。如果激磁電流超出可能原因為:

a、圈數太少, 或線徑太大

b、硅鋼片沒組裝好

c、硅鋼片材質不夠好

d、硅鋼片太厚

e、儀表誤差

f、輸入條件是否正確 如果激磁電流超出很多則應檢查線圈是否短路 .

損失太高

我們在測試板上瓦特表讀數超出規格(是銅損和鐵損)因繞線已完成 , 習慣上從鐵損去改善:

a、硅鋼片未裝好(毛邊不統一 , 未裝緊)

b、提高鐵芯材質

c、選擇薄的硅鋼片.

電壓調整率太大

ΔU%=(U20-U2)/U20 U20 : 空載輸出電壓 U2 : 負載輸出電壓 牽涉到設計時的銅損﹑鐵損﹑圈數。

溫升

可用電阻法去計算 (234.5+T1)/R1 = (234.5+T2)/R2 6。HI-POT及IR (絕緣電阻) HI-POT測試是變壓器必須100%全測的要求 , 許多客戶還要求每批出貨要附HI-POT全測的聲明書。

造成HI-POT不良的原因:

a、兩繞組之間引出線接觸或太近

b、PIN間錫橋短路

c、絕緣膠布未完全覆蓋或?qū)訑?shù)太少

d、繞組與CORE間距離不足

e、組裝時CORE擦破BOBBIN或CASE 當SPEC 上截斷電流3mA是不要用2mA或1mA去測試HI-POT , 2mA比3mA更嚴格。

含浸

原則上硅鋼片的變壓器不用抽真空含浸 。過大的真空壓力會使凡立水滲透到CORE之間 , 造成間隙 , 降低功率。

這里我們主要針對繞線架的材質來講,低頻變壓器的線架一般使用 的原料是塑料,但塑料也分很多種 : 常用的有Nylon,PBT,PET等 .

a、Nylon 尼龍了的韌性強,但易變形,在生產過程中可任加玻璃纖維 (Glass Filled)以增加其強度 . 如: Dupot Zytel FR-50,FR-15,70G33L,南亞 6210G6,6410G5。

b、PET 環保效果較好,材質相對較脆,等級高 . 如: Dupot Rynite FR-530L 新光 T102G30 南亞 4410G。

c、PBT 介于上兩種材質之間 . 如: 長春PBT-4115,PBT-4130 (含玻璃纖維30%) 新光 T102G30 注: UL新規定PBT含玻纖不可超過20%。

繞線架對電器特性的影響:

a、耐壓: 厚度,材質,PIN距及與CORE間的距離

b、電阻: 中徑大小,幅寬大小

CORE

a、型號 一般分公制及英制,公制一般是以mm為單位,而英制則是以inch為單位 . 如公制的EI-48 T=0.5 是指CORE的寬度為48mm,厚度為0.5mm,但是英制的表示則為 EI.675 26GA。

b、規格 1. 取向型美國 M-4,M-5,M-6 英國 28M4,30M5,30M6 日本 27Z130(Z9),30Z140(Z10),35Z155(Z11) 中國 Q09(0.27),Q09(0.3),Q10(0.35) 無取向型 美國 M-15,M-19,M-22,M-36 英國 G250,G265,G315,G335 日本 H9,H10,H12,H14 中國 W09,W10,W12,W14 2. 除以上兩種規格的區分外,還有A品(燉燒)和N品(不燉燒) 的區分,也有稱黑片和白片的。

c、厚度取向型 0.23,0.27,0.30,0.35 無取向型 0.35(0.36 29GA),0.5(0.47 26GA) 硅鋼片又稱為電工鋼板是電力和電子工業中用途最廣﹑用量最大的一種軟磁材料. 它具有高的磁感應值(BS=2T左右),低的鐵損,不含貴重元素,價格低,性能檔次多。

WIRE

一般選D.D.(UEW)漆包線Class B 和 S.S.(PEW)漆包線 Class B,Class F。
