有貼片式和引線式兩種,體積小,可用于表面安裝,節約 PCB 空間和安裝時間。

樹脂密封封裝濾波器

這種濾波器根據安裝方式不同分為兩種:焊接式和螺紋安裝式,電路結構有 C 型、L 型、 LC 型、 Pi 型、 T 型可以選用。

玻璃密封封裝濾波器

采用玻璃封裝,適用于惡劣的環境,濾波性能高,廣泛用于軍用、航空等領域。電路結構有 C 型、 LC 型、 Pi 型、 T 型和雙 T 型。

濾波陣列

濾波陣列是多個焊接式濾波器的組合,可根據客戶要求選擇多個不同濾波特性的濾波器,焊接在同一底板上。濾波陣列可用排縣插接,安裝使用非常方便。

濾波連接器

濾波連接器是在標準連接器上加裝濾波器。濾波連接器使用有 I/O 接口上,能提供良好的電磁干擾抑制效果。濾波連接器有 D 型、圓形等各種形式,可與標準連接器對接。

電源濾波器

電源濾波器用于電路的供電系統,可以抑制經由電源線傳導給電路的電磁干擾,也可以抑制電路產生的干擾反饋到供電電源,是解決 EMI 問題最經濟的選擇。

焊接式饋通濾波器是對于安裝空間狹小時最理想的產品;

應用:主要用于濾波信號、數據線和AC電源線;電信設備、傳輸設備、微波濾波器、工控機、復合電路濾波器組件;

尺寸小:有效利用空間; 額定電壓:可達750VDC;

多種電路結構:C型、Pi型、L型電路都可以提供;

高溫構造:可以防止安裝時的回流;

認證:可供MIL-F-15733 QPL 和 MIL-C-11015 (CK99)認證的濾波器;

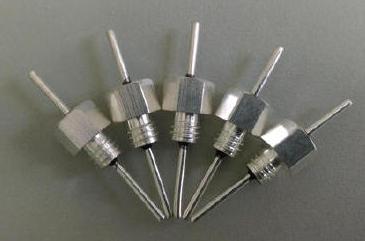

樹脂密封螺栓式饋通濾波器

樹脂密封螺栓式饋通濾波器用所配的螺母和墊圈可以很方便地安裝到通孔位置;在堅固外殼的兩端用樹脂密封提供良好的環境保護;

應用:主要用于信號、數據線、DC電源線濾波;其中微型擠壓安裝或螺裝是應用在不宜焊接時的理想選擇,適合微波及其他高頻應用;

電壓:可到達2500VDC/240VAC 認證:可供MIL-F-15733認證產品

電路結構:C型、L型、Pi型

高流高壓樹脂密封饋通濾波器

應用:高流濾波器主要應用于高流開關式電源、DC充電系統;高壓濾波器主要應用于高壓電源、堅固螺栓式結構容易安裝;

特點:高電流可達100AmPS

電壓:可達2500VDC和240VAC@400HZ

玻璃密封高性能饋通濾波器

此系列濾波器采用玻璃密封裝、具有優良EMI濾波性能;對那些在惡劣的環境仍要求高可靠性濾波的,這款產品是最好的選擇,可供10KHz 到大于10GHz的寬頻高性能EMI濾波,玻璃密封系列高度防潮、防腐蝕、防其他可能在軍事應用中遇到的惡劣環境的影響。

應用:電源、信號線、火箭點火裝置、飛機、軍事通訊、醫療設備、多段式濾波;

優化設計: 多種尺寸形狀及C 、L和π型電路供選擇、瞬間抑制π、T、&TT電路可選;

可靠性: 參照MIL-F-15733和MIL-F-28861標準制造、符合QPL要求;基于MIL-F-28861、太空應用"S"級水平

FED/MIL認證: 符合MIL-F-15733和 MIL-F-28861標準

特性:插入損耗范圍 1MHZ - 18GHZ

電容量和溫度特性: 1.4μFNPO、X7R、Z5U

溫度范圍: -55℃-+125℃ 最大電壓值: 400VDC 240VAC@400HZ 最大電流: 30Amps

安裝螺紋型穿越式濾波器

安裝旋轉力-在將濾波器安裝到隔板或面板時應使用相對外殼推薦的安裝旋轉力。這點很重要。否則,由于外殼的變形可以引起里面電容器損壞。當安裝到螺紋孔,最大安裝扭轉力應采用推薦給用螺母的 50% 。

安裝工具-六角形的濾波器應用合適的套管工個安裝。圓形的采用以下方法(不能用鉗子工具來安裝,以免破壞濾波器)。頂部帶開槽的圓形濾波器打用簡單專用工具旋進螺紋孔。接地-為了保證濾波器的正常工作,濾波器的外殼必須足夠連接到面板的地,從而為干擾提供有效通路。不推薦采用粘合劑鎖定,如果要使用,則應該在濾波器安裝完畢后才使用。

最小板厚-用戶應該注意到有時穿心式濾波器在螺紋和殼體的安裝邊緣之間有退刀槽。當裝進板內的厚度小于這個退刀槽的長度時,螺紋孔的緊密配合與濾波器的定位方面便會產生問題。因此,在可能的情況下,面板的厚度都應該大于這個退刀槽的長度。

最大板厚-這指標用做保證包括使用墊片的情況下,螺母能完全齒。安裝直接焊接穿越式濾波器焊接過程應該控制到濾波器不會受到突變熱沖擊導致內部陶瓷電容破裂。預熱升溫時速度保持在 2 ℃ / 秒。實際上,在乎于不同基板和元件,在 1.5 ~4 ℃ / 秒范圍內都有成功焊接的例子。焊接前采用均熱區是很有用的。這樣使基板溫度均勻而不致于變形。在冷卻時,任何基板變形恢復會產生損壞濾波器的應力。焊接材料可 SN60 , SN62 或相近類型。焊接時間應該減到最低,并溫度應該控制到不超過 250 ℃(適合于焊接式穿心系列)。冷卻至室溫應采用自然冷卻。讓焊接點的溫差應力逐松弛,避免氣流冷卻。強行氣流冷卻會帶來溫差損害,焊接后馬上用冷液體清潔會使陶瓷電容破壞。

接線端焊接

無論是螺裝型或直接焊接型,將導針焊接時都應該注意以下各點:烙鐵端的溫度不宜超過 300 ℃,焊接材料時間最長 3 ~ 5 秒,盡減小熱沖擊破壞電容的危險焊接材料可SN60,SN62或相近類型。在焊接點與殼體之間盡可能用散熱器,特別在焊接時間較長的情況尤其重要。

導針的彎曲的修剪

濾波器導針的彎曲不應在環氧密封的 4mm 之內進行,修剪導針時應把導針支撐起。

英文:CaPACitance

10pF,65pF,100pF,470pF,500pF,1000pF,1200pF,1500pF,1750pF,2000pF,2500pF,2700pF,

3000pF,3300pF,4700pF,5000pF,5500pF,6800pF,7000pF,9000pF,10000pF,0.01μF,0.012μF,

0.015μF,0.018μF,0.022μF,0.025μF,0.027μF,0.028μF,0.045μF,0.050μF,

0.056μF,0.075μF,0.08μF,0.1μF,0.15μF,0.21μF,0.3μF,0.75μF,0.8μF,1μF,

0.015μF,0.060μF,0.062μF,0.150μF,0.200μF,0.250μF,0.250μF,0.300μF,0.450μF,0.500μF,

0.7μF,0.750μF,0.990μF,1.0μF,1.2μF,1.4μF,1.5μF,2.1μF,2.8μF,

4.0μF,5.2μF

101 100pF 331 330pF 471 470pF

102 1000pF 332 3300pF 472 4700pF

103 10000pF 333 33000pF 473 47000pF

1000pF=1nF 1000000pF=1μF 1000nF=1μF 1μF=1000nF=1000000pF 1F=1000000μF

饋通濾波器的工作電流

英文:Rated Current

0.06A，0.15A，0.25A，0.3A，0.45A，0.5A，1A，2A，3A，4A，5A，10A，15A，25A，50A，100A

饋通濾波器的額定電壓

英文:Rated Voltage

直流:5V，28V，35V，50V，60V，70V，80V，100V，150V，200V，250V，275V

300V，330V，350V，400V，450V，500V，600V，750V，1250V，2500V

交流:70V，85V，90V，115V，125V，140V，200V，220V，230V，240V，330V，350V

饋通濾波器的耐電壓

英文:Dielectric Withstanding Voltage

直流:額定電壓的2.5倍

交流:額定電壓的6倍的直流電壓

工作溫度

英文:Working Temperature Range

E:-10-+85℃ F:-25-+85℃ G:-30-+125℃

H:-40-+85℃ I:-55-+85℃ J:-55-+125℃
