電流互感器試驗項目:

1、電流互感器的變比測量

不用吊芯可測裝在變壓器中的套管CT(需要專用儀器)

2、電流互感器的極性判別

3、電流互感器的二次直流電阻測量

4、電流互感器的伏安特性測量-保護繞組(分軟件計算值和實測值)

5、電流互感器的5%或10%誤差-保護繞組

6、電流互感器的實際負荷的測量

7、采用多級滑動電阻線圈采樣,輸出功率更大、更穩

電壓互感器試驗項目:

1、電壓互感器的電壓變比測量

2、電壓互感器的極性判別

3、電壓互感器的空載誤差

4、電壓互感器的實際負荷的測量

5、電壓互感器的伏安特性實驗

產品具有如下特點:

自動型測試: 快捷、簡單、方便。電源380AC與220AC自動,自動計算出拐點電壓和電流及復合誤差,直觀判斷互感器是否合格�？扇�自動地測試描繪伏安特性曲線,省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動;無需專門培訓,容易掌握。適于在學校、試驗室等環境較好的地方使用。缺點:測試周期長、可靠性差;體積較大,需要外附電源。

手動型測試:伏安特性等大功率試驗可持續工作(測試周期短),可靠性好。結構緊湊簡單,成本低,無需外附電源。模塊化設計,可多臺組合使用。缺點:自動化程度低。

功能全面:可測試保護CT伏安特性、5%和10%誤差曲線,直阻、變比、極性。

1、儀器可對電壓互感器進行定性的測量:測量時,儀器在電壓互感器 的一次側加一定的工頻電壓,即可測量其一次電壓和二次的感應電壓,得出電壓互感器在該電壓下的變比和極性以及能夠?qū)﹄妷夯ジ衅髯龇�安特性實驗�?/P>

2、儀器可測量電流和電壓互感器的現場二次負荷,可測量該負荷下的電流互感器的比差和角差。

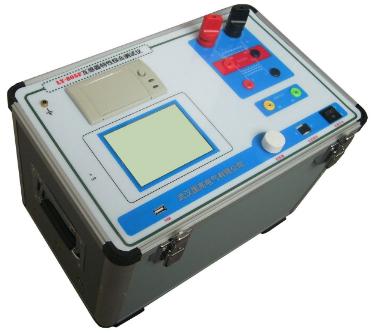

自帶大屏幕圖形LCD、全漢化圖形面:清晰美觀,直觀方便。測試時直接顯示伏安曲線圖,自帶熱敏打印機,可快速打印曲線圖及測試數據;也能隨時存儲測試數據。北方地區可選裝可在低溫下工作的液晶屏。

可擴展性強:

a、可外接調壓器進行試驗:若裝置單機的輸出電壓、電流不能滿足要求,也可以采用用戶自備的20KVA調壓器與裝置連接進行測試。外接調壓器試驗接線和測試方法非常簡單。也可外接測量的功率電源(伏安特性功率試驗可連續運行)。

b、可選外接升壓器:選配的外接升壓器最高可升至2000V、3A,用外接升壓器可用于做5000/1等級電流互感器的伏安特性試驗。

具有存儲和打印功能,各設置參數掉電可以保存。

變比:5A/5A~25000A/5A(5A/1A~5000A/1A)。

匝比誤差:1%。

3.3電壓互感器測量范圍:

2.2kV~132kV,測量誤差:比差0.5級。

3.4實際二次負荷測試

PT負荷10VA~500VA,測量誤差:2級

CT負荷0.1Ω~25Ω, 測量誤差:2級

3.5工作條件:

電源電壓: AC 220V ±10%

電源頻率:50Hz ±2%

環境溫度:(0~40)℃

環境濕度:25℃時<85%

在濕度較大的室內工作時,應盡量保持空氣流通;以免對微電子元件造成損傷。

3.6注意事項:

1、電流互感器二次線圈不應有接地點。

2、測裝在變壓器中的套管CT,測試完后,即恢復原接線。

3、調壓器開關及輸出開關在斷開位置方向可接線和拆線。

4、試驗前本裝置應可靠接地。

5、為了保持機器正常運行,低溫環境下使用前需預熱幾分鐘。

6、做完試驗后應及時回零,嚴禁在高電壓,大電流下長時間停留;詳情見出產品說明書。

7、外附升壓、升流設備及外接380V電源時;配適當保護系統,以確保人員、設備安全。

8、液晶屏不顯示、打印機工作不正常,請勿拍打面板、振動機體或自行拆修;請與廠家聯系維保。
