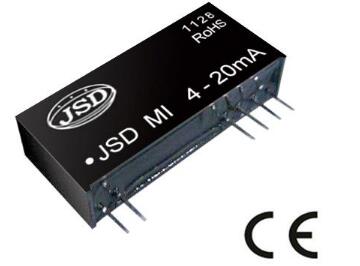

隔離放大器(IC封裝、一進一出導軌、一進二出導軌、二進二出導軌)是在自動化控制系統中對電壓電流、AC交流、4-20mA、0-5V、mV毫伏、PWM脈沖、Hz頻率、Pt100熱電阻、正弦波、方波、電位器、轉速等各種信號進行變送、轉換、隔離、放大、遠傳的集成電路,可與各種工業傳感器配合使用,滿足用戶本地監視遠程數據采集的需求。廣泛應用于鐵路交通、機械、電氣、電信、電力、石油、化工、鋼鐵、污水處理、樓宇建筑等領域的數據采集、信號傳輸轉換、PLC、DCS等工業測控系統,用來完善和補充I/O插件功能,增加系統適用性和現場環境的可靠度。

精度等級:0.1級、0.2級。

單電源供電:5VDC,12VDC,15VDC,24VDC或自定義單電源供電

輸入信號: 0-2.5V/0-5V/0-10V/1-5V/2-10V/0-±5V/0-±10V/等電壓信號和0-1mA /0-10mA/0-20mA/4-20mA/0-±1mA/0-±10mA/0-±20mA/0-5AAC/0-220AAC/50Hz-99Hz/100Hz-99KHz/0-1KHz/0-5KHz/0-50Ω/0-1000Ω/200mV-50V/等信號

輸出信號0-75mV/0-2.5V/0-5V/0-10V/1-5V/2-10V/0-±5V/0-±10V/0-±100mV等標準電壓信號和0-1mA /0-10mA/0-20mA/ 4-20mA等標準電流信號,具有高帶載能力。

全量程范圍內極高的線性度(非線性度<0.1%)

隔離放大器用于防止數據采集器件遭受遠程傳感器出現的潛在破壞性電壓的影響。這些放大器還用于在多通道應用中放大低電平信號。它們也可以消除由接地環路引起的測量誤差。由于不需要附加的隔離電源,帶有內部變壓器的隔離放大器可以降低電路成本。

它由儀器放大器(或運放)和單位增益隔離級構成。單位增益隔離級完全隔離了器件的輸入和輸出(歐姆隔離),使電信號沒有歐姆連續性。

儀用放大器+隔離電路=隔離儀器放大器

運放+隔離電路=隔離放大器

理想的隔離放大器要求電信號完全沒有歐姆連續性,被傳送的信號則要求無任何衰減,信號源不必接地。

隔離放大器優良的輸入輸出歐姆隔離特性,使它適合于用做醫療監護儀器和病人之間的接口。隔離電平高且漏電流極小,對保護電子儀器有重要的作用。電力測試儀器設備。(將高電壓部分和弱電部分隔離)。保護人身及儀器設備的安全。

1、主要用于便攜式測量儀器和某些測量系統中,能在噪聲環境下以高阻抗、高共模抑制能力傳送信號。

2、應用于生物醫學測量中,確保人體不受超過10uA以上漏電流和高電壓(可達幾百伏以及數千伏)的危害。

3、應用于工業中,防止因故障而使電網電壓對低壓信號電路(包括計算機)造成損壞。

1、按隔離模式分類:

①兩口隔離:指信號輸入部分和信號輸出部分歐姆隔離。采取其它措施進行電源隔離。
②三口隔離:指輸入、輸出和供電部分三部分彼此歐姆隔離。

2、按隔離方法分類:

①光電隔離
②電容隔離
③變壓器隔離(電磁隔離)

無源傳感器隔離配電及信號采集傳輸

前置放大、電橋等電路配置電源方便采集信號

PLC、DCS現場模擬信號隔離、采集

直流電流/電壓信號的隔離、轉換及放大

模擬信號地線干擾抑制及數據隔離、采集

工業現場信號隔離及長線傳輸

儀器儀表與傳感器信號收發

電力監控、醫療設備隔離安全柵

例1:輸入1:0-5V 輔助電源:24V 輸出2:4-20mA

例2:輸入信號:4-20mA;輸出信號:4-20mA;輔助電源:24VDC;

產品型號:ISOEMA4-P1-O1
