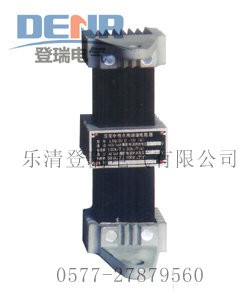

本裝置采用高性能的單片微機作為核心元件,對PT開口三角電壓(即零序電壓)進行遁環檢測。正常工作情況下,該電壓小于30V,裝置內的大功率消諧元件(固態繼電器)處于阻斷狀態,對系統運行不產生影響。當PT開口電壓大于30V時,系統出現故障。消諧裝置開始對此信號進行數據采集,通過電路對信號進行數字測量、濾波、放大等數字信號處理技術,然后對檢測到的數據進行分析、計算,得出故障類型。如果當前是鐵磁諧振,系統立即啟動消諧電路,使固態繼電器導通,讓鐵磁諧振在阻尼作用下迅速消失。此時,CPU系統進行記錄、存貯,并自動報警、顯示諧振信息(時間、頻率、電壓值)。如果電路是過電壓或單相接地故障,微機系統檢測后,分別給出顯示和報警,并記錄、存貯有關故障信息。CPU系統處理完最后,返回起始狀態,并繼續檢測電路中的狀態。

其特點為:適用于35KV以下各種電壓等級,各種諧振頻率(1/3分頻、1/2分頻、工頻、3倍頻)使用范圍廣泛;無需整定和調試,開機自檢后自動進入運行狀態,設備維護量低;在鐵磁諧振時進行快速消除,在過電壓,單相接地等故障時給出報警信號并顯示保存相關信息;實時顯示,記錄鐵磁諧振發生時間及相關參數(電壓和頻率);可存儲20重故障信息供追憶和顯示;以接點閉合方式輸出或語言報警輸出;可以配置通信接口(RS485接口);可以配置微型打印機可以及時打印輸出故障報告(故障類型、故障時間及4種頻率的電壓分量)。

二次消諧器裝置是針對電力部門和用戶由于鐵磁消諧而時常發生的電壓互感器(PT)燒毀甚至爆炸的惡性事故,研制開發的一種智能消諧裝置。本裝置利用80C196單片機作為檢測、控制的核心元件。具有運算速度快,性能穩定,抗干擾能力強等優點。不但可以消除鐵磁諧振,還可以對過電壓,單相接地作出指示。

1、工作電源:AC 80~250V,50~60Hz或DC 80~250V,功耗小于15W;

2、環境溫度:-20 ~+50℃;

3、環境濕度:不大于90%RH;

4、可消除諧振頻率:17Hz(1/3分頻),25Hz(1/2分頻),50Hz(工頻),150Hz(3倍頻)

本裝置采用高性能的單片微機作 為核心元件,對PT開口三角電壓(即零序電壓)進行遁環檢測。正常工作情況下,該電壓小于30V,裝置內的大功率消諧元件 (固態繼電器)處于阻斷狀態,對系統運行不產生影響。當PT開口電壓大于30V時,系統出現故障。消諧裝置開始對此信號進行數據采集 ,通過電路對信號進行數字測量、濾波、放大等數字信號處理技術,然后對檢測到的數據進行分析、計算,得出故障類型。如果 當前是鐵磁諧振,系統立即啟動消諧電路,使固態繼電器導通,讓鐵磁諧振在阻尼作用下迅速消失。此時,CPU系統進行記 錄、存貯,并自動報警、顯示諧振信息(時間、頻率、電壓值)。如果電路是過電壓或單相接地故障,微機系統檢測后,分別給 出顯示和報警,并記錄、存貯有關故障信息。CPU系統處理完最后,返回起始狀態,并繼續檢測電路中的狀態。

裝置軟件構成

本裝置采用C語言和匯編語言編制 軟件,軟件由監控程序、運算程序、診斷程序、消諧、故障記錄等部分構成。由實時監控程序完成電壓檢測、采樣、診斷、消諧 、時鐘、鍵盤命令以及顯示等任務。

裝置硬件構成

1、電源部分:本裝置采用高頻開關電源,具有抗干擾能力強、允許輸入電壓波動范圍大等特點。輸入電壓范 圍寬,可以交,直流使用。

2、主機部分

3、本裝置的指揮控制中心 CPU采用最新高性能的單片機構成,運算速度快、控制能力強,運行安全可靠等特點。系統設置看門狗電路,可防止系統運行或干 擾造成的死機現象,設備可以長期可靠運行;

4、內置大容量程序存貯器EPROM,存貯各類 操作指令;

5、內置大容量數據存貯器RAM,存貯各類數 據運算結果、相關內容等;

6、數據采集部分:是將外界采集的模擬量轉換為 數字量以備計算機處理;

7、顯示部分:大屏幕漢字液晶屏幕,作時鐘用, 發生故障時,顯示相關故障信息;

8、消諧控制部分:當發生各種鐵 磁諧振時,控制啟動大功率固態繼電器,快速消除各種故障。

1、數據采集、運算、邏輯判斷、控制輸出等速度快,精度高,抗干擾、自檢及自恢復能力強;

2、綜合國內各種先進技術,多年的現場運行經驗,性能穩定,安全可靠;

3、采用液晶(LCD),中文菜單,顯示信息直觀;

4、實時顯示PT開口三角電壓4種頻率(3分頻/17Hz、2分頻/25Hz、工頻/50Hz、3倍頻/150Hz)的電壓分量;

5、可以判別過電壓、鐵磁諧振以及單相接地,并對鐵磁諧振迅速消除;對各種故障均可給出告警信號并顯示、打印和保存有關信息;并可以及時打印輸出故障報告(故障類型、故障時間及PT開口三角電壓4種頻率的電壓分量);

6、有記憶功能,可存儲4次最近發生的故障信息,掉電后不丟失;

7、采用大功率、無觸點消諧元件,啟動迅速;

8、調試和維護簡單、方便;

9、適用于各種電壓等級的PT;

10、可配置通信接口把各種故障信息傳送至有關部門,適用于無人職守變電站。

11、可監測1~2段母線電壓。

模擬試驗接線如下圖所示:

注:做模擬試驗時,應在回路中串入負載(如圖中的燈泡,兼作動作指示用,功率取100W即可)以防大功率消諧元件動作時損壞試驗儀器。

給裝置信號輸入端"Uo*,Uo" 輸入工頻30V~120V之間電壓,此時伴隨燈泡閃爍一次,"單相接地"指示燈亮、綜合報警接點閉合。當輸入信號小于30V時,本裝置不動作。

當輸入信號端短時通入30V以上的電壓,并迅速撤除電壓,此時伴隨著燈泡閃爍一次,"諧振"指示燈亮、報警(即當系統發生諧振時,零序電壓較高,經消諧,系統恢復正常,零序電壓很快降下來)。

當輸入信號端通入120V以上電壓,此時伴隨燈泡閃爍一次,"過電壓"指示燈亮、報警(即當系統發生過電壓故障時,經過消諧后,過電壓信號仍存在,系統沒有恢復正常,這時應盡快排除系統故障,以免造成損失)。

產品型號、名稱及訂貨數量。

裝置的工作電源額定值。

是否帶有通信功能,并指定接口形式。

是否帶打印功能。

其他特殊要求。
