差分放大器
它可以是平衡(術語"平衡"意味著差分)輸入和輸出,也可以是單端(非平衡)輸入和輸出,常用來實現平衡與不平衡電路的相互轉換,是各種集成電路的一種基本單元。
由兩個參數特性相同的晶體管用直接耦合方式構成的放大器。若兩個輸入端上分別輸入大小相同且相位相同的信號時,輸出為零,從而克服零點漂移。適于作直流放大器。差分放大器是一種將兩個輸入端電壓的差以一固定增益放大的電子放大器,有時簡稱為"差放"。差分放大器通常被用作功率放大器(簡稱"功放")和發射極耦合邏輯電路 (ECL, Emitter Coupled Logic) 的輸入級。
差分放大器是普通的單端輸入放大器的一種推廣,只要將差放的一個輸入端接地,即可得到單端輸入的放大器。
很多系統在差分放大器的一個輸入端輸入信號,另一個輸入端輸入反饋信號,從而實現負反饋。常用于電機或者伺服電機控制,以及信號放大。在離散電子學中,實現差分放大器的一個常用手段是差動放大,見于多數運算放大器集成電路中的差分電路。

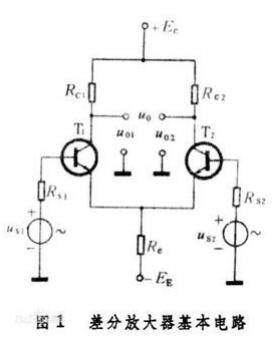

右圖為差分放大器電路圖,未顯示偏置等電路。
通常用差模增益Kd和共模增益Kc的比值Kd/Kc來表示差分放大器的性能。這個比值稱為共模抑制比(CMRR)。一般差分放大器的共模抑制比約為幾十分貝,性能較高的可達百分貝以上。
分析表明,共模抑制比CMRR≈βRe/hie,式中hie表示晶體管的輸入電阻。因此采用電流放大系數 β大的晶體管或復合管,或者采用恒流源電路代替發射極公共電阻Re都可以提高差分放大器的共模抑制比。圖2是用恒流源代替Re的差分放大器。這種電路已廣泛用于各種集成電路。
