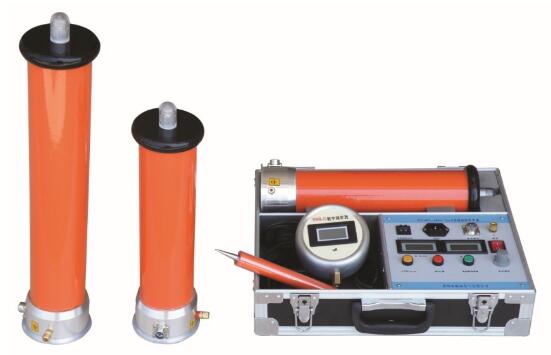

便攜式直流高壓發生器采用了高頻倍壓電路,應用了最新的PWM高頻脈寬調制技術,閉環調整,采用了電壓大反饋,使電壓穩定度大幅度提高。使用性能卓越的大功率igbt器件及其驅動技術,并根據電磁兼容性理論,采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式,并能承受額定電壓放電而不損壞。

便攜式直流高壓發生器采用故障取樣專用的傳感器,動作時間為納秒級,光隔離元件也為納秒級,動作時間一般在10微秒可完全關斷直流主回路。推動信號快速關斷保護在輸出端采用專用傳感器取樣,反應時間為納秒級,通過納秒級的光隔離元件和納秒級的模擬開關,全過程在2微秒內將功放電路的推動信號切斷,保證在輸出短路的情況下,不損壞功率器件。

電源:AC 220V±10%,50Hz±1%

輸出電壓精度:<1%

輸出電流精度:<1%

紋波系數:≤0.5%

0.75倍輸出電壓精度:<1%,且可鎖存數據

系列產品輸出電壓:60~400kV

系列產品輸出電流:2~10mA

1. 技術條件 電源:AC220V±10%,50Hz±1% 輸出電壓指示精度:<1級 輸出電流指示精度:<1級 紋波系數:≤0.5% 0.75倍輸出電壓指示精度:<1級,帶鎖存

2. 使用條件 相對濕度:25℃時不大于85%,無凝露 直流高壓發生器工作方式:間斷使用30分鐘 環境溫度:- 10 40℃ 海拔高度:1500m以下 【儀器特點】

1、 體積小、重量輕、更美觀、更可靠、操作簡便、功能齊全,便于野外使用,是新世紀最理想的可靠產品。

2、 采用最先進技術、工藝制造,率先應用最新的PWM高頻脈寬調制技術、脈沖串邏輯陣列調制,采用大功率IGBT器件,利用高頻技術提高頻率,頻率高達100kHz,從而使輸出高壓穩定度更高,波汶系數更小。

3、 精度高、測量準確。電壓、電流均為數字顯示,電壓分辨率為0.1kv,電流分辨率為0.1uA,控制箱上電壓表直接顯示加在負載試品上的電壓值,使用時無需外加分壓器,接線簡單。儀器具有高、低壓端測量泄漏電流,高壓端采用圓形屏蔽數字表顯示,不怕放電沖擊,抗干擾性能好,適合現場使用。

4、 電壓調節穩定度高,全量程平滑調壓,輸出電壓調節采用進口單個多圈電位器,升壓過程平穩,調節精度高,并設計有粗調和細調功能。電壓調節度優于0.1%,電壓、電流測量誤差小于1.0%,脈動因數優于0.5%。

5、 負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強,保護完善可靠,使操作安全,各種技術指標均優于行業標準及優于同類產品。

6、 增設了高精度75%VDC-1mA的功能,做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵,在做避雷器氧化鋅試驗時,當電流升到1000uA時,就打開0.75的按鈕,這時,電壓表、電流表所顯示的值就是75%的數據,做完后應立即將升壓的旋鈕回到零位上,同時,將細調電壓旋鈕回到零位上,并應立即按綠色按鈕,切斷高壓并關閉電源開關。再做其它試驗。

7、 方便的過電壓整定設置功能,采用了數字撥盤開關,能將整定電壓值直觀顯示,使你操用更隨意,顯示數值單位為kv。 8、 倍壓筒可分節結構,現場使用,靈活方便,一機多用,經濟實惠。

1、使用直流高壓發生器的工作人員,必須具有"高壓試驗上崗證"的專業人員。

2、使用本儀器請用戶必須按《電力安規》168條規定,并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時,應先將兩個電源斷開點明顯斷開。

3、試驗前請檢查所有試驗接線、控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書(圖6)所示,一點接地。

4、對大電容試品的放電應用F專用放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品,應先將放電棒逐漸接近試品,到一定距離空氣間隙開始游離放電,有嘶嘶聲,當無聲音時可用放電棒放電,最后直接接上地線放電。

5、直流高壓200KV及以上時,盡管試驗人員穿絕緣鞋,且處在安全距離以處區域,但由于高壓直流離子空間電場分布擴印影響,會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等,否則會有輕微電擊現象,此現象在干燥地區和冬季較為明顯,但由于能量較小,一般不會對人體造成傷害。

6、系列直流高壓發生器控制箱電源為交流AC220V±10%,50Hz。如果電源經1/1隔離變或現場用自發電源,則必須人為將電源有一點與大地聯接。

IEC 60-1: 1989 高電壓試驗技術 第一部分:一般試驗要求

GB/T 16927.1-1997 高電壓試驗技術 第一部分:一般試驗要求

IEC 60-1: 1994 高電壓試驗技術 第二部分:測量系統

GB/T 16927.1-1997 高電壓試驗技術 第二部分:測量系統

DL 474.2-92 現場絕緣實驗實施導則 直流高電壓試驗

ZBF 24002 現場直流和交流耐壓試驗電壓測量裝置的使用導則

儀器設置了過壓保護,過流保護及內部功率保護,其中過壓保護,過流保護可由外部人為設定,而功率

在儀器出廠時已確定,不能由外部確定。

1、過壓保護

在試驗時,如果不需要設定時,可將電壓整定旋鈕順時針旋到最大,這時過壓保護在超過額定輸出電壓動作,過壓保護指示燈亮。 如果需要設定過壓保護值時,在試驗前,可先不接被試品,將電壓整定旋鈕順時針旋到最大,然后按前述操作過程升壓至所需電壓值,再將電壓整定旋鈕逆時針旋到過壓保護值時且過壓保護指示燈(黃色)亮,此時過壓保護值即設定。然后關掉電源開關,用接地棒將高壓接地放電,接上試品即可試驗,此時試驗電壓超過設定值時將自動切斷高壓,過壓保護動作。

2、過流保護

在試驗時,如果不需要設定時,可將電流整定旋鈕順時針旋到最大,這時過流保護在超過額定輸出電流動作,過流保護指示燈(黃色)亮。如果需要設定過流保護值時,在試驗前,可先接上被試品,將電流整定旋鈕順時針旋到最大,然后按前述操作過程升壓至所需電流值,再將電流整定旋鈕逆時針旋到過流保護值時且過流保護指示燈(黃色)亮,此時過流保護值即設定。然后關掉電源開關,用接地棒將高壓接地放電,接上試品即可試驗,此時試驗電流超過設定值時將自動切斷高壓,過流保護動作。

1、電源開關打開時,控制箱上的數顯表不亮 請檢查電源連線及所有保險管,保險管若有損壞時,請按保險管座旁標注的安培數更換新管。
2、若打開電源開關,數顯表亮,高壓顯示燈(綠)不亮,加不上高壓。 ① 故障顯示"回零"燈亮 沒有回零位,請逆時針轉動高壓輸出調整鈕和微調旋鈕回到零位上至"回零"燈滅,即可加高壓。 ② 故障顯示"其它"燈亮有兩種現象,1、接地保護,2、斷線保護 a. 可能接地線未接好,或地線不可靠接地。請接好可靠的地線,關閉電源,重新啟動。 b.可能為連接控制箱與高壓塔的電纜未接好,接好電纜請關閉電源,重新啟動�；螂娎|線兩端焊接頭脫焊時會出現此故障,請焊好電纜兩端的焊頭,關閉電源,重新啟動。 C.可能控制箱內某一線頭脫焊斷開,請重新焊接好,關閉電源,重新啟動。
3、一切正常,但在未升到額定輸出電壓的 過程中保護 ①故障顯示"過流"燈亮 a. 試品短路,或泄漏電流過大。 b. 大電容負載時,升壓過快。關閉電源,重新啟動,減慢升壓速度。 ② 故障顯示"過壓"燈亮 過壓保護整定旋鈕未置于最大處,請順時針旋轉到最大處,關閉電源,重新啟動。
4、當試品高壓下發生短路時,由于短路電流大,有可能把所有的故障顯示燈均點亮,,這屬正常,請排除試品故障后重新啟動。
5、試品故障排除后,故障顯示燈依然亮,加不上高壓。 電源開關兼為故障保護重置開關,請關閉電源開關,重新啟動,即可升壓。
6、如發現電壓表數字波動很大時,請查連接電纜線兩頭航空插頭7腳屏蔽網頭和中心屏蔽線頭是否脫焊斷開,如斷開請焊接好。

定義

1、額定輸出電壓 在規定的工作條件下,直流高壓發生器高壓輸出端經限流電阻接到被試品,當被試品上通過額定輸出電流,且直流高壓脈動符合要求時的最大直流電壓稱為額定輸出電壓。
2、額定輸出電流 在規定的工作條件下和規定的連續運行時間內,直流高壓發生器在輸出電壓及其脈動均符合要求的條件下,能夠輸出的最大電流稱為額定輸出電流。
3、額定輸出功率 額定輸出電壓與額定輸出電流同時出現時,此兩額定值的乘積稱為額定輸出功率。
4、直流高壓脈動 脈動是指對直流高壓算術平均值的周期性脈動。脈動幅值是指最大值和最小值之差的一半。脈動因數則是脈動幅值與算術平均值的比值。
5、直流高壓隨機波動 直流高壓隨機波動是直流高壓輸出端隨交流電網電源電壓的影響而波動。 隨機波動幅值是指直流高壓算術平均值的隨機變化。
6、直流高壓電壓漂移 直流高壓電壓漂移是指電源電壓不變,直流高壓發生器在阻性負載的條件下,直流高壓調節器放在額定電壓位置時,一定時間內直流高壓的漂移值。

相對濕度:25℃時不大于85%,無凝露 直流高壓發生器工作方式:間斷使用30分鐘 環境溫度:- 10 40℃ 海拔高度:1500m以下

1、設備需要運輸時,建議使用本公司儀器包裝木箱和減震物品,以免在運輸途中造成不必要的損壞,給您造成不必要的損失。
2、設備在運輸途中不使用木箱時,不允許堆碼排放。使用本公司儀器包裝箱時允許最高堆碼層數為二層。
3、運輸設備途中,儀器面板應朝上。
4、設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下,不允許堆碼排放。
5、設備貯存時,面板應朝上。并在設備的底部墊防潮物品,防止設備受潮。

ZGF數字式直流高壓發生器應用最新電力電子技術,采用日行先進的PWM調制技術及大功率mosfet器 件,通過中頻倍壓整流而成;該發生器具有紋波系數小、輸出穩定可靠,體積小、重量輕的特點,且具有可靠、靈敏的內部保護功能,其原理框圖如圖1所示。
