此種儀器廣泛應用于各類型冷庫機房、有氨氣存在的實驗室、氨氣存放倉庫等應用到氨氣的工業場所,能有效的防止中毒事故,中國職業接觸限值(GBZ 2-2002)規定,氨氣時間加權平均容許濃度值(TWA)為20 mg/m3,氨氣短時間接觸容許濃度值(STEL)為30mg/m3 ,因此常規量程選用0-100ppm。

抗干擾,靈敏可靠

使用環境:范圍寬,使用壽命長

技術指標:

工作電壓:DC12V-DC36V

檢測氣體:氨氣

檢測原理:電化學式

檢測范圍:0-100ppm

響應時間:≤30s

恢復時間:≤60s

功耗:≤3.5W/路

計量誤差≤±5%LEL

防爆等級:ExdⅡCT6

使用溫度:-20℃——70℃

使用濕度:≤90%RH

標準兩線制4-20mA電流信號輸出,兼容現有報警控制單元或DCS(分散控制系統) 帶背光大屏幕多參數LCD顯示,直觀顯示氣體濃度、類型、單位、百分比條棒以及工作狀態等 即插即用(Plug Play!)國際標準智能化傳感器 更換傳感器無須現場標定,傳感器關鍵參數自動識別 傳感器故障自動識別并現場顯示,同時輸出相應故障電流信號 全量程范圍溫度數字自動跟蹤補償,保證測量準確性 本機標準三按鍵實現單人單點現場維護PC機智能用戶軟件實現單人單點設置維護 標準 PDA 智能用戶軟件實現單人單點設置維護 設置維護不影響控制單元 測量量程:0-10、20、50、100、200、500、1000、2000、5000ppm

2、氨氣氣體變送器技術參數 靜態工作參數:3 mA @10.5 ~ 45 VDC 工作電壓: 24VDC (10.5 ~ 45 VDC) 模擬信號輸出:4~22.8 mA 線性電流輸出;3.6 mA故障電流輸出 數字信號輸出:無標準 HART 協議 T90響應時間: 小于 60 秒 恢復時間: 小于 90 秒 分辨率: 1 uA 精度: ±3%F.S.;±1%F.S. (定制) 顯示模式: 帶背光LCD LCD顯示屏內容:5 位數碼示數值指示,8 位米字型信息提示,50 段百分比條棒提示 設置單位: ppm、%VOL、mA、% 工作環境溫度: -40~70℃ (具體依據傳感器參數) 工作環境濕度: 10-95% R.H. (無凝露) 防爆等級: Ex d IIC T6 ( 隔爆應用 );Ex ia IIC T4 ( 本安應用 ) 殼體材料: 鋁制防爆外殼 其他附件: 不銹鋼 整機尺寸: 160mm (L) 140mm (W) 85mm(H) 防護等級: IP66 整機重量: 約1.5 kg

1、應用時的注意事項

氨氣氣體報警器固定式安裝一經就位,其位置就不易更改,具體應用時應考慮以下幾點。

①弄清所要監測的裝置有哪些可能泄漏點,分析它們的泄漏壓力、方向等因素,并畫出探頭位置分布圖,根據泄漏的嚴重程度分成Ⅰ、Ⅱ、Ⅲ三種等級。

②根據所在場所的氣流方向、風向等具體因素,判斷當發生大量泄漏時,有毒氣體的泄漏方向。

③根據泄漏氣體的密度(大于或小于空氣),結合空氣流動趨勢,綜合成泄漏的立體流動趨勢圖,并在其流動的下游位置作出初始設點方案。

④研究泄漏點的泄漏狀態是微漏還是噴射狀。如果是微漏,則設點的位置就要靠近泄漏點一些。如果是噴射狀泄漏,則要稍遠離泄漏點。綜合這些狀況,擬定出最終設點方案。這樣,需要購置的數量和品種即可估算出來。

⑤對于存在較大有毒氣體泄漏的場所,根據有關規定每相距10-20m應設一個檢測點。對于無人值班的小型且不連續運轉的泵房,需要注意發生有毒氣體泄漏的可能性,一般應在下風口安裝一臺檢測器。

⑥對于有氫氣泄漏的場所,應將檢測器安裝在泄漏點上方平面。

⑦對于氣體密度大于空氣的介質,應將檢測器安裝在低于泄漏點的下方平面上,并注意周圍環境特點。對于容易積聚有毒氣體的場所應特別注意安全監測點的設定。

⑧對于開放式有毒氣體擴散逸出環境,如果缺乏良好的通風條件,也很容易使某個部位的空氣中的有毒氣體含量接近或達到爆炸下限濃度,這些都是不可忽視的安全監測點。 根據現場事故的分析結果,其中一半以上是由不正確的安裝和校驗造成的。因此,有必要介紹正確的安裝和校驗的注意事項以減少故障。

2、氨氣氣體報警器安裝的注意事項

①報警器探頭主要是接觸燃燒氣體傳感器的檢測元件,由鉑絲線圈上包氧化鋁和黏合劑組成球狀,其外表面附有鉑、鈀等稀有金屬。因此,在安裝時一定要小心,避免摔壞探頭。

②報警器的安裝高度一般應在160-170cm,以便于維修人員進行日常維護。

③報警器是安全儀表,有聲、光顯示功能,應安裝在工作人員易看到和易聽到的地方,以便及時消除隱患。

④報警器的周圍不能有對儀表工作有影響的強電磁場(如大功率電機、變壓器)。

⑤被測氣體的密度不同,室內探頭的安裝位置也應不同。被測氣體密度小于空氣密度時,探頭應安裝在距屋頂30cm外,方向向下;反之,探頭應安裝在距地面30cm處,方向向上。

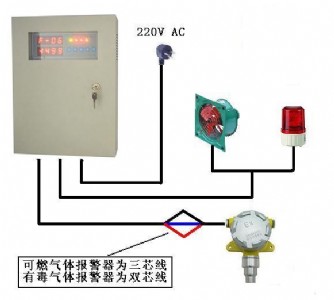

氨氣報警器施工接線圖

控制器采用三芯屏蔽線與探測器連接(注:單芯線徑不低于0.75mm國標線,依實際距離而定),將屏蔽層與控制器機殼相連并可靠接地。當采用RVV線纜時,應穿金屬管并將金屬管可靠接地。

氨氣報警器施工接線圖
氨氣報警器施工接線圖

參照控制器與探測器接線圖,將氨氣氣體報警器的控制器與探測器的對應端子相連接

接線方式

1、將輸入控制器端子與探測器端子對應相接

2、輸出端子與聯動設備的連接

3、當排風扇等感性設備滿足小于等于5A/220VAV條件時,

4、可直接與輸出端子相連,但盡可能的避免負載設備直接與輸出端子相連,當負載設備大于5A/220VAV時,必須外接轉接設備;

5、控制器、探測器要保證可靠的接地;

6、進行各種安裝操作時,需先斷電,否則可能會燒壞主機 。

當被檢測氣體比重大于空氣比重時,探測器應安裝在距離地面(30~60)cm處,且傳感器部位向下。

當被檢測氣體比重小于空氣比重時,探測器應安裝在距離頂棚(30~60)cm處,且傳感器部位向下。

為了正確使用探測器及防止探測器故障的發生,請不要安裝在以下位置:

直接受蒸汽、油煙影響的地方;

給氣口、換氣扇、房門等風量流動大的地方;

水汽、水滴多的地方(相對濕度:≥90%RH);

溫度在-40℃以下或55℃以上的地方;

有強電磁場的地方。
