·相位:0-360°

·電壓:0-500V

·電流:1mA——10A

2、基本誤差(在參比條件下的準確度)

參比條件:

溫度 濕度 波形 頻率 導線位置 相角測量

電壓 電流

23±5℃ <65% 正弦波 50±2Hz 鉗口中心 100V±25V 1A±0.2A

失真度≤1% 25±2HZ

·相位:1.0級

·電壓:

量程 準確度 分辨力

200V 1.0級 0.1V

500V 1.0級 1V

·電流:

量程 準確度 分辨力

10A 2.0級 10mA

2A 2.0級 1mA

200mA 2.0級 0.1mA

3、輸入阻抗

·電壓測量時各檔為2MΩ

·相位測量時,電壓輸入阻抗>500KΩ

1、感性電路、容性電路的判定

將被測電路的電壓從U1端輸入、電流經卡鉗(鉗型電流互感器)從I2插孔輸入,測量其相位。若測得相位小于90°,則電路為感性;若測得的相位大于270°,則電路為容性。

2、三相電壓相序的測量

將UAB(或UAO)電壓從U1端輸入,UBC(或UBO)電壓從U2端輸入,測量其相位角Φ。若Φ=120°,則為正相序;若Φ=240°,則為負相序。

3、檢查變壓器的接線組別

我國電力變壓器采用Y/YO-12,YO/Δ-11,Y/Δ-11三種接線組別。當采用Y/YO-12接法時,UAB與Uab同相,測量其相位角為0°或360°;當采用YO/Δ-11或Y/Δ-11接法時,Uab與UAB間相位角為30°,即Uab超前UAB相位30°(腳標A、B表示高壓繞組端,a、b表示低壓繞組端;O表示有中線聯接)。

4、三相二元件有功電能表接線正確性判斷

考慮到電流的進出和三相電壓相序、七條入線有48種組合;這48種中只有兩種是正確的,其余46種是錯誤的。使用本儀表能方便的讀測相位關系,判斷出兩種正確的接線,即測取UAB與IA相位角等于Φ1,UCB與IC相位角等于Φ2,Φ1-Φ2=±300°。

5、估計判斷電能表運行的快慢

在現場,根據公式:T=3600n/NP(秒),計算理論時間,測定運行中的電能表是快還是慢。

式中P為測定時加于電能表的功率(kW),P=UICOSΦ;

N為電能表的常數(轉/kWh):

n為計算理論時間所取的轉數;

T為理論時間。

電能表快慢由T-t確定。t為電能表轉n轉時,實際所用的時間。

數字雙鉗相位伏安表的英文名稱:Number of pairs of pliers-phase volt-ampere table。

特征特性

A-300三相多功能伏安相位表具有體積小,重量輕,結構簡單,操作方便,使用電池供電,數字顯示測量結果,攜帶方便等優點,對測量三相電路具有很強的功能,是電力部門、工廠和礦山、石油化工、冶金系統正確把握電力使用情況,進行二次回路檢查的理想儀表。

安全特性

1 耐壓

電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受 500V/50Hz的正弦波交流電壓歷時 1min 的試驗。

2 絕緣電阻

儀表線路與外殼之間、兩電壓輸入端之間:≥10MΩ

雙鉗表

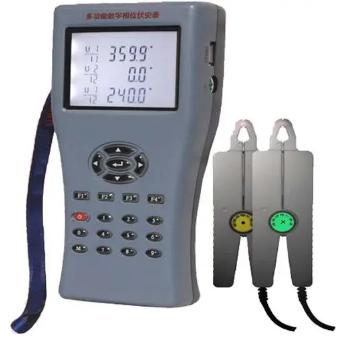

雙鉗相位表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量儀器。

特點:

1、結構精巧,使用方便

a.手持式結構;

b.在10mA-10A電流范圍內,3V-500V電壓范圍內測量相位時不用斷開電路和更換量限;

c.顯示器采用了高反差液晶顯示屏,字高達25mm,屏幕角度可自由轉換約70°,以獲得最佳視覺效果;

d.開關功能及布局合理,轉動開關即可讀出被測電壓、電流及其相位。

2、分辨率高

采用最新型專利電流鉗,電流分辨率達0.1mA;電壓分辨率0.1V。

3、低功耗

該雙鉗相位表微功耗設計,且具有電池電壓檢測功能。

測量電壓

將功能量程開關撥至參數 U1 對應的 500V 量限,將被測電壓從 U1 插孔輸入即可進行測量。若測量值小于200V,可直接旋轉開關至 U1 對應的 200V 量限測量,以提高測量準確性。

兩通道具有完全相同的電壓測試特性,故亦可將開關撥至參數 U2 對應的量限,將被測電壓從U2 插孔輸入進行測量。

測量電流

將旋轉開關撥至參數 I1 對應的10A量限,將標號為I1的鉗形電流互感器副邊引出線插頭插入I1插孔,鉗口卡在被測線路上即可進行測量。同樣,若測量值小于2A,可直接旋轉開關至 I1對應的 2A 量限測量,提高測量準確性。

測量電流時,亦可將旋轉開關撥至參數 I2 對應的量限,將標號為I2的測量鉗接入 I2 插孔,其鉗口卡在被測線路上進行測量。

測量相位

測 U2 滯后U1 的相位角時,將開關撥至參數 U1U2。測量過程中可隨時順時針旋轉開關至參數U1各量限,測量U1輸入電壓,或逆時針旋轉開關至參數U2各量限,測量 U2 輸入電壓。

注意:測相時電壓輸入插孔旁邊符號U1、U2及鉗形電流互感器紅色" * "符號為相位同名端。

測量相差

測 I2 滯后 I1 的相位角時,將開關撥至參數 I1I2。同樣測量過程中可隨時順時針旋轉開關至參數 I1 各最限,測量 I1 輸入電流,或逆時針旋轉開關至參數 I2 各量限,測量 I2 輸入電流。

將電壓從U1輸入,用I2測量鉗將電流從 I2 輸入,開關旋轉至參數U1I2 位置,測量電流滯后電壓的角度。測試過程中可隨時順時針旋轉開關至參數 I2 各量限測量電流,或逆時針旋轉開關至參數 U1 各量限測量電壓。

也可將電壓從 U2 輸入,用I1測量鉗將電流從 I1 輸入,開關旋轉至參數 I1U2 位置,測量電壓滯后電流的角度。同樣測量過程中可隨時旋轉開關,測量 I1 或 U2 之值。

相序判別

三相三線配電系統相序判別

旋轉開關置U1U2位置。將三相三線系統的A相接入U1插孔,B相同時接入與U1對應的±插孔及與U2對應的±插孔,C相接入U2插孔。若此時測得相位值為300°左右,則被測系統為正相序;若測得相位為60°左右,則被測系統為負相序。

換一種測量方式,將A相接入U1插孔,B相同時接入與U1對應的±插孔及U2插孔,C相接入與U2對應的±插孔。這時若測得的相位值為120°,則為正相序;若測得的相位值為240°,則為負相序。

三相四線系統相序判別

旋轉開關置U1U2位置。將A相接U1插孔,B相接U2插孔,零線同時接入兩輸入回路的±插孔。若相位顯示為120°左右,則為正相序;若相位顯示為240°左右,則為負相序。

負載判別

旋轉開關置U1I2位置。將負載電壓接入U1輸入端,負載電流經測量鉗接入I2插孔。若相位顯示在0°~90°范圍,則被測負載為感性;若相位顯示在270°~360°范圍,則被測負載為容性。
