智能液位變送器
當智能液位變送器器投入到被測液體中某一深度時,傳感器迎液面受到的壓力公式為:Ρ = ρ .g.H + Po
式中:
P :變送器迎液面所受壓力
ρ:被測液體密度
g :當?shù)刂亓铀俣?/P>
Po :液面上大氣壓
H :變送器投入液體的深度
同時,通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔,再將液面上的大氣壓 Po 與傳感器的負壓腔相連,以抵消傳感器背面的 Po ,使傳感器測得壓力為:ρ .g.H ,顯然 , 通過測取壓力 P ,可以得到液位深度。
具有反向保護、限流保護電路,在安裝時正負極接反不會損壞變送器,異常時送器會自動限流在 30mA以內。
固態結構,無可動部件,高可靠性,使用壽命長。
安裝方便、結構簡單、經濟耐用。
最大過載: 不超過管長1.5倍
測量形式: 平衡罩式
精度等級: 0.5%F · S
電源電壓: 24VDC
負載電阻: ≤ 500 Ω
測量介質: 各種液體
長期穩定性: ± 0.2% F · S/ 年
環境相對濕度: 0 ~ 95%
補償溫度: 0 ~ 70 ℃
工作溫度: -40 ~240℃ 最高溫度可以做到 350 度(需定做)
在變送器沒有液體的情況下,調節零點電阻器,使之輸出電流4 m A,
變送器加液到滿量程,調節滿程電阻器,使之輸出電流20 m A,
反復以上步驟兩三次,直到信號正常。
調節完畢,擰緊保護蓋。
接供電電源時應嚴格按照我公司接線說明進行連接。
使用中發現異常,應關掉電源,停止使用,進行檢查,或直接向我公司技術部門聯系。
運輸、儲存時應恢復原包裝,存放在陰涼、干燥、通風的庫房?jī)?nèi)。
18個月質保。

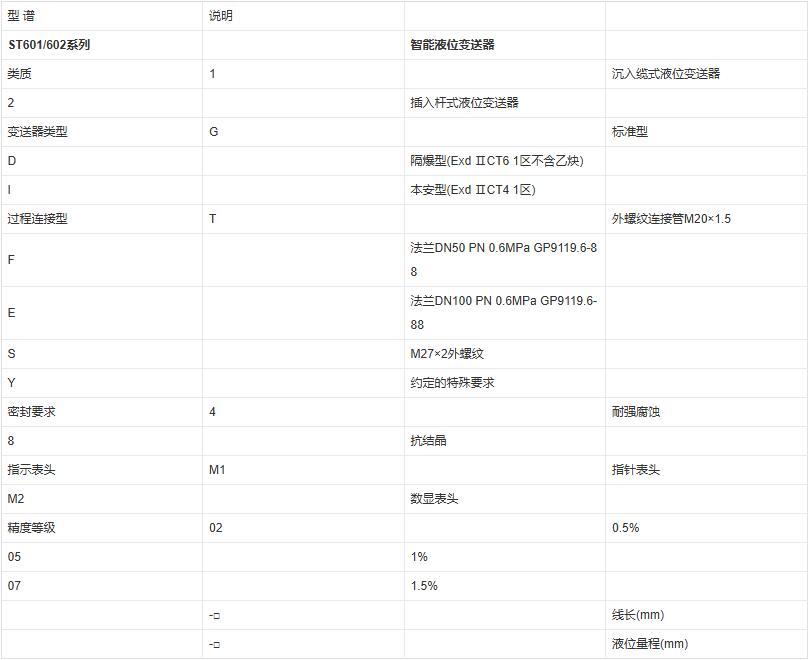

選型表
特點:
結構簡單:無任何可動或彈性元件,因此呆靠性極高,維護量極少。
安裝方便:內裝式結構尤其顯示出這一特點,無需任何專用工具。
調整方便:零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變,兩個調整互不影響。
用途廣泛;適用于高溫高壓、強腐蝕等介質的液位測量。
主要技術指標
有效檢測范圍:0-0.2-20m
精 度:0.5級、1級、1.5級
承壓范圍:負壓、常壓、高壓(32MPa以下)
工作溫度:-50~240℃
環境溫度:-20~75℃
適用介質:酸、堿、鹽或?qū)鬯姆蚁o腐蝕的任意介質
輸出信號:4-20mA、二線制
供電電源:負載電阻 0-750Ω DC24V
固定方式:螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80。
現場顯示:模擬顯示0-100%、數字顯示、現場深度
ABGLT02 擴散硅液位變送器
代號 設計序號
A1 擴散硅傳感器
B1 陶瓷傳感器
代號 現場顯示
1 無
2 0-100%等分刻度
3 3 1/2位LCD
4 3 1/2位LED
代號 測量范圍
1 0-1m
2 0-5m
3 0-10m
4 0-20m
5 0-35m
6 0-70m
7 0-100m
代號 精度
B 0.25%F.S
C 0.5%F.S
代號 測量探頭形式
1 節流型
2 防阻塞型
代號 防爆方式
N 普通不防爆
I 本安防爆
E 隔離防爆
代號 結構方式
1 投入式
2 直桿式
3 螺紋式
4 法蘭式
