工頻耐壓試驗儀

執行標準:DL/848.2-2004

用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗,以考 核產品的絕緣水平,發現被試品的絕緣缺陷,衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。便攜式交(工頻)直流耐壓試驗儀適于現場使用。

工頻耐壓試驗儀鐵芯為單相芯式,采用優質冷軋取向硅鋼片疊制而成,緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式,由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,儀表線圈為一獨立繞組,一般情況下為100V。殼體為八角形,10KVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。

工頻耐壓試驗采用串聯諧振耐壓試驗裝置耐壓(又稱為變頻串聯諧振裝置或串聯諧振耐壓試驗設備),是最新一代、特別適用于大容量容性試品(如發電機、電纜等)的交流耐壓試驗設備 。非常方便現場使用 電力設備在運行中,絕緣長期受著電場、溫度和機械振動的作用會逐漸發生劣化,其中包括整體劣化和部分劣化,形成缺陷。工頻交流耐壓試驗是鑒定電力設備絕緣強度最有效和最直接的方法,是預防性試驗的一項重要內容。此外,由于交流耐壓試驗電壓一般比運行電壓高,因此通過試驗后,設備有較大的安全裕度,因此交流耐壓試驗是保證電力設備安全運行的一種重要手段。

型號解讀:DFVF3000-1560/260,容量為1560KVA,電壓為260KV

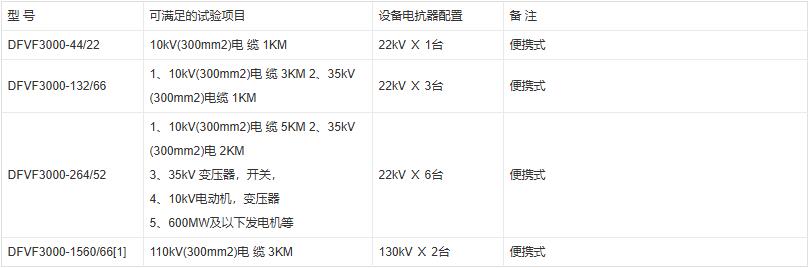

一、電纜交流耐壓試驗系列

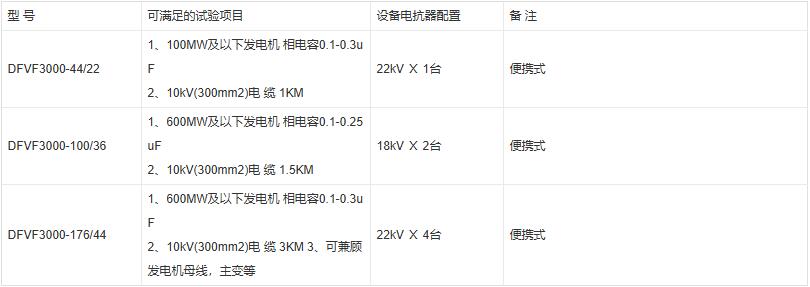

二、發電機工頻耐壓試驗系列

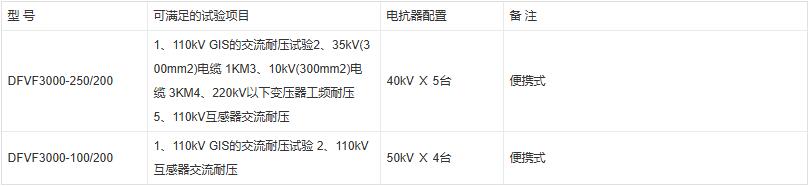

三、GIS和SF6開關交流耐壓試驗系列

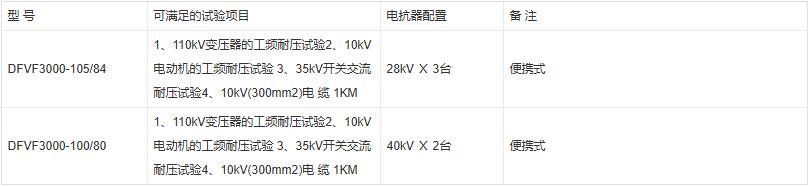

四、變壓器，電動機等設備的工頻交流耐壓試驗系列

工頻試驗裝置按介質可分以下幾種:

1、便攜式串聯諧振:可靈活組合,方便搬運。是目前最先進的工頻耐壓設備,缺點是結構復雜,可靠性差,操作繁多,成本高。
2、油浸式變壓器:成本低,維修方便,容量大,安全,普及,主流產品,缺點是重量、體積大,漏油,需要定期換油。
3、氣體式變壓器:重量輕,滅弧性能好,缺點是體積大,漏氣要返廠維修,有危險性。
4、干式變壓器:重量輕,體積小,免維護;缺點是散熱性能不好。

工頻耐壓試驗驗電氣設備絕緣耐受工頻電壓作用能力的試驗。試驗時,按規定將被試品接入試驗回路,逐步升高電壓至標準規定的額定工頻耐受電壓值,保持1 min,然后迅速、均勻地降壓到零。在規定的時間內,被試品絕緣未發生擊穿或表面閃絡,則認為通過了該項試驗。工頻交流耐壓試驗所施電壓高出電氣設備額定工作電壓,通過這一試驗可以發現很多絕緣缺陷,尤其對局部缺陷更為有效,其缺點是可能在耐壓試驗時給絕緣帶來一定損傷,所以應在絕緣電阻、介質損耗因數等項目試驗合格后,才可進行工頻交流耐壓試驗。 工頻耐壓試驗: 工頻耐壓試驗采用串聯諧振耐壓試驗裝置耐壓(又稱為變頻串聯諧振裝置或串聯諧振耐壓試驗設備),是最新一代、特別適用于大容量容性試品(如發電機、電纜等)的交流耐壓試驗設備 。
該產品操作簡單,質量可靠,體積小,重量輕,非常方便現場使用。該設備可用于
1、6kV-500kV高壓交聯電纜 的交流耐壓試驗。
2、發電機 的交流耐壓試驗。
3、GIS和SF6開關 的交流耐壓試驗。
4、6kV-500kV變壓器 的工頻耐壓試驗。
5、其它電力高壓設備如母線,套管,互感器的交流耐壓試驗。 該成套設備由變頻電源、勵磁變壓器、電抗器、分壓器組成。 工頻試驗裝置(串聯諧振耐壓裝置)。

全天候超大LCD

4.7尺超大屏液晶顯示,讀數清晰、直觀(日光下可見)、高速熱敏打印機,試驗結果可查看和打印。

數字式校準方式

全數字式校準方式,摒棄了陳舊的電位器調整,現場使用極為方便,精度易于控制(此功能帶密碼保護)

試驗全過程同屏顯示

高低壓電壓、電流四路測量方式,可實時監測高低壓電流、電壓值。同屏劃分為電壓電流動態顯示區、設置數據區、狀態信息顯示區、結果顯示區,讓試驗過程一目了然。

高速采集信號

采用高精度傳感器和高性能14位AD采集芯片,可自動捕捉峰值電壓、電流,便于做擊穿試驗。

智能化操作全過程

任選自動及手動操作、交直流耐壓方式或串級耐壓方式,任意設定輸出電壓、高低壓電流上限和計時時間。

系統診斷分析功能

系統具有耐壓試驗自動診斷分析功能,易于發現試品擊穿、閃絡等故障及幫助解決問題。

全面保護功能

完善的過壓、過流保護,設定值上限保護。逼近式調壓算法,到達設定電壓后自動計時,計時結束后自動降壓回零。在顯眼位置增設"緊急停",試驗過程中可隨時切斷電源。

系統幫助功能界面

進入功能界面后,可以選擇 "時鐘設置"、"注意事項"、 "接線示意圖"等界面�？稍O置時鐘的時間,為打印報表提供時間依據;可為用戶提供一些操作規范和安全注意事項;可方便用戶根據接線示意圖正確接線。

雙重過流保護,測試更安全

超過設定高低壓電流任一電流時自動切斷電壓輸出,降壓回零,并發聲光報警。

安全零位檢測

具有回零檢測功能,回零確定后方可進行下一步操作,安全可靠。

適用局放試驗

可與無局放試驗變壓器配合,作為局放系統的操作部分,系統局放小于5PC.

絕緣阻抗檢測功能

具有絕緣阻抗檢測功能,直接反映被試品絕緣強度。

超強適應能力

精良的軟硬件抗干擾設計,多種抗干擾手段,適應惡劣電磁環境。

強大的擴展功能

可選配接地檢測功能,試驗開始前確定安全接地后方能升壓。

可預留門連鎖、警燈、警鈴等接口,滿足不同客戶需求。

可選配遠程通信、外接分壓器校驗接口等

可選配預設不少于兩個電壓和時間點,系統可根據預設電壓自動升、降壓過程并保持時間。

試驗結果聲音警報功能

試驗結果聲音報警功能,試驗通過或試驗失敗時,設備會發出不同的報警聲音,試驗人員可直接由報警聲音辨認試驗的結果

工作電源: AC220V/380V±10%

工作頻率: 50Hz±1

輸出電壓: 0~150kV(根據用戶定做)

輸出容量: 0~50kVA(根據用戶定做)

儀表電壓: 0 ~ 100V (其它范圍可定制)

輸出電壓: 0 ~ 200V/400V

電壓測量精度: 1.0 %FS ±3 字

電流測量精度: 1.0 %FS ±3 字

計時長度: 0-9999s(特殊模式可于長時間工作)

環境溫度: -20℃~+50℃

環境濕度: 不大于85%RH

海拔高度: <1000m

儲存溫度: -25℃ ~ +55℃

主要設備配件

高壓濾波電容

限流電阻

保護球隙

絕緣支架

微安表

分壓器

放電棒

油杯
