智能化介質損耗測試儀是一種先進的測量介質損耗(tgδ)和電容容量(Cx)的儀器,用于工頻高壓下,測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗(tgδ)和電容容量(Cx),它淘汰了 QS 高壓電橋。具有操作簡單、中文顯示、打印、使用方便、無需換算、自帶高壓、抗干擾能力強、測試時間在國內同類產品中速度最快,體積小、重量輕等特點。是揚州品勝電氣科技有限公司生產的第二代抗干擾介質損耗測試儀。

隨著城鄉電網改造的不斷深入,更高電站越來越多,倒相法、移相法,已不能滿足現場測試需求,異頻測量(變頻),把50HZ變成其它頻率,可以排除干擾。但由于電子技術的限制,其變頻后的頻率一般離50HZ有一定距離,其50Hz條件下的電容值cx及tgδ 值是換算模擬出來的,與真實工頻測試有一定的距離,尤其對少數被試品,測出數據就有明顯誤差,經過綜合比較,現研制一種新型介質損耗測量儀,其原理不改變頻率,能得到50HZ條件下電容值cx及tgδ值,提高測量可靠性和準確性,完全抑制電場干擾,滿足電場下的使用要求,該儀器體積最小,重量最輕,便于攜帶。有靈活的擴展性,通過接口與計算機連接,使用強大的軟件附件,對儀器升級,人性化設計,全自動操作本儀器適合500kv及以下電站有干擾現場的試驗。

測量精確、重復性好:儀器具有很高有測試進度,介損測試的基本誤差小于0.0005并且測試數據重復性極好。

高壓短路和突然斷電時,食品能迅速切斷高壓,并發出警告信息。

高壓輸出插痤,無外露,安全可靠

高壓絕緣導線:高壓導線的絕緣程度不僅涉及到安全性,而且其對地泄漏直接影響到反接測試的準確度。本儀器高壓輸出導線采用特殊材料專門制作,能直接拖地使用。10KV輸出時,對地?zé)o放電、無泄漏、無聲響。

大屏幕中文提示操作,RS232微機接口。儀器自帶打印機,及時打印測試數據。

抗能性能儀器采用獨特抗震設計,可耐震,不損壞�！魯y帶方便:該儀器體積約為同類產品的70%,攜帶十分方便。

2、相對濕度:30%~70%

3、供電電源:電壓:220V±10%、頻率:50±1Hz

4、外形尺寸:長×寬×高 500mm×300mm×400mm

5、重量:約18Kg

6、輸出功率:0.6KVA

7、顯示分辯率:3位、4位(內部全是6位)

8、測量范圍及輸出電壓選擇:

◇介質損耗(tgδ):±0.00~±999%

◇試品電容容量(Cx)和加載電壓:

2.5KV檔:≤300nF(300000pF) 3KV檔:≤200nF(200000pF)

5KV檔:≤76nF(76000pF) 7.5KV檔:≤34nF(34000pF)

10KV檔:≤20nF(20000pF)

9、基本測量誤差:

◇介質損耗(tgδ):1%±7個字(加載電流20uA~500mA)

◇介質損耗(tgδ):2%±9個字(加載電流5uA~20uA)

◇電容容量(Cx):1.5%±1.5pF

CVT保護:設定自激電壓的過流點,一旦超出設置的電流值,儀器自動退出測量,不會損壞設備。

接地檢測:儀器有接地檢測功能,未接地時不能升壓測量。

防誤操作:具備防誤操作設計,能判別常見接線錯誤,安全報警。

防"容升":測量大容量試品時會出現電壓抬高的"容升"效應,儀器能自動跟蹤輸出電壓,保持試驗電壓恒定。

2、正接法測量時,若高壓線拖地或被試品閃絡,儀器會由內部自動電源短路保護,此時會燒壞保險后,仍可正常工作。

3、確認接線無誤后,請遠離高壓接線端,然后開啟電源,按菜單提示進行操作。測量完畢后,儀器顯示測量結果,并作存儲,發出三聲"嘀"音。如果做正接法時錯選成反接法,其結果為無數據或很低的數據,反之如果做反接法時,錯選成正接法,結果同上!!均有可能損壞儀器!!做正接法或反接法時,均需將短接插頭插入HV1和HV2,否則如果不插上時,將無高壓輸出。做"CVT"時,從專用插座內取電壓送至CVT之前,必須將HV1和HV2的短接插頭去除,否則HV插座上將帶用高壓,會造成安全事故!!

4、嚴格按照《電業操作規程》要求,升壓時請遠離高壓接線端。

儀器應在原廠包裝條件下,于室內貯存,其環境溫度為0-40℃相對濕度為30%-70%,且在空氣中不應含有足以引起腐蝕的有害物質。儀器從冷環境突然到熱環境中時,可能有結露,應等到結露消失后使用。每年應打開儀器,消除由于野外環境作業產生的灰塵,特別是內部標準電容處的灰塵。

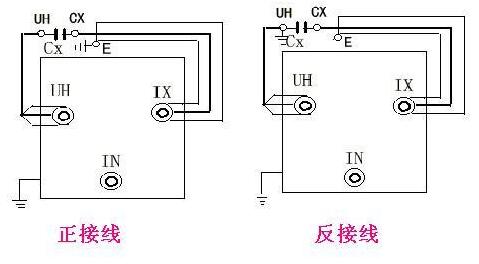

接線圖
